Líneas de sincronización
En la <Contorneado EDM 2d de alambre> líneas de sincronización de operación se muestran como dos puntos conectados por una línea. Las líneas de sincronización se pueden utilizar para definir el ángulo de contracción.

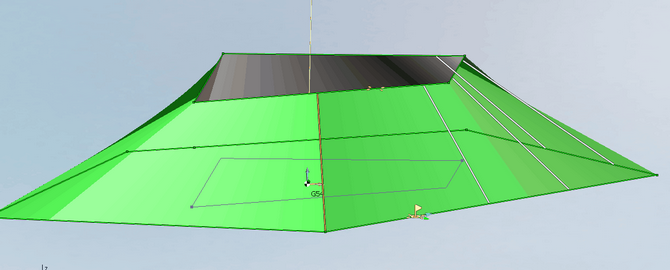

En la <Contorneado EDM 4d> operación además de mover líneas de sincronización se puede cambiar la posición de los puntos de línea. Para mover la línea de posición el puntero del ratón en el centro de la línea(2), y para mover los puntos de posición del ratón en el propio punto (1 o 3).
Las líneas de sincronización se pueden copiar y eliminar en la ventana gráfica.
Para copiar seleccione el elemento y mantenga el [Ctrl] y el botón izquierdo del ratón arrastre el elemento a la posición deseada.
Para eliminar un elemento, selecciónelo haciendo clic en él y pulse el botón [Del].
Para crear una nueva línea de sincronización, coloque el puntero del ratón sobre una fractura en el elemento de asignación de trabajo y arrastre la línea creada a la posición deseada.
