Área de aplicación:

Los sistemas CAM ofrecen diferentes modos de modelado, cada uno cambiando el método de modelado. Estos modos vienen con sus propias ventajas y desventajas. Voxel 5D es el modo predeterminado, ofreciendo un modelado rápido para el prototipo rápido. Sin embargo, Sólido (Ver más) el modelado, mientras toma más tiempo, proporciona mayor precisión. Por ejemplo, cuando se trabaja en detalles intrincados, tales como pequeños agujeros en una gran parte, Sólido El modelado es la opción preferida debido a su alta precisión. En última instancia, la selección del modo de modelado depende de los requisitos específicos del proyecto y del nivel de detalle deseado.

Haga clic en el marcador <Simulation> para activar el modo de simulación. El modo permite:

• controlar con los ojos el proceso de corte;

• ver la calidad del mecanizado y descubrir los posibles defectos;

• comparar la pieza mecanizada con el modelo de origen;

• descubrir y marcar los fragmentos de la trayectoria de la herramienta problema utilizando los diferentes criterios;

• editar la ruta de la herramienta calculada para adaptarla a los requisitos del usuario;

• optimizar las tasas de alimentación.

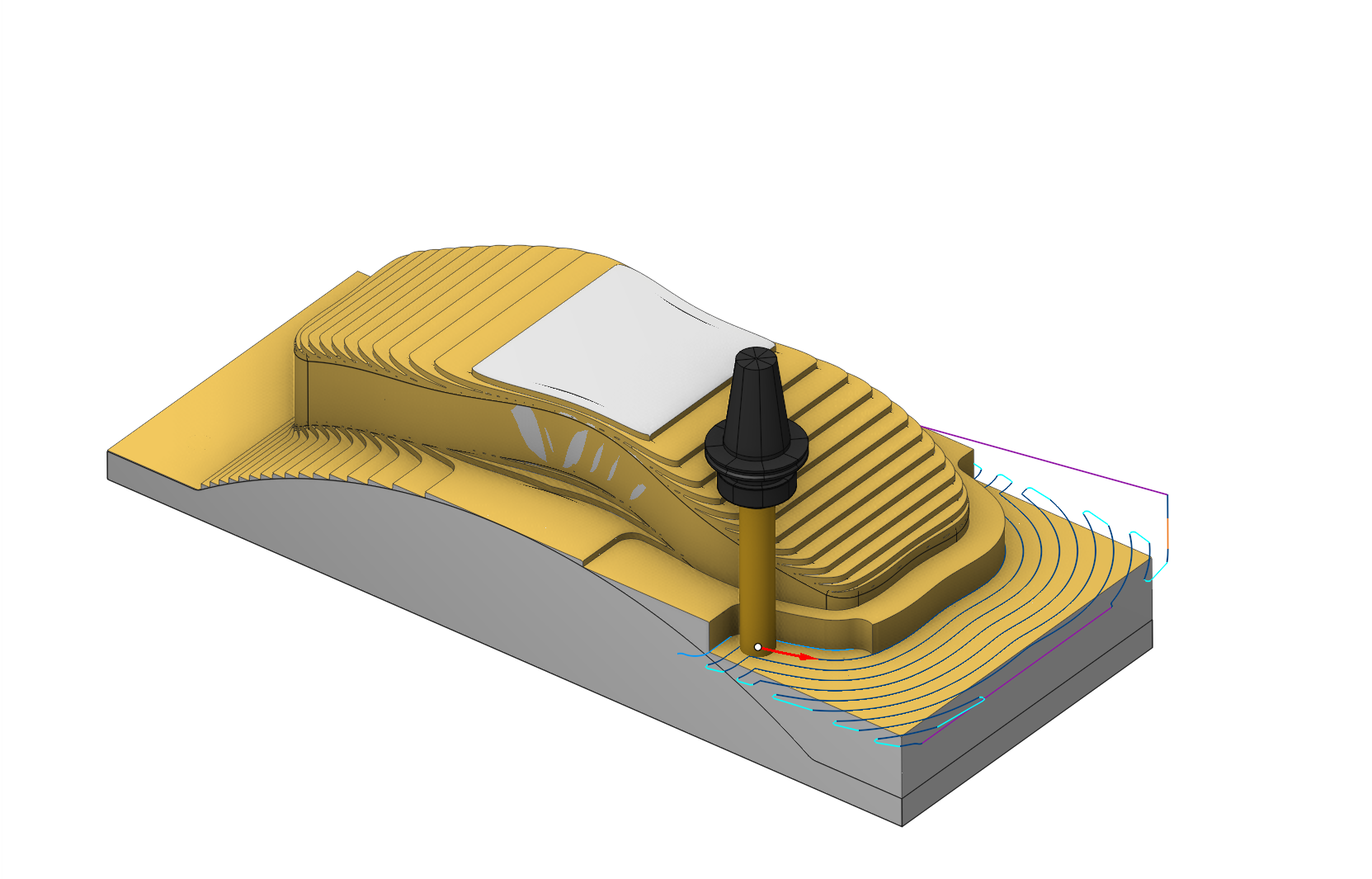

Mientras se simulan las operaciones del fresador, los sólidos verdaderos se utilizan para representar una herramienta y una pieza de trabajo. Por lo tanto, la calidad de una pieza de trabajo resultante no depende ni de la herramienta ni de la orientación de la vista.

Mientras se simulan las operaciones de giro sólidos de la revolución se utilizan para representar una herramienta y una pieza de trabajo independientemente de la forma de los modelos de origen. Es así para obtener un efecto de una pieza de trabajo giratoria en una máquina. Si una operación de fresador sigue una vuelta uno, el verdadero modelo sólido se utiliza para su simulación de nuevo.

Tipo de simulación (Situado en la pestaña Parámetros para cada operación):

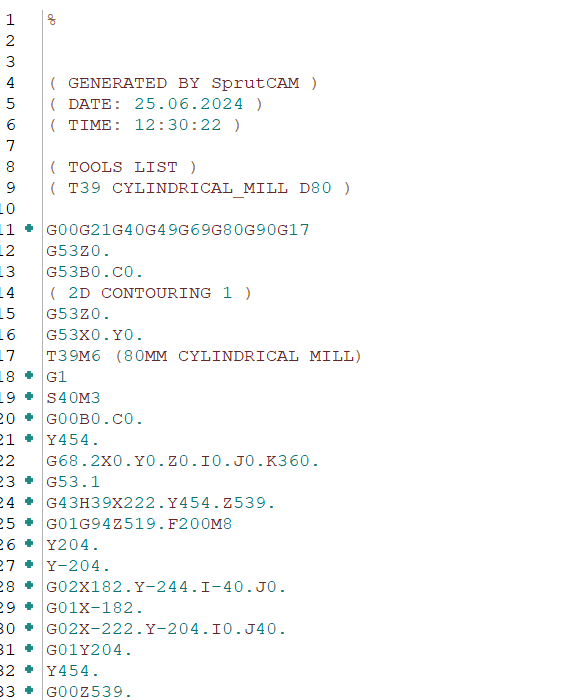

Movimiento de la ruta de la herramienta (CLData/ Formato de código G ).

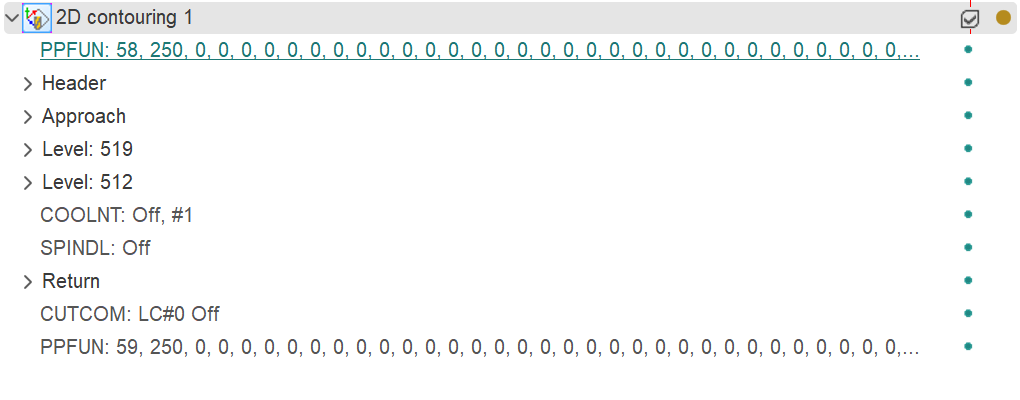

El modo de simulación da acceso a la ruta de la herramienta (CLDATA) de cada operación. Si la operación se calcula entonces el resultado calculado es representado por la secuencia de los comandos CLDATA. Los comandos CLDATA están unidos en la estructura jerárquica que se organiza correspondiente a las características del tipo de operación concreto.

Controlar el proceso de simulación (botones).

El modo de simulación de mecanizado permite al usuario obtener una imagen del modelo que se está mecanizando durante el proceso de mecanizado. Esto permite al usuario comprobar visualmente la calidad del mecanizado, analizar la presencia de cualquier material de reposo y sobrecorte. Ver más
