Pintura en aerosol

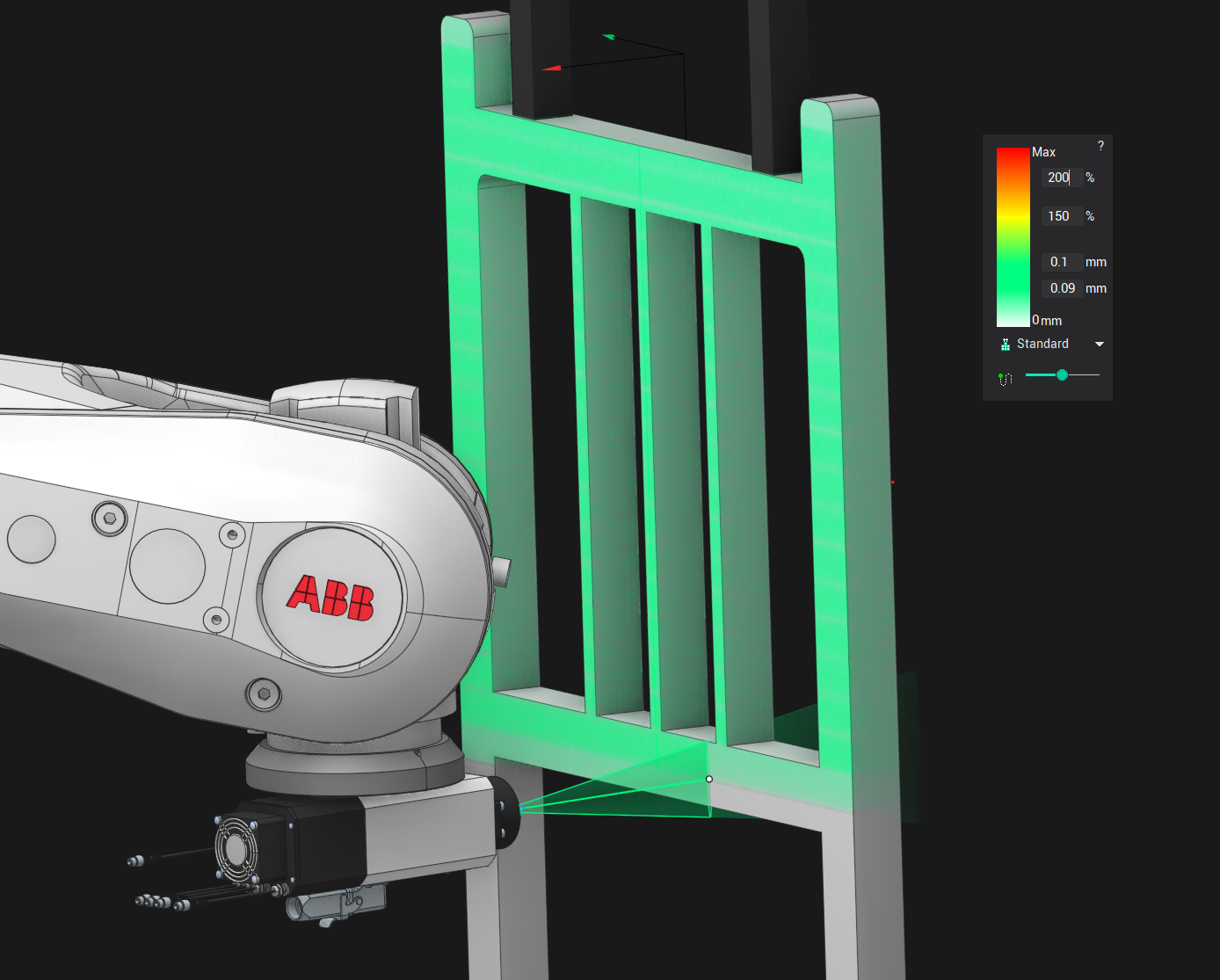

Pintura en aerosol es una pintura técnica en la que un dispositivo pulveriza revestimiento material (pintura, tinta, barniz, etc.) a través del aire en la superficie. Para poder procesar lugares de difícil acceso, este mecanizado se realiza a menudo en equipos que tienen un gran número de grados de libertad, como robots industriales.
El sistema es compatible con la programación y simulación de dicho mecanizado.
Esquema de la máquina
Para ser posible utilizar pintura en aerosol en primer lugar que usted necesita para elegir el esquema de la máquina apropiado . Si la máquina está configurada correctamente, entonces la lista de aplicaciones compatibles de un conector de herramienta debe incluir "Pintura" como se muestra en la imagen de abajo. Esto limitará la lista de operaciones tecnológicas aplicables y afectará la elección de valores predeterminados para algunos parámetros (por ejemplo, tipo de simulación).
Operaciones tecnológicas
Hay 4 operaciones en el sistema, diseñadas exclusivamente para la pintura en spray. Estas operaciones se encuentran en el grupo de operaciones "Spray" y sólo están disponibles si usted tiene esquema de la máquina con "Spray pintura" aplicación compatible.
1)
Pulverización contorneada (a base de un Contorno 6D operación);
2)
Pulverización superficial (a base de una Operación 5D de cierre operación);
3)
Pulverización por morf (base sobre una Morph operación);
4)
Pulverización rotativa (a base de una Acabado rotativo operación).
Cuando crea cualquier operación de pulverización, el sistema elige automáticamente la herramienta de pulverización para esta operación en la pestaña "Herramienta" y establece la simulación "Pintura" como un "tipo de simulación" en la pestaña Parámetros por defecto.
Puede encontrar información sobre herramientas de pulverización en la sección de abajo.
Usted puede elegir la operación más adecuada de estos, dependiendo de la caja de mecanizado específica.
Por ejemplo, si necesita un control más flexible de una posición de la herramienta en cada punto del camino de la herramienta, le recomendamos que utilice "Pulverización contorneada" con Vectores de herramientas personalizados función.

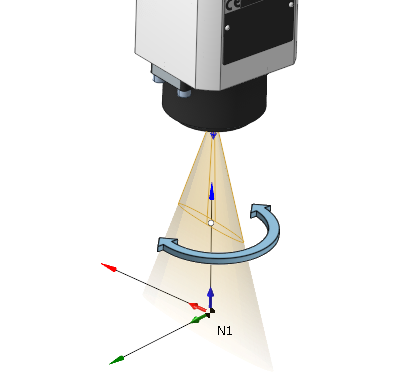

Cuando se utiliza una herramienta que tiene una forma no circular del ventilador (por ejemplo, pistola de pulverización de ventilador elíptica), se hace importante mantener la orientación especificada de la herramienta en relación con la dirección del camino de herramientas. equipos que tienen un gran número de grados de libertad, como robots industriales. Es capaz de girar adicionalmente la herramienta alrededor de su eje.

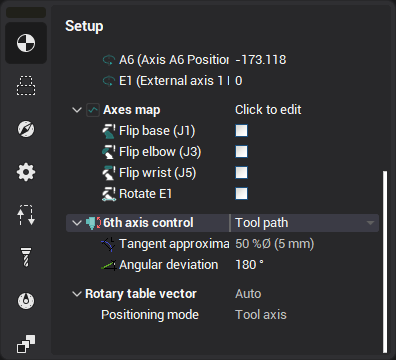

Para que la orientación de la herramienta se conserve en relación con el camino de la herramienta, es necesario activar la Ruta de herramientas modo de la Control del sexto eje propiedad.

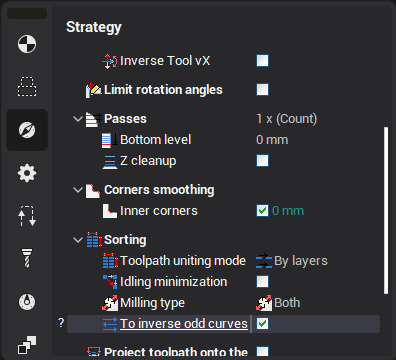

Especialmente con fines de pulverización, se ha añadido una nueva opción a la " Contour 6D" y "Contour spraying" operaciones - A curvas impares inversas . Le permite invertir automáticamente la dirección de pases impares sin cambiar manualmente el ángulo de orientación de la herramienta en relación con la tangente de ruta.

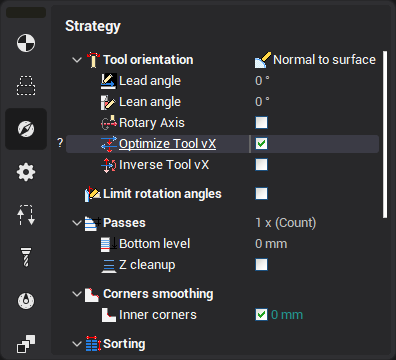

También se ha añadido una nueva opción a las operaciones "Contour 6D" y "Contour spraying" - Optimizar la herramienta vX.
Le permite invertir automáticamente la dirección de la vector X de la herramienta en la misma dirección para todos los pases para minimizar la rotación.
Herramientas de pulverización
Hay un grupo especial de tipos de herramientas de pulverización en el sistema. Contiene algunas pistolas de pulverización con una forma diferente.
Puede leer acerca de estos tipos en la siguiente tabla.
|
Nombre del tipo de herramienta |
Imagen |
|

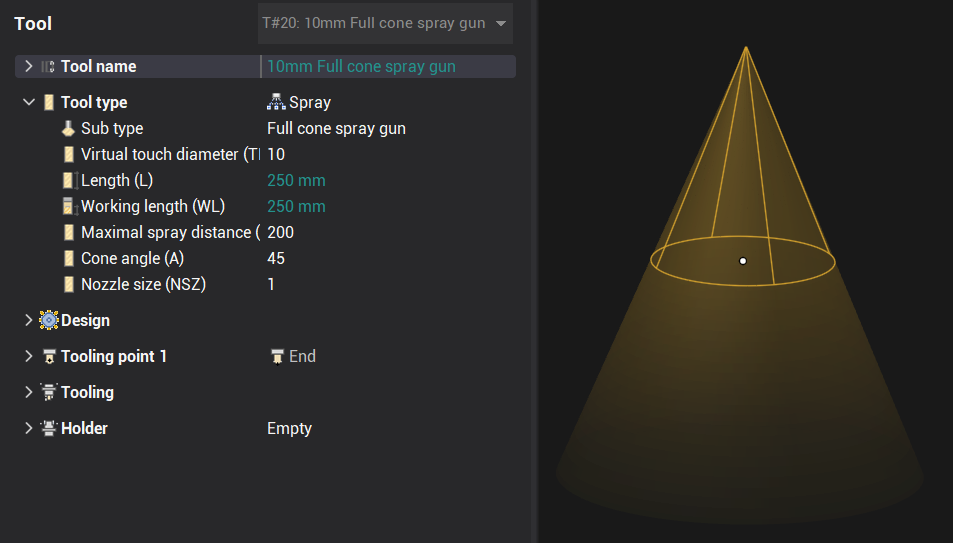

Cono completo pistola de pulverización.
Pinta aproximadamente uniformemente sobre toda la zona del círculo. |
|
|

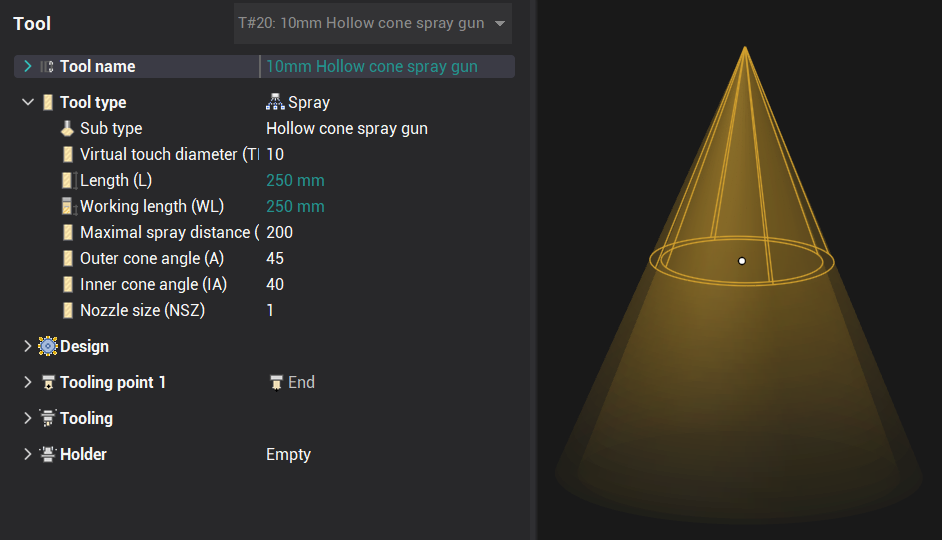

Cono hueco pistola de pulverización.
No pinta en el centro, sólo una tira estrecha a lo largo del borde funciona. |
|
|

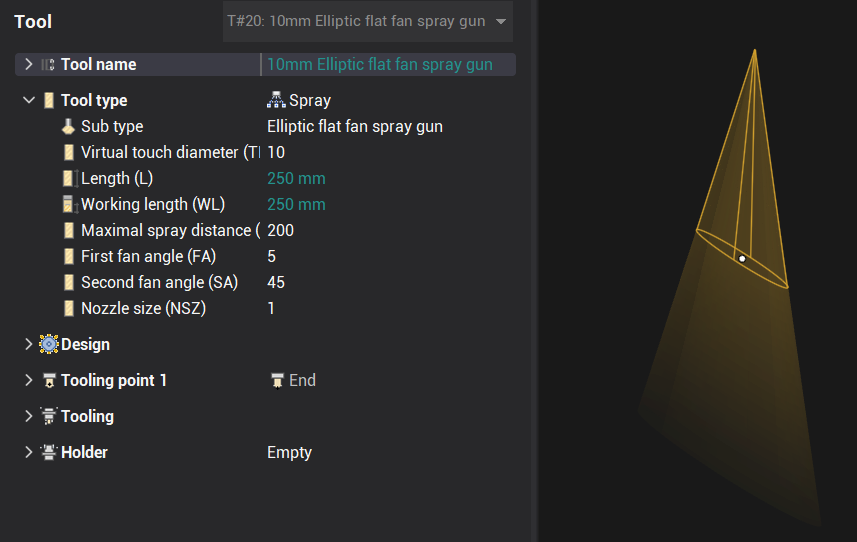

Ventilador plano elíptico pistola de pulverización. La forma elíptica del ventilador está dada por dos ángulos separados de inclinación a lo largo y a través de la dirección principal. Usar la Ángulo de montaje propiedad para rotar la dirección principal. |
|
|

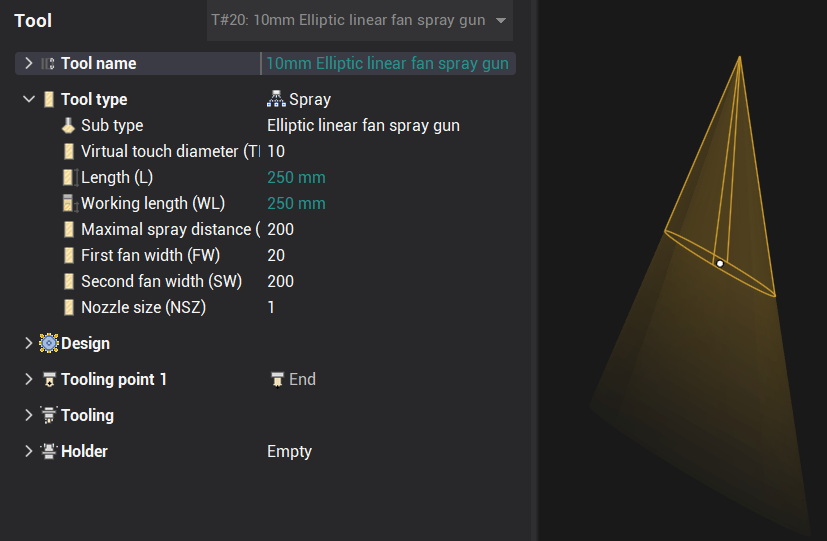

Ventilador lineal elíptico pistola de pulverización. La forma elíptica del ventilador está dada por dos anchos lineales separados del área a lo largo del trabajo y a través de la dirección principal. Usar la Ángulo de montaje propiedad para rotar la dirección principal.
|
|
|

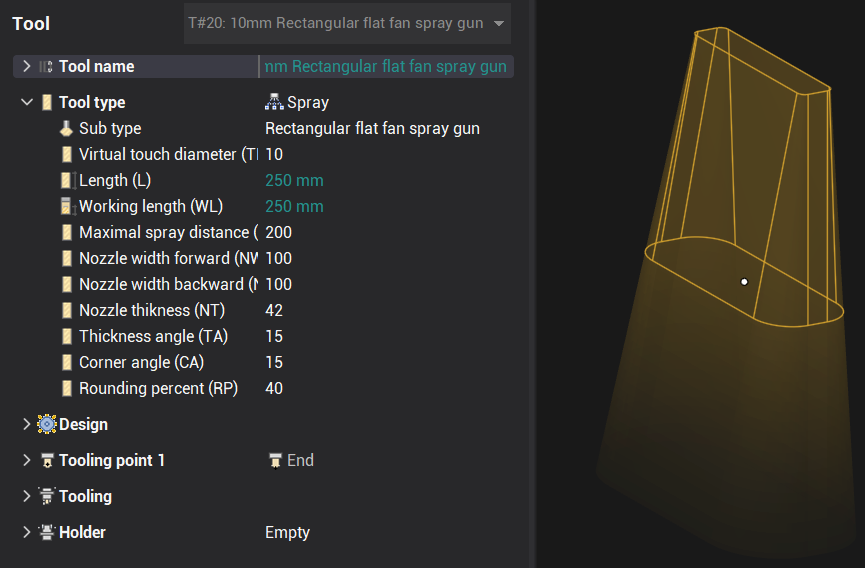

Ventilador plano rectangular pistola de pulverización.
Es una herramienta versátil. Al cambiar sus propiedades, puede ajustar flexiblemente la forma de la antorcha. Le permite simular el caso de varias boquillas alineadas en una fila.
Usar la
Ángulo de montaje
propiedad para rotar la dirección principal.
|
|

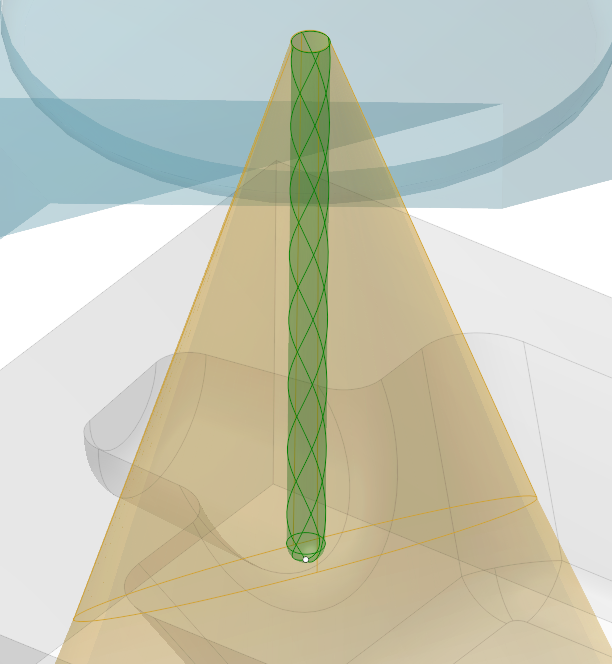

Todas las herramientas de pulverización contienen la Diámetro de contacto virtual propiedad. Es un diámetro de herramienta esférica virtual, como se muestra en la imagen de abajo. Se utiliza en el cálculo del camino de herramientas para calcular el contacto herramienta a pieza. Esto hace posible utilizar una estrategia universal existente para el cálculo camino de herramientas.

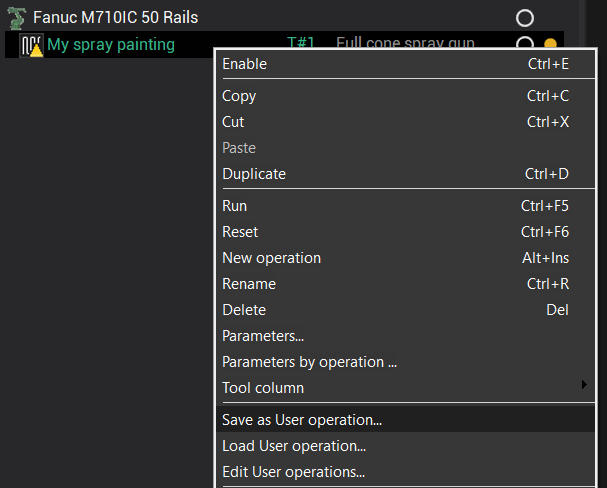

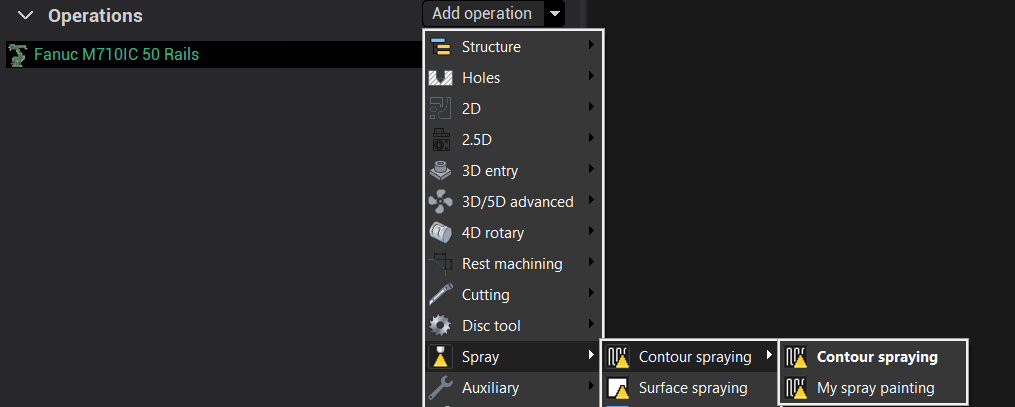

Después de un único ajuste de todos los parámetros necesarios de la operación para fines específicos, en este caso para la pintura en aerosol, entonces puede guardar fácilmente esta operación como una plantilla que se puede utilizar fácilmente muchas veces más tarde en el mismo u otros proyectos. Guardar como operación de usuario elemento en el menú contextual de la operación. Operaciones de los usuarios sección para más información sobre esta característica.

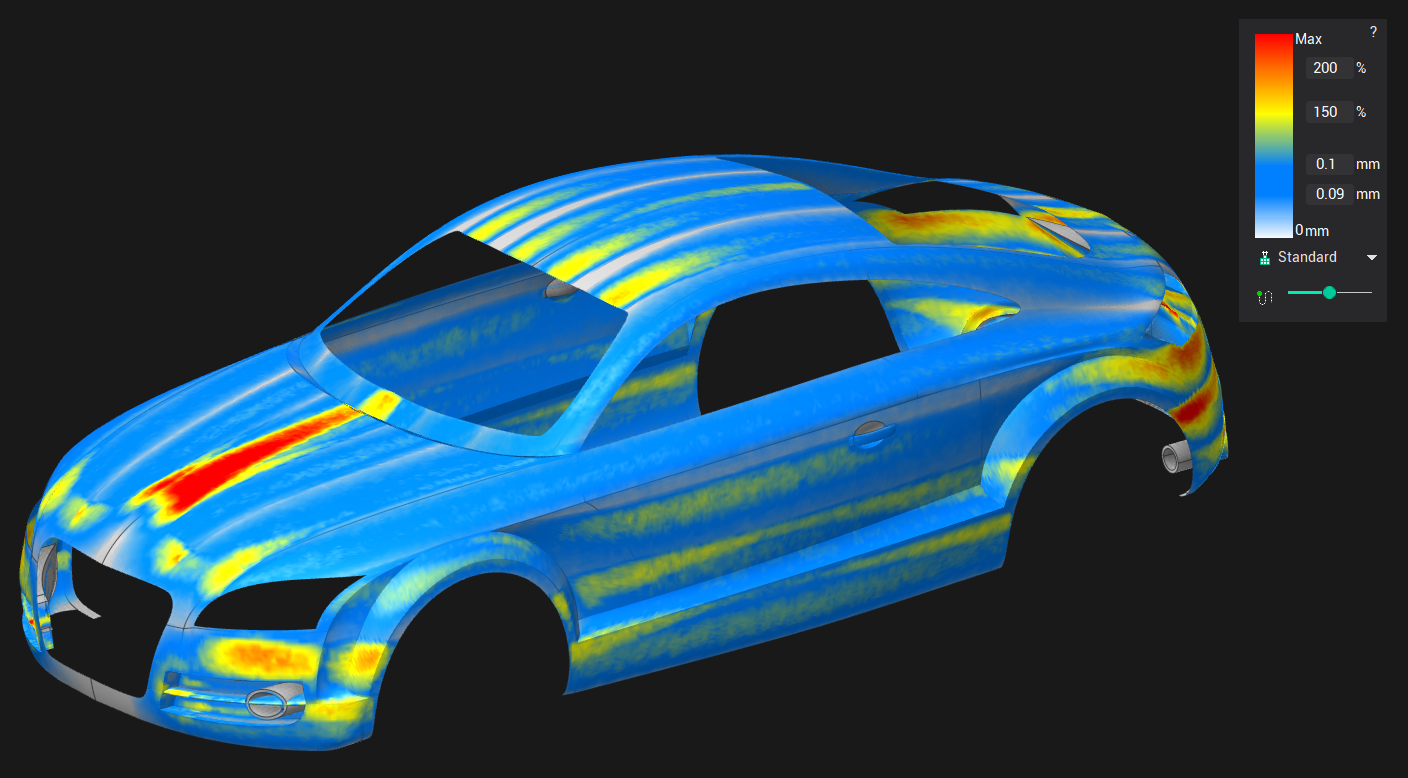

Después de que el camino de la operación está listo, usted puede ir a la Simulación para comprobar el grado de coloración de las superficies de la pieza. Ver Simulación de pintura sección para más detalles.
