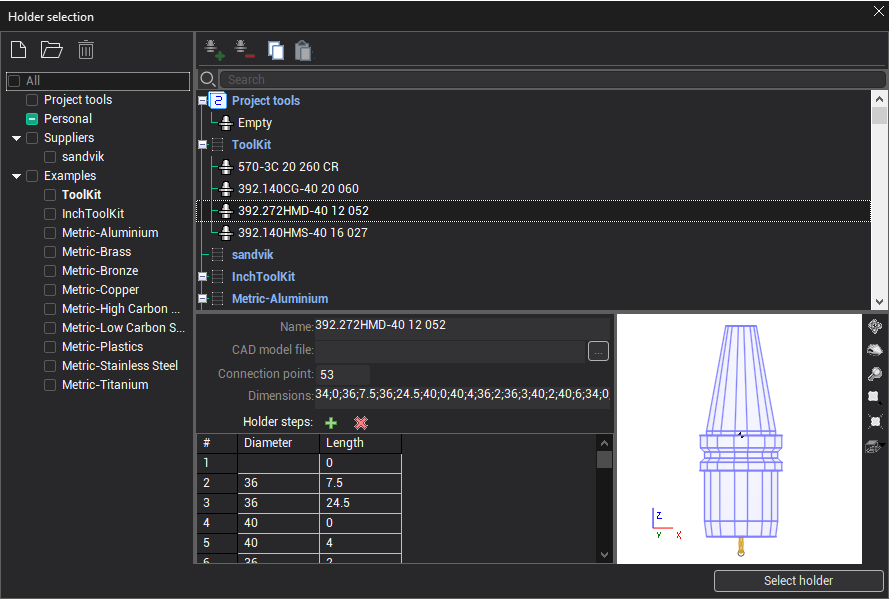

Ventana de selección de porta fresador
La ventana para seleccionar el soporte de la herramienta de fresado se puede abrir haciendo clic en el botón de la pestaña Holder en el Ventana de herramientas.
En la parte izquierda de la ventana hay un panel para elegir bibliotecas. La lista de titulares se muestra siempre para bibliotecas que están anidadas en el nodo seleccionado y que están marcadas. Además de la biblioteca, una lista de titulares para el proyecto actual se puede seleccionar. Biblioteca favorita se muestra en negrita. Bibliotecas de proveedores y carpetas de ejemplos están disponibles en modo de sólo lectura.
En el centro hay una lista de los titulares de la biblioteca seleccionada.
En la parte inferior de la ventana - los parámetros del titular, seleccionados en la lista y una vista previa del titular seleccionado.
En la barra de herramientas superior hay botones.
Añadir un nuevo soporte.
Borrar el titular seleccionado.
Copie el soporte seleccionado en el portapapeles.
Inserte el soporte del portapapeles.
El campo Nombre especifica el nombre de visualización del titular, una cadena de texto arbitraria.
El parámetro nombre de archivo modelo CAD le permite especificar archivos en formatos *.stl y *.osd. Establece el modelo 3D del titular para la visualización y el control de colisiones durante la simulación. El botón abre una ventana de selección de archivos estándar.
Punto de conexión - distancia desde el punto más alto del soporte hasta el punto de conexión del soporte con el husillo de la máquina.
El tamaño del soporte se puede establecer en el campo de texto o en la tabla de pasos. Ambas vistas se sincronizan automáticamente entre sí durante el proceso de edición.
Dimensiones en el campo de texto - una secuencia de pares de números, separados por un punto y coma, definiendo el diámetro y la longitud para cada uno de los pasos.
Usted puede utilizar el
botones para añadir y eliminar pasos.
