Editar la herramienta de giro
Cuando seleccione una herramienta de torneado en el Ventana de herramientas un panel con sus propiedades se muestra en la parte inferior de la ventana, como se muestra en la figura de arriba.
Las propiedades en el panel se dividen en varias pestañas.

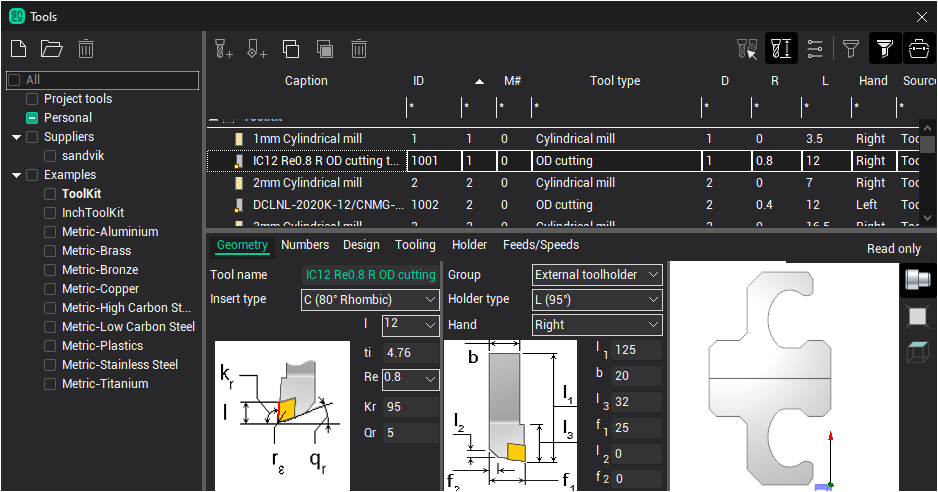

La ficha Geometría muestra las principales dimensiones geométricas del inserto y soporte, así como el tipo de inserto, tipo de soporte, nombre de la herramienta. La composición de las propiedades varía dependiendo de los tipos seleccionados.
El panel izquierdo muestra todos los parámetros principales que se relacionan con el inserto: tipo, parámetros geométricos, teniendo en cuenta las características de cada grupo de insertos. Los insertos compatibles con el soporte están marcados en negro, y los insertos no compatibles se muestran en gris. Al elegir un tipo de inserto que no es compatible con el soporte actual, se seleccionará automáticamente un soporte compatible. Para especificar un inserto de cualquier tipo, es necesario seleccionar el tipo de inserto Personalizado. Este inserto es compatible con cualquier soporte.
El panel derecho muestra todos los parámetros principales relacionados con el soporte: tipo, parámetros geométricos con respecto al grupo, dirección. Al igual que con los insertos, los tipos incompatibles se dibujan en gris.

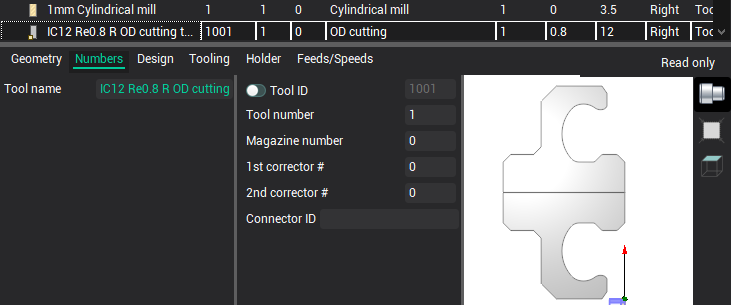

En la página Números, se muestran las propiedades del identificador de la herramienta.
ID - identificador único de la herramienta independiente de su ubicación en la máquina.
Número de herramienta - número de herramienta en la máquina. Por lo general corresponde al número de posición en el que la herramienta se fija en la máquina. Puede cambiar automáticamente en las máquinas de torreta al cambiar el conector de la máquina (la posición de la cabeza de torreta) en el inspector de la propiedad.
El número de la revista herramienta se utiliza si hay más de una revistas en la máquina.
Números correctores - registrar los números correspondientes a la herramienta en la tabla de offsets de la herramienta en la máquina real.
Los siguientes parámetros se enumeran en la página Diseño.

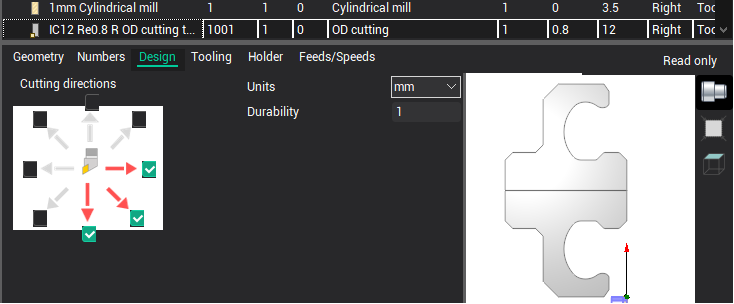

Instrucciones de corte permisibles.
Unidades de herramientas (mm o pulgada).
Durabilidad de la herramienta en minutos.

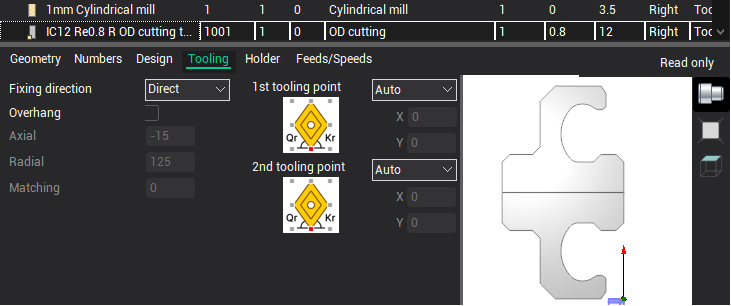

La pestaña Herramientas contiene tales parámetros.
La dirección de fijación de la herramienta en el bloque de torreta - directo o invertido.
Sobresaliente de la herramienta - distancia desde el punto de fijación de la herramienta en el husillo hasta la punta de la herramienta. Si la garrapata está apagada, la sobresalida se calcula automáticamente de acuerdo con las dimensiones de la herramienta.
Primer punto de herramientas - punto en la herramienta, cuyo movimiento está definido por el código G relativo a cero de la pieza.
Segundo punto de herramientas - utilizado con algunos tipos de herramientas para garantizar que el código G es independiente del tamaño de la herramienta.

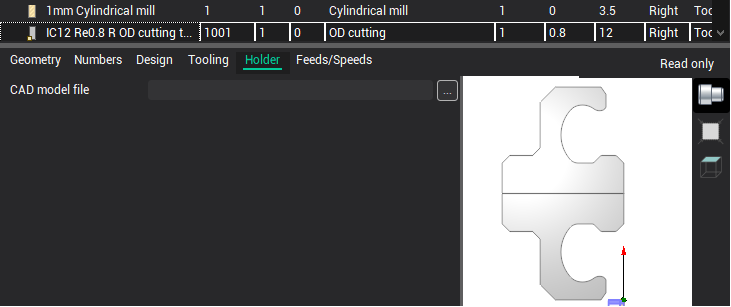

La página Holder le permite especificar el nombre del archivo modelo CAD. El botón abre una ventana de selección de archivos estándar. Puede especificar los archivos en los formatos *.stl y *.osd. Establece el modelo 3D del titular para la visualización y el control de colisión durante la simulación.

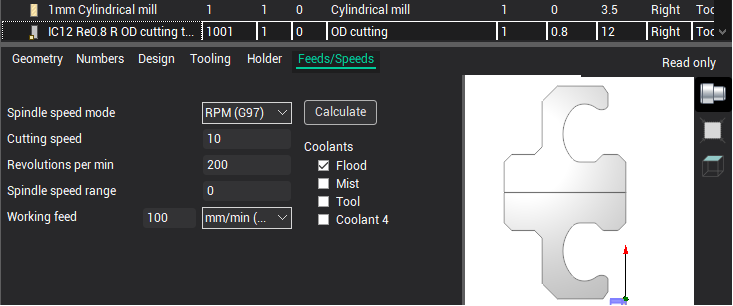

En la pestaña Feeds/Speeds puede editar parámetros como
Modo de rotación del husillo: revoluciones constantes o velocidad de superficie constante.
Cortando velocidad.
Revoluciones de husillos.
Rango de velocidad del husillo.
Dirección de rotación del husillo.
El valor y la dimensión del pienso de trabajo.
Tubos de refrigeración activados.
