Lista de herramientas del proyecto
Los Lista de herramientas del proyecto es una nueva funcionalidad (aparecida desde la versión 12.0.1), que facilita enormemente el trabajo con las herramientas de mecanizado en el sistema.
identificar y corregir errores rápidamente al rellenar los parámetros de las herramientas,
seleccionar rápidamente una herramienta previamente afinada y correcta, en lugar de rellenar todos sus parámetros de nuevo,
fácil copiar una herramienta de una operación a otra,
almacenar información sobre alimentación y velocidad con la herramienta, y es fácil aplicarlos a la operación,
guardar el conjunto de herramientas utilizados en el proyecto junto con información sobre en qué posición de la máquina se fijan (por ejemplo, en qué posición de la torreta y con qué bloque) en un archivo separado en el disco para su uso posterior en otros proyectos,
Configuración de la máquina de transferencia de un proyecto a otro (colocación de bloques en una torreta, reglas de aproximación/retorno, punto de cambio de herramienta, discreción, etc.).
La lista de herramientas es una especie de revista virtual de herramientas (más precisamente, una lista de herramientas de todas las revistas, si hay más de una). Se almacena dentro del proyecto. Lo siguiente se guarda en él.
Una instantánea del estado actual de la máquina (el conjunto completo de propiedades de la máquina, los datos superpuestos sobre el esquema).
Lista de herramientas.
Para cada herramienta de la lista se almacenan dichos datos.
ID - identificador único de la herramienta en la lista. Nos permite determinar que dos herramientas (por ejemplo, en dos operaciones diferentes) con el mismo ID son en realidad dos copias de la misma herramienta. Puede ser cadena (no necesariamente numérica como un número). No puede haber dos herramientas con el mismo ID en la lista.
Número de la herramienta - un entero que es la salida al código G, y de hecho determina a qué posición de la revista se adjunta la herramienta en la máquina real.
Número de revista - un número entero identificando una revista en una máquina real.
ID del conector (punto de conexión) de la herramienta en el esquema de la máquina dentro del sistema CAM.
Reenvío de la herramienta - Tamaños de herramientas desde el punto de fijación a la máquina (conector) hasta el punto de conexión.
Números correctores, que definen los registros en la tabla de los correctores de una máquina real donde se almacenan las dimensiones (overhangs) de la herramienta real.
Los nombre de la herramienta.
Tipo de herramienta - cortadora, perforadora, fresador, taladradora, grifería, etc.
Parámetros geométricos, como diámetro, longitud, radio de punta, etc. El conjunto de parámetros difiere según el tipo de herramienta.
Adaptador de herramientas parámetros.
Condiciones de mecanizado: alimentación de trabajo, velocidad del husillo, número de tuberías de refrigeración incluidas.
Los también la lista se llena automáticamente por las operaciones tecnológicas durante el trabajo normal en el proyecto. El algoritmo para añadir herramientas como esta. Al crear una nueva operación o cambiar los parámetros de una herramienta en una operación existente, el sistema comprueba si una herramienta con el mismo ID está en la lista. Si no existe tal herramienta, el sistema añade una copia de la herramienta de operación a la lista. Al mismo tiempo, el sistema recuerda que esta es una “nuevo” herramienta, es decir, todavía no se almacena en la lista en el disco duro, pero sólo está presente en la memoria. Si después de esto se eliminan todas las operaciones que utilizan una herramienta "nueva" (todavía no se ha guardado en disco), entonces se elimina automáticamente de la lista. Si guarda la lista de herramientas, la herramienta se mueve del estado "nuevo" al "guardado" state. Las herramientas guardadas no se eliminan o actualizan automáticamente. Sólo pueden ser borradas de la lista por el usuario manualmente con el botón correspondiente en la ventana de selección de herramientas.

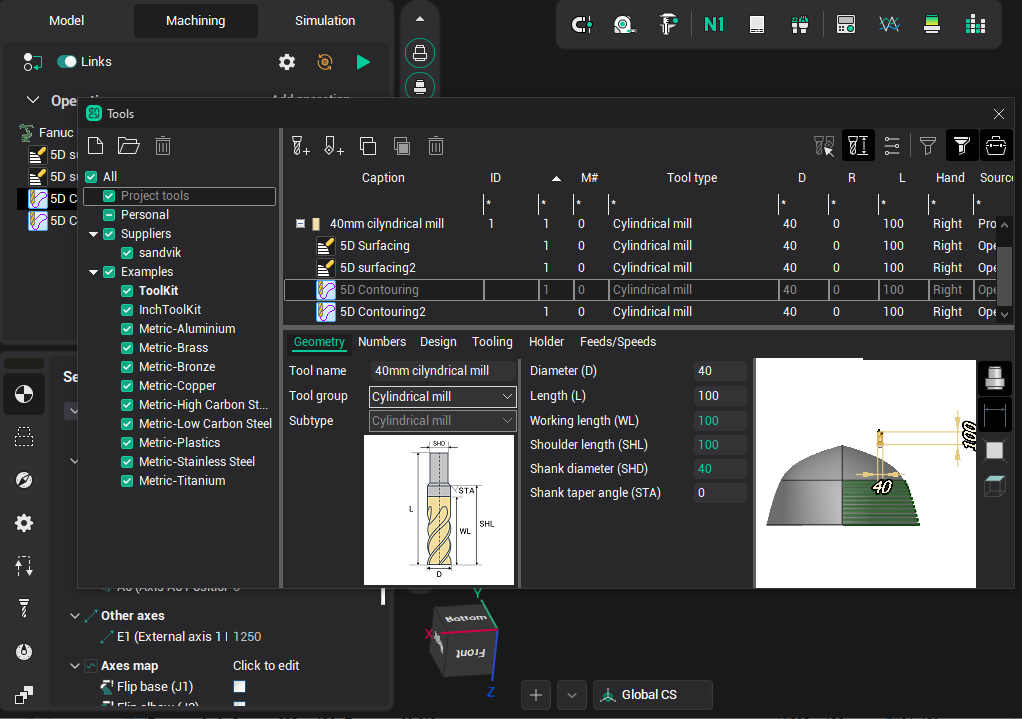

Los Botón Herramientas se encuentra en la barra de herramientas superior y se muestran en el modo Tecnología. Ventana de herramientas se abre. El botón tiene un menú desplegable con un conjunto adicional de características.
Guardar lista de herramientas como... - guarda la lista de herramientas en el archivo de un disco duro. Se solicitará el nombre del archivo - se abrirá el diálogo estándar para guardar archivos. La lista de herramientas se guardará en un archivo de texto XML con la extensión * .tom. En la configuración del sistema, se almacenarán el nombre del archivo * .tom y el nombre de la máquina actual. Al crear un nuevo proyecto (o al cambiar la máquina), si el nombre del archivo * .tom se encuentra en la configuración del sistema para la máquina actual, la lista de herramientas de este archivo se cargará automáticamente.
Cargar lista de herramientas existente... - carga una lista de herramientas desde un archivo. Se abre un diálogo estándar de selección de archivos. El nombre del archivo * .tom cargado se almacena en la configuración del sistema. También le permite cargar herramientas desde el archivo de la biblioteca de herramientas (*.csv o *.db + *.properties) y añadirlas a la lista actual. Cabe señalar que no hay información en la biblioteca de herramientas sobre a qué conector de herramientas de la máquina se adjunta la herramienta, por lo que es posible que esta información no se llene correctamente al importar en la lista de herramientas.
Eliminar todas las herramientas no utilizadas del proyecto - borra la lista de herramientas, elimina todas las herramientas no utilizadas y rompe el enlace al archivo si las herramientas se guardaron previamente en un archivo. El nombre de archivo memorizado para la máquina actual se elimina de la configuración del sistema. La nueva lista vacía de herramientas se rellena automáticamente de acuerdo con la lista de operaciones del proyecto actual de acuerdo con el algoritmo descrito anteriormente.
La funcionalidad existente de la lista de herramientas le permite no sólo almacenar herramientas en un solo lugar, sino que también implementa un mecanismo de control de los parámetros de las herramientas dentro de las operaciones del proyecto. Considere cómo se implementa esto.
El proyecto contiene muchas copias de cada herramienta - una copia en cada operación y una copia en la lista global de herramientas. La indicación de que las dos herramientas son copias una de la otra, y no diferentes herramientas es la ID común de la herramienta. Todas estas copias pueden diferir unas de otras. El control de las diferencias entre diferentes copias de herramientas relativas unas a otras se lleva a cabo en la pestaña Tecnología en el árbol de operaciones y también en la ventana de lista de herramientas separada.

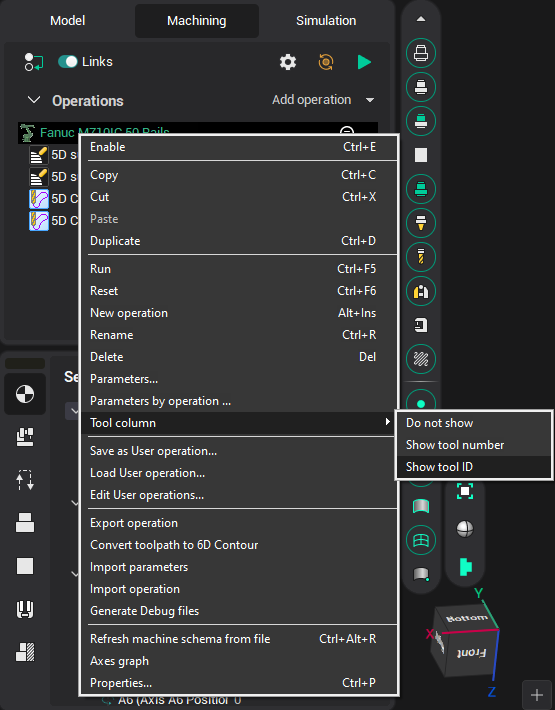

A separado columna de herramientas se puede mostrar en el árbol de operaciones. La visibilidad de la columna de herramientas está habilitada en el menú contextual del árbol de operaciones. En esta columna, para cada operación del proyecto, se muestran el identificador de la herramienta y su nombre. El identificador mostrado puede ser el ID de la herramienta o su número.
Los diferencia de herramientas entre sí se representa mediante el uso de diferentes colores y fuentes.
Los color del nombre de la herramienta se utiliza para indicar diferencias en la herramienta de operación de la misma herramienta en el lista mundial de herramientas:
gris - la herramienta de funcionamiento no difiere de la herramienta de la lista;
negro - la herramienta de operación es diferente de la herramienta de la lista;
Espesor de las fuentes se utiliza para indicar la diferencia entre la herramienta y las mismas herramientas dentro de otro operaciones del proyecto actual:
Tipo de letra normal - la herramienta de esta operación no difiere de las herramientas de otras operaciones;
negrita - la herramienta de esta operación es diferente de las herramientas de otras operaciones.
Los color de identificador de herramienta en la columna del árbol de operaciones se utiliza para mostrar la exactitud de los números de herramienta en el proyecto:
rojo - número de herramienta es incorrecto, ya que hay varias herramientas diferentes en el proyecto, pero que tienen la mismo número de herramienta, número de revista y número corrector;
gris - el número de herramienta es correcto, es decir, este conjunto de número de herramienta, número de revista y número corrector se utiliza sólo por copias de la misma herramienta.
Los identificador de subrayado marcado de la herramienta de la columna se utiliza para indicar diferencias en las condiciones de mecanizado (alimentos y velocidades de corte):
sin subrayado - las condiciones de mecanizado en esta operación son: no es diferente de las condiciones especificadas en la herramienta en la lista mundial de herramientas;
con subrayado - las condiciones de mecanizado en esta operación Distinguir de las condiciones especificadas en la misma herramienta en la lista mundial.
Por lo tanto, una herramienta gris con una fuente normal es completamente “correcta” (no diferente de cualquier copia), y la herramienta más negra y negrita es muy probablemente la más “equivocada” (diferente de todas las demás copias).
Considerar esto en el ejemplo del estado de las herramientas mostradas arriba.
Plano superior herramienta de operación - T#2 : Fresador cilíndrico de 81 mm . Dibujado en negro, porque su diámetro (D = 81) difiere del diámetro de la herramienta 2 en la lista (D = 80). También se dibuja en negrita, porque difiere de las herramientas T#2 en el lado delantero, lado derecho, lado trasero y lado izquierdo operaciones, en el que su diámetro es 80.
Lado delantero, Lado derecho, Parte posterior y Lado izquierdo herramienta de operaciones - T#2: Fresador cilíndrico de 80 mm . Dibujado en gris, porque no difiere de la herramienta de la lista, pero se dibuja en negrita porque difiere de la herramienta T#2 en la primera operación "Plano superior".
Agujeros delanteros herramienta de operación - T#3: Taladro de 20 mm . Dibujado en una fuente gris delgada, porque no es diferente de sus otras copias. Sin embargo, el identificador de la herramienta T#3 se muestra en rojo, ya que el proyecto también tiene otra herramienta "6mm Spherical mill" de la operación de limpieza Corners, que tiene el mismo número 3.
Agujeros superiores herramienta de operación T#4: Fresador cilíndrico de 20 mm . Dibujado en una fuente gris delgada, porque sus parámetros no difieren de otras copias.
Contorno 5D herramienta de operación T#4# 20 # # # # 20 # # 20 # # 20 # # 20 # # 20 # # 20 # # 20 # # 20 # # 20 # # 20 # # 20 # # 20 # 20 # # 20 # # 20 # # 20 # # 20 # # 20 # # 20 # # # 20 # # # 20 # # 20 # # 20 # # 20 # # 20 # # # 20 # # # 20 # # # 20 # # # 20 # # # # 20 # # # # # 20 # # 20 # # 20 # 20 # # # # 20 # 20 # # # 20 # # # # # # # 20 # # # # # 20 # # 20 # # 20 # # 20 # 20 # 20 # 20 # # 20 # 20 # 20 # 20 # 20 # 20 # 20 # 20 # 20 # 20 # # # . Dibujado en una fuente gris delgada, porque sus parámetros geométricos no difieren de otras copias, pero su identificador T#4 se dibuja con un subrayado punteado porque la fuente de la herramienta en funcionamiento difiere de la fuente registrada en la lista de herramientas.
Limpieza de las esquinas herramienta de operación - T#3: Fresador esférico de 6 mm . Dibujado en fuente gris delgada porque no difiere de las otras copias. El identificador de la herramienta es rojo porque hay otra herramienta "T#3 20 mm Drill", que tiene el mismo número de herramienta igual a 3.
Después de encontrar las diferencias entre las copias de la herramienta, el tarea de sincronizar estas copias surge. Esta tarea se resuelve fácilmente con la ayuda de botones especiales que (si hay diferencias) aparecen en la barra de título del inspector de propiedades de la operación en las pestañas Herramientas y Fuentes/Velocidades. Además, estos botones funcionan en cada una de las pestañas de forma independiente. Los botones en la pestaña Herramientas sincronizan sólo los parámetros de la herramienta en sí y no cambian las condiciones de mecanizado. Los botones en la pestaña Fuentes/Velocidades sincronizan sólo las condiciones de mecanizado y no cambian los parámetros de la herramienta en sí.
Los Reiniciar los cambios permite copiar parámetros de la herramienta ubicada en la lista global de herramientas a la herramienta dentro de la operación.
Los Aplicar cambios botón le permite copiar parámetros de la herramienta de operación a la herramienta en la lista global. Si hay varias operaciones utilizando esta herramienta y los parámetros de la herramienta en estas operaciones son diferentes, entonces se mostrará un cuadro de diálogo adicional.

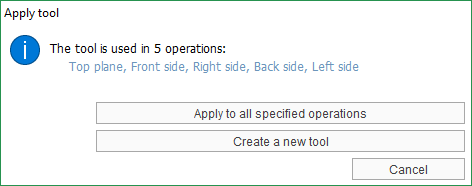

Los Aplicar a todas las operaciones especificadas copiará los parámetros de la herramienta de la operación actual a la herramienta de la lista, así como en todas las operaciones que utilizan la misma herramienta.
Los Crear una nueva herramienta botón asignará un nuevo ID a la herramienta de la operación actual (se generará automáticamente) y creará una copia de esta herramienta en la lista global de herramientas. Así, la conexión con copias de la herramienta en otras operaciones se rompe.

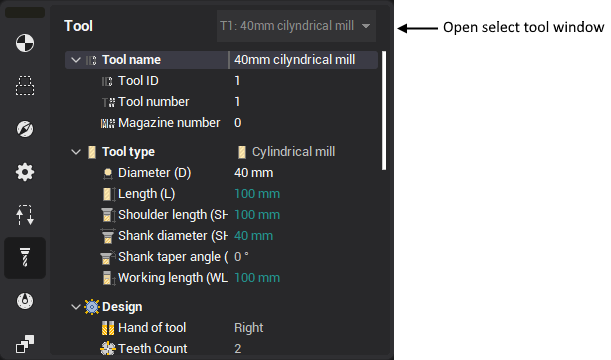

Doble clic en la columna de la herramienta en el árbol de operaciones, así como haciendo clic en un botón separado con el nombre de la herramienta en la barra de título del inspector de propiedades en las pestañas Herramientas y Fuentes/Velocidad, se abre el Ventana de herramientas.
