Creación de herramientas con forma

Utilice la herramienta con forma para realizar el mecanizado de formas.

Para soportar este tipo de mecanizado, el sistema CAM implementa la definición de herramientas en forma de contorno (forma).

Para las herramientas de fresado el contorno de la herramienta debe ser especificado como línea generadora. Es accesible en el <Contorneado 2D>, <Contorneado 3D> y <Contorneado 5D> operaciones.

La curva se puede obtener directamente desde el modelo o crear usando <Sketch> función.

Para crear una herramienta con forma realizar los siguientes pasos:

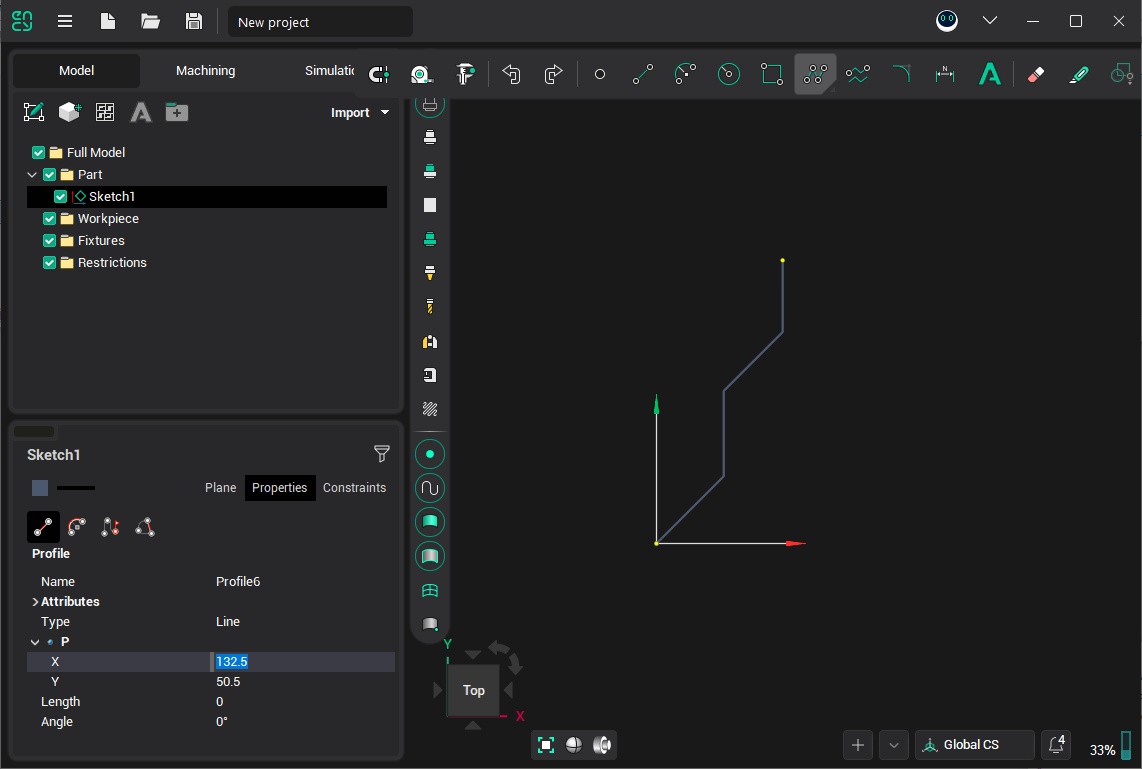

Cambiar a <Dibujo> modo y dibujar la forma (perfil) de la herramienta. El contorno se puede parametrizar si es necesario.

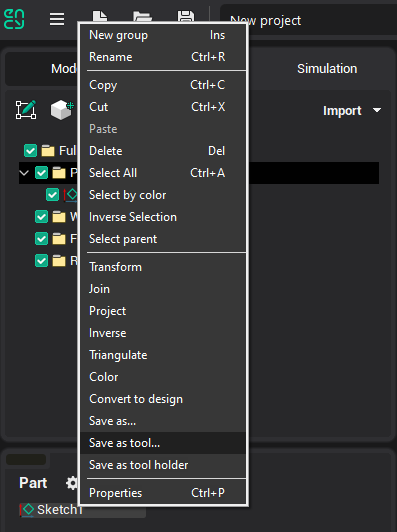

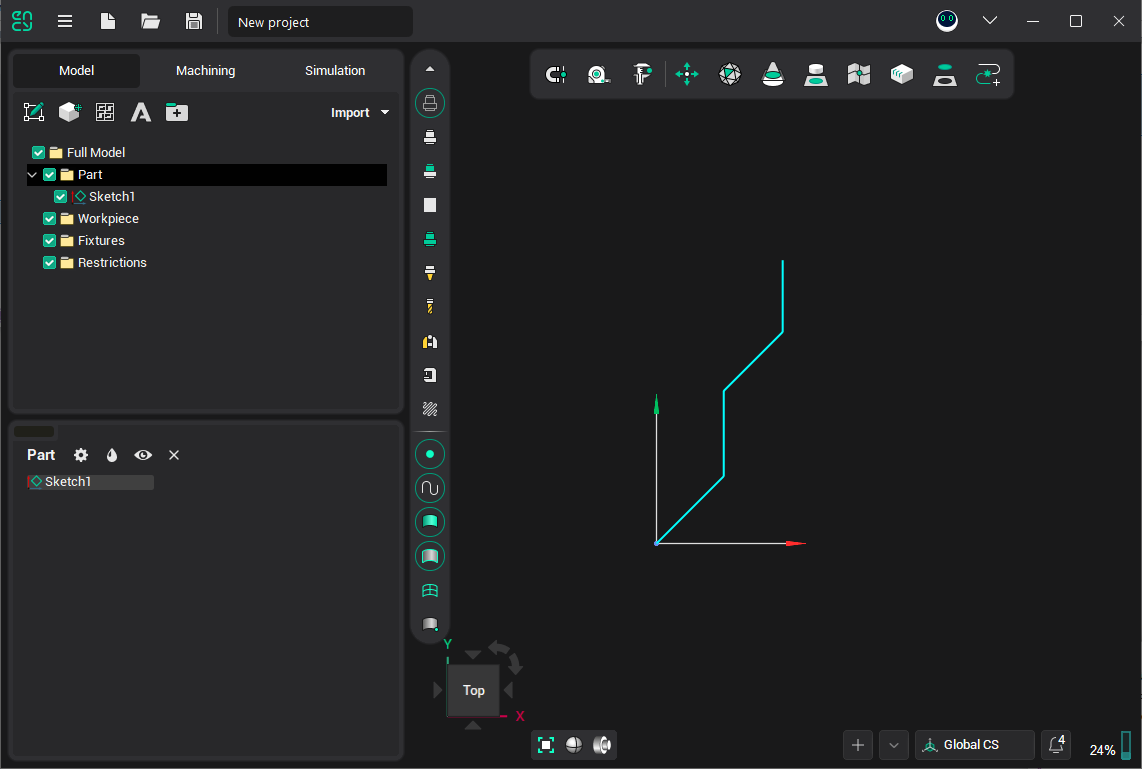

Seleccione en la lista o en la vista. Haga clic con el botón derecho en el elemento de la lista para abrir el menú y haga clic en <Guardar como herramienta>:

Todos los archivos de forma de herramienta se guardan en la carpeta "C:\ProgramData\ENCY Software\ENCY\Version 1\Tools\MillTools".

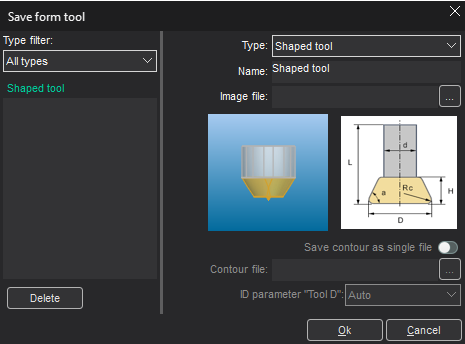

En el cuadro de diálogo que aparece especificar el tipo de forma, es el nombre y el esquema de herramienta para el que se estableció (opcional):

En la parte izquierda de la ventana hay filtro de tipo de forma y la lista de formas previamente creadas. Si es necesario, puede cambiar el nombre o eliminar formas anteriores.

<Guardar contorno como un solo archivo> – Marque esta opción para guardar la geometría de forma por separado de su descripción.

En el siguiente diálogo <Parámetros geométricos> especifique el nombre del archivo de contorno. Más tarde puede cargar el contorno para editarlo.

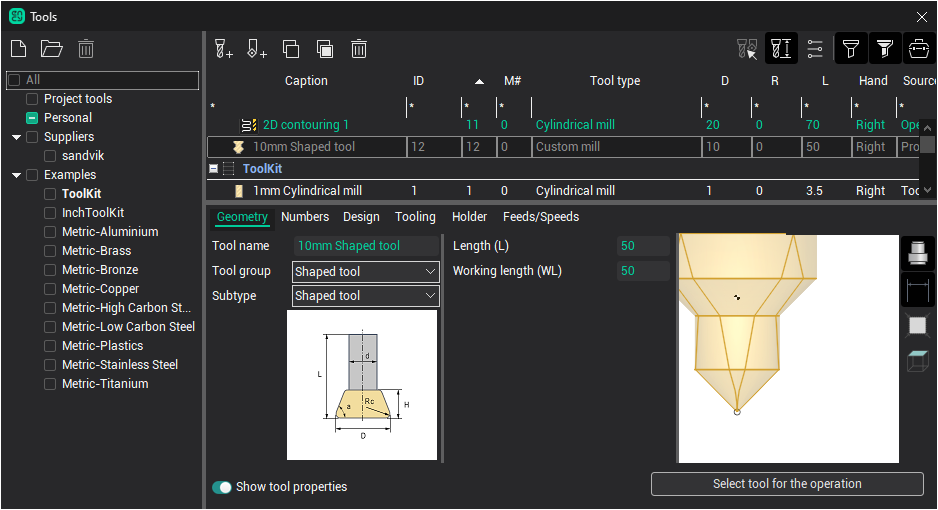

Finalmente, puede seleccionar el tipo de herramienta recién creado en el Ventana de herramientas:

Es importante recordar que la biblioteca de herramientas es copiado archivos de contorno no se copian a lo largo. Así que para copiar la biblioteca de herramientas a otro equipo que necesita para copiar los archivos de contorno manualmente.
