Paso de selección por altura de vieira

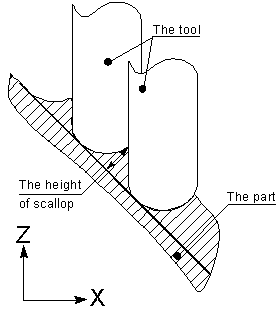

Al mecanizado de superficies, cuyo radio de curvatura no coincide con el radio de perfil de la herramienta, entonces aparece una vieira de material residual entre los pasos vecinos. Su altura depende de la forma de la superficie del modelo que se está mecanizando, el tipo y el tamaño de la herramienta y la distancia entre los pasos vecinos del fresador.

En las operaciones es posible asignar el paso por la altura máxima de la vieira. Con esto, la distancia entre los pases de la herramienta vecina se seleccionará automáticamente para que la altura de la vieira no exceda de la definida.

El valor escalonado se calcula para cada Pase de trabajo tal que nunca se supere la altura de la vieira, incluso en el peor de los casos.

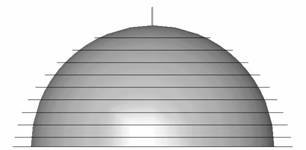

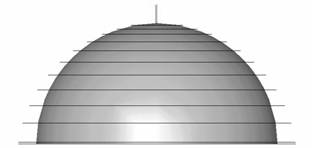

No es difícil ver que el valor de paso en la dirección vertical disminuirá en superficies cercanas a la horizontal, y aumentará con el aumento de pendientes de las superficies. En superficies verticales el valor de paso se aproxima al infinito. Para evitar pasos excesivamente grandes, es necesario asignar el valor máximo de paso vertical. Si el valor calculado excede el máximo, entonces se seleccionará el valor máximo de paso permitido.

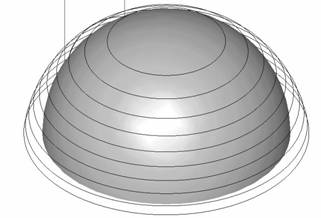

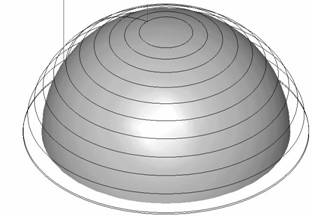

El valor de paso en la dirección horizontal aumenta en superficies planas y disminuye en próximas a verticales. Para evitar demasiados pases en áreas cercanas a la vertical, es necesario asignar un valor mínimo de paso. Si el paso calculado es menor que el mínimo, entonces se utilizará el valor mínimo.

La altura máxima de la vieira puede asignarse únicamente por un valor positivo. No se recomienda establecer la altura de la vieira menos que el mecanizado tolerancia.

El valor de la vieira en el paso en la dirección vertical se puede asignar en el <Parámetros> página, y en la horizontal – en la <Estrategia> página.
