Crear secciones

Una sección es un elemento paramétrico del modelo geométrico. El objeto de sección se añade a una carpeta del árbol geométrico para recibir automáticamente curvas de intersección de todas las caras y mallas de la carpeta con el plano de sección definido.

Pulse la tecla botón en el modo <Modelo> para crear el objeto de sección para la carpeta activa. Después de eso se activará el modo de definición del plano de sección y se mostrará la ventana de parámetros del plano.

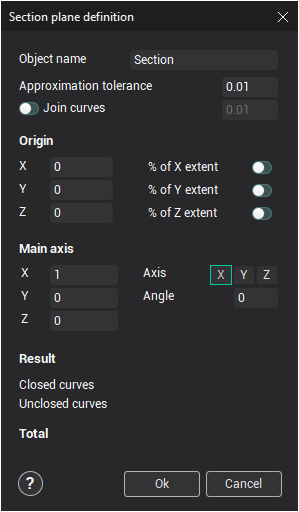

El plano de sección se define por el punto de origen, dirección del eje principal y ángulo de rotación alrededor del eje.

Las coordenadas del punto de origen se pueden definir en el panel <Origen> por coordenadas absolutas o en porcentaje de las dimensiones globales del modelo intersecado. Los campos asociados deben ser revisados para el segundo caso.

El punto de origen se puede definir interactivamente en el ventana gráfica. Para hacer eso es necesario hacer clic una vez por el botón izquierdo del ratón en la pequeña caja del punto de origen y moverlo a un nuevo lugar. Haga clic una vez más en el mismo botón del ratón para fijar el punto de origen allí.

La dirección del eje principal puede ser definida por las coordenadas del segundo punto en los campos del panel <Axis principal> o por el eje que elige en el mismo panel. La dirección del eje principal puede ser definida interactivamente también. El método interactivo le gusta la definición del punto de origen.

El valor del ángulo de rotación alrededor del eje principal se define en el panel <Axis principal> o interactivamente. Es posible arrastrar el plano de sección a una nueva posición por uno de los ejes o por cualquier punto del plano.

El panel <Result> muestra el recuento de las curvas de intersección para los parámetros actuales. Las curvas se calculan con el valor <Tolerancia de aproximación>. Si se marca la opción <Unir curvas>, entonces el sistema intenta unir todas las curvas de resultados con tolerancia definida.

La sección diseñada representa como un grupo de curvas. Las curvas pueden ser modificadas, copiadas en otra carpeta o eliminadas. Sin embargo, las curvas se regenerarán cuando se cambie un objeto de la carpeta asociada.

Los parámetros de sección se pueden editar. Es necesario seleccionar la sección y elegir el elemento <Modificar Plano> en el menú emergente del modo <Modelo>.
