Crear texto

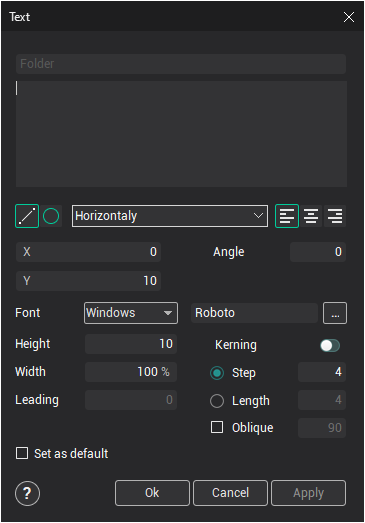

La ventana de creación de texto se puede abrir pulsando el botón botón en el panel <Model>, o mediante el menú emergente en el ventana gráfica o en la ventana de estructura geométrica.

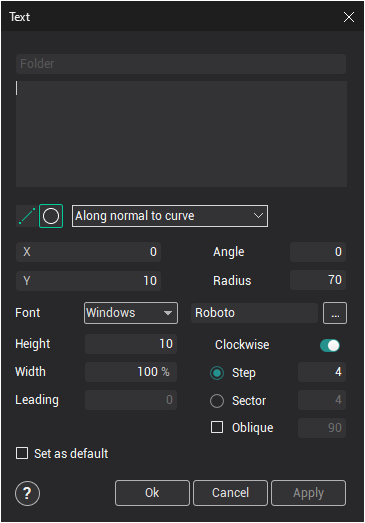

El texto se puede teclear a lo largo de una línea (por defecto), o a lo largo de un círculo .

definir la orientación de la letra.

- La alineación de texto es definir la posición del texto desde el punto de inicio.

Para cambiar la fuente de texto es necesario usar el botón de diálogo abierto de la fuente o tipo de letra cuadro combinado.

X,Y - definir la posición del punto de partida.

Ángulo - definir el ángulo entre el horizonte y la línea de dirección del texto para colocar el texto a lo largo de la línea o definir el ángulo de inicio para colocar el texto a lo largo del círculo.

Radio - definir el radio del círculo.

Altura - definir la altura de las letras.

Ancho - permitir cambiar el ancho de letra en %.

Liderante - definir el espacio vertical entre las filas de texto.

Kerning - permitir el uso de tablas de kerning de la fuente seleccionada para calcular la distancia entre letras.

Paso - definir la distancia entre las letras ignorar la información kerning.

Longitud - definir la anchura común del texto.

Oblique - definir el ángulo de pendiente de las letras en grados.

Establecer como predeterminado - almacenar parámetros por defecto para un nuevo texto.

Para previsualizar los resultados pulse el botón <Apply>. Si todos los parámetros asignados son correctos, el texto se mostrará en la ventana gráfica. Si es necesario, los parámetros de texto se pueden corregir.

Después de haber asignado los parámetros de texto pulsa el botón <Ok>. En la carpeta con el nombre definido en el campo <Folder> se creará en el árbol de modelos.
