Plano de sección

La Sección botón permite (o deshabilita) un modo especial para mostrar la estructura interna de un objeto. Cuando se enciende, se crea un plano infinito, en la intersección con la que la parte de corte está marcada con líneas de barras.

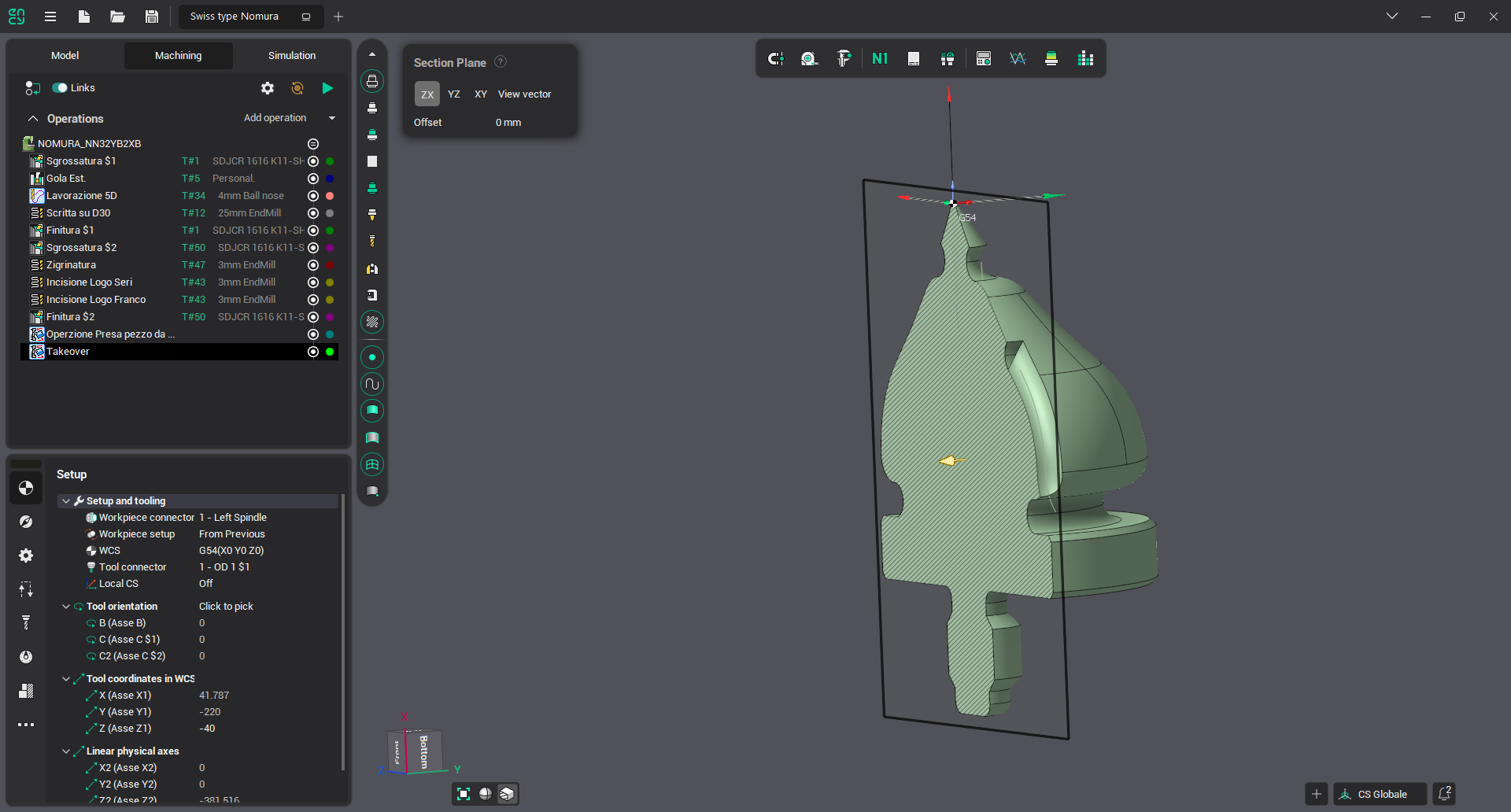

Si el plano de sección se selecciona como el objeto activo, entonces su configuración estará disponible en la esquina superior izquierda de la escena.

• Los [ZX, YZ, X Y, Vista vectorial] los botones le permiten seleccionar la dirección de la sección a lo largo del eje base [ZX] [YZ] [XY] o a lo largo del vector de vista [Vista de Víctor].

• Los [Offset] campo muestra el desplazamiento del plano de sección desde el origen. Puede cambiar el valor bien especificando directamente en el campo mismo, o moviendo el deslizador.

También es posible construir una sección transversal en la primera cara seleccionada. Para hacer esto, seleccione la cara y haga clic en el botón "Sección".
