Selección de una máquina y definición de sus parámetros
El primer paso del proceso de trabajo después de la creación de un nuevo proyecto es la selección de una máquina adecuada. El tipo de máquina y sus parámetros definen la lista de operaciones disponibles, las capacidades de operación, los parámetros predeterminados, así como el comportamiento posterior del sistema. Por ejemplo, si se selecciona una máquina de torno, entonces sólo se dispone de operaciones de giro, para una máquina de fresador sólo hay operaciones de fresador disponibles, mientras que para un centro de giro de fresador están disponibles operaciones de giro y fresador. Seleccionar una máquina de fresador de cinco ejes permite indicar la posición de la cabeza giratoria en un número de operaciones 3D, y así sucesivamente.
Para cambiar una máquina, es necesario seleccionar el nodo raíz en el árbol de mecanizado, a continuación, pulse el botón < Parámetros > .

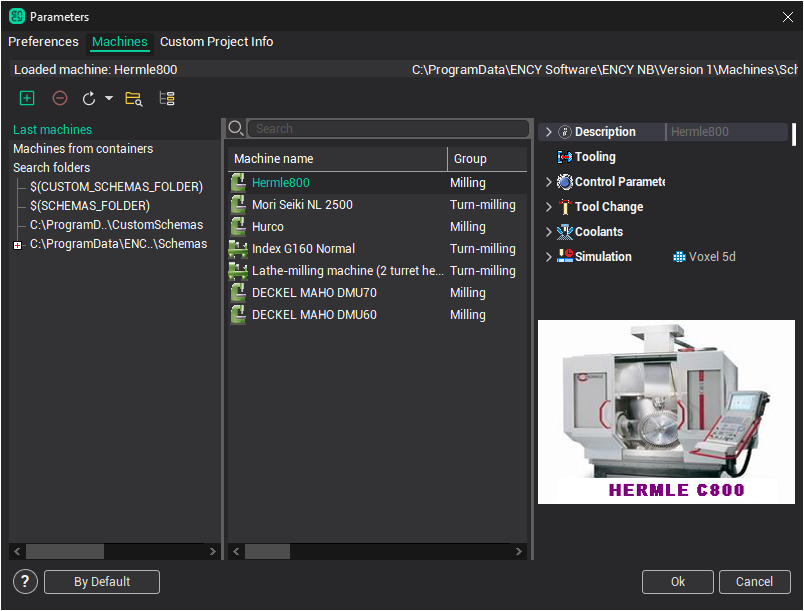

El diálogo mostrado arriba aparecerá. En el lado izquierdo de esta ventana está la lista de carpetas donde el sistema buscará archivos del equipo (están unidos en el grupo de carpetas de búsqueda). Y tres grupos adicionales se muestran también en la parte superior:
Últimas 30 máquinas. La lista de 30 máquinas utilizadas recientemente en el ordenador, ordenada por fecha de última utilización (después de la primera instalación en un nuevo PC contiene máquinas definidas por el proveedor del programa).
Top 30 máquinas. Lista de las máquinas más utilizadas en el ordenador, ordenadas por frecuencia de uso (después de la primera instalación en un nuevo PC contiene máquinas definidas por el proveedor del programa).
Proyectos recientes. La lista de varios últimos proyectos abiertos. Pueden contener máquinas, y usted puede seleccionar cualquiera de ellos.
Cuando seleccione uno de los grupos o carpetas de la lista de la izquierda, el panel medio de la ventana contendrá las máquinas que están en este grupo. Para configurar la máquina deseada simplemente seleccione una de las máquinas de la lista y haga clic en “Ok”. Cuando seleccione una máquina en particular en el lado derecho de la ventana muestra sus propiedades y la imagen.
En la parte superior hay una barra de herramientas con botones para administrar las carpetas y listas.
– Le permite añadir una carpeta a la lista de rutas de búsqueda. Después de pulsar el botón aparecerá el diálogo estándar de selección de carpetas. Puede añadir una carpeta donde almacenar todas sus máquinas.
– elimina la carpeta seleccionada de las rutas de búsqueda.
– buscar los archivos de las máquinas en las carpetas especificadas y actualizar la lista. El mismo procedimiento se realiza automáticamente cuando se abre esta ventana.
– abre la carpeta de la máquina seleccionada o carpeta seleccionada en el explorador de Windows.
– expande una carpeta en el panel izquierdo, en el que se selecciona la máquina en el panel derecho. Le permite determinar rápidamente dónde el archivo de la máquina.
Al hacer clic en el botón Cancelar la ventana se cierra, y todas las acciones realizadas por una lista de máquinas y la máquina actual no se guardarán.
La mayoría de los parámetros de una máquina seleccionada se muestran en el inspector de las propiedades en modo “solo lectura”. Algunas propiedades básicas se enumeran a continuación.
Los campos <Machine name> , <NC system name> , <Developer> y <Commentary> son llenados por el desarrollador de esquemas de máquinas.
El campo <Postprocessor file> especifica el nombre del postprocesador, que se utilizará para generar código CNC por defecto.
El campo <Interpreter file> especifica el nombre del intérprete, que se utilizará para Simulación de mecanizado por programa NC.
En el campo <Tool library> se introduce el nombre de una biblioteca de herramientas de la que se seleccionarán las herramientas para operaciones. Esta biblioteca se utiliza tanto mediante la selección automática de herramientas como mediante la definición manual de la herramienta a través de la ventana de parámetros de operaciones.
El grupo llamado <Parámetros de control> contiene ajustes para un control usado. Aquí <Tolerance> (Digits) determina el número de dígitos después del punto decimal a la salida en los comandos CLDATA. Además, una ruta de herramientas generada no contendrá movimientos de herramienta más cortos que la tolerancia especificada. Si la casilla <Usar arcos> no está marcada, entonces una ruta de herramientas generada contendrá sólo movimientos lineales. Si la casilla está marcada, se generarán arcos en planos seleccionados, pero sólo aquellos cuya longitud sea mayor que la especificada <Longitud de arco mínimo>, y cuyo radio sea menor que el radio máximo especificado <Radio de arco máximo>. Todos los demás arcos se aproximarán con líneas.
Los campos del grupo <Tool Change> contienen coordenadas de los puntos apropiados que se utilizarán para el cálculo de la ruta de la herramienta.
La sección <Scheme> define la configuración de la máquina usada, así como la disponibilidad de componentes de la máquina como tablas de índice, cabezales rotativos y otros.
Una máquina se describe como un árbol de componentes, moviéndose en relación entre sí. El nodo raíz < Scheme> corresponde a la base de la máquina. Los elementos de la máquina montados directamente en la base se enumeran bajo este nodo. Cada nodo puede contener subnodos – los componentes, montados y moviéndose en relación con el padre. Los nodos de hoja del árbol tienen que ser una pieza de trabajo o una herramienta de corte. La forma y dirección de los movimientos del componente se describen en los campos < Tipo de eje > y < Dirección > . El tipo de eje puede ser lineal o rotativo. Para los ejes rotativos, el eje < Dirección > define la orientación del eje de revolución.
El campo <Address> especifica un prefijo, por el cual el componente se dirige en un programa NC. Los campos <Min> y <Max> se unen a los rangos de movimientos de elementos disponibles. El campo <Point> define las coordenadas del punto en el sistema de coordenadas de la máquina a través del cual pasa el eje del nodo.
La distribución del sistema tiene una amplia gama de máquinas y robots de los diversos grupos. Si ninguna de las máquinas disponibles no se adapta a sus necesidades, dirigirse a su distribuidor o a la equipo de apoyo por una ayuda.
La configuración de la máquina se almacena en un archivo XML específico. Pueden referirse a modelos 3D de componentes de la máquina, que generalmente se encuentran en archivos separados *.osd o *.stl, así como archivos auxiliares *.xml y *.supplement en la misma carpeta que el archivo principal de la máquina. A veces los archivos de la máquina se pueden colocar dentro del archivo zip cifrado con la extensión *.stfc o dentro de los archivos proyecto *.stcp.
