Edición de herramientas de fresado
Cuando seleccione una herramienta de fresado en el Ventana de herramientas, un panel con sus propiedades se muestra en la parte inferior de la ventana, como se muestra en la figura anterior.
El sistema implementa los siguientes tipos de herramientas de fresado, que difieren en la lista de parámetros geométricos disponibles:
Fresador cilíndrico;
Fresador esférico;
Fresador de toros;
Fresador de doble radio;
Fresador limitado de doble radio;
Fresador cónico;
Fresador con radio negativo;
Fresador cónico limitado;
Grabador;
Perforación;
Cutter;
Toque;
Fresador de roscas;
Taladro central;
Encendedor;
Fresador de ranuras;
Cuchillo;
Hoja de sierra;
a) La investigación;
Spray;
etc.
Es necesario seleccionar correctamente el grupo y subtipo de la herramienta para ver la lista de sus propiedades geométricas en la ventana de la ficha Geometría.

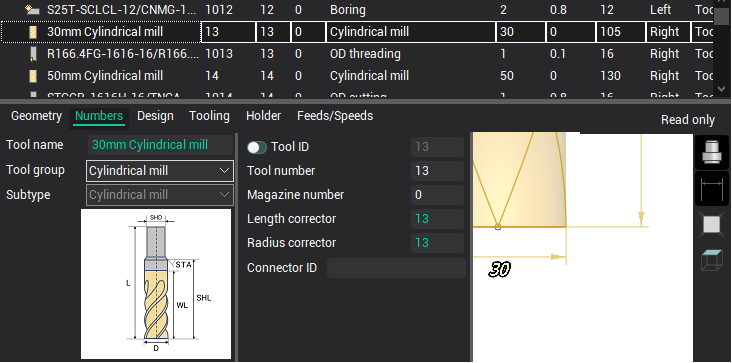

En la página Números, se muestran las propiedades del identificador de la herramienta.
ID es un identificador de herramienta único independiente de su ubicación en la máquina.
Número de herramienta - el número de herramienta en la máquina. Por lo general corresponde al número de posición en el que la herramienta se fija en la máquina.
El número de la revista de herramientas se utiliza si hay más de una revistas en la máquina.
El número corrector para la longitud y para el radio es el número de registro correspondiente a la herramienta en la tabla de offset de la herramienta en la máquina.

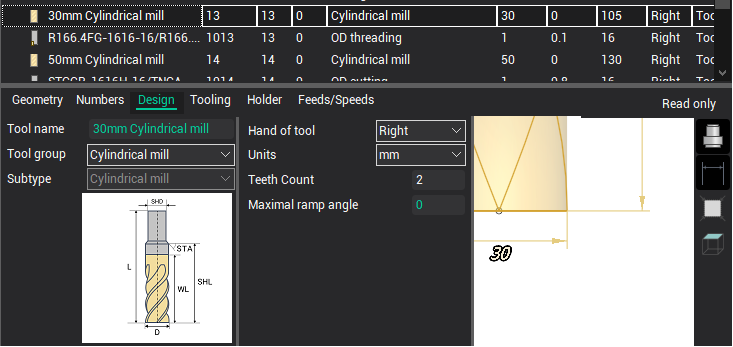

Los siguientes parámetros se enumeran en la página Diseño.
El número de dientes.
Ángulo máximo de inmersión
Unidades de herramientas (mm o pulgada).
Durabilidad de la herramienta en minutos.

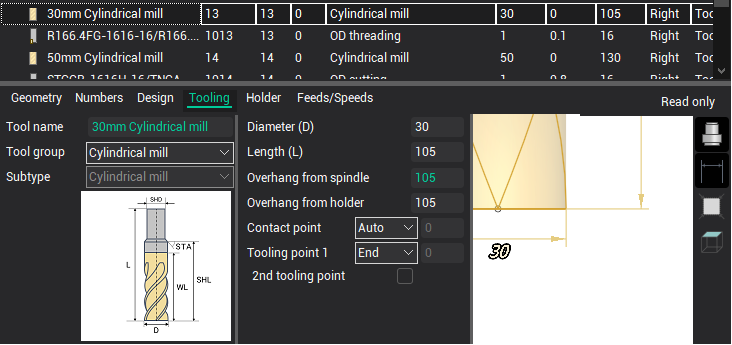

La pestaña Herramientas contiene tales parámetros.
Sobresaliente de la herramienta - distancia desde el punto de fijación de la herramienta en el husillo hasta la punta de la herramienta.
Punto de herramientas 1 - punto en la herramienta, cuyo movimiento está definido por el código G relativo a cero de la pieza.
Punto de herramientas 2 - utilizado con algunos tipos de herramientas para garantizar que el código G es independiente del tamaño de la herramienta.
Punto de contacto de la herramienta - punto en la herramienta con la que debe tocar principalmente los elementos geométricos especificados en la asignación de trabajo de la operación.
La página Holder le permite establecer los parámetros del titular.
Titular - lista desplegable de los titulares de la biblioteca y el proyecto actuales.
Nombre del titular - cadena de texto arbitraria.
Dimensiones del soporte - una secuencia de pares de números separados por un punto y coma, definiendo el diámetro y la longitud para cada uno de los pasos.
Punto de conexión - distancia desde el punto más alto del soporte hasta el punto de conexión del soporte con el husillo de la máquina.
Archivo modelo CAD. El botón abre una ventana estándar de selección de archivos. Puede especificar archivos en los formatos *.stl y *.osd. Establece el modelo 3D del titular para la visualización y el control de colisiones durante la simulación.
Al hacer clic en el botón "..." se abre un nuevo diálogo para seleccionar y editar el titular.

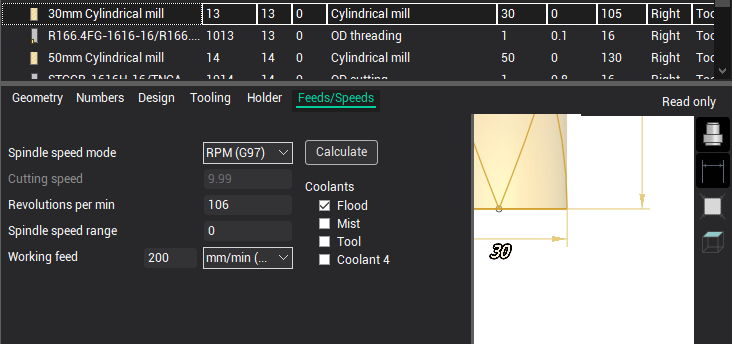

En la pestaña Feeds/Speeds puede editar parámetros como
Modo de rotación del husillo: revoluciones constantes o velocidad de superficie constante.
Cortando velocidad.
Revoluciones de husillos.
Rango de velocidad del husillo.
Dirección de rotación del husillo.
El valor y la dimensión del pienso de trabajo.
Tubos de refrigeración activados.
