Ventana de la estructura del modelo geométrico

La ventana de estructura del modelo consta de tres paneles: el < panel de herramientas > , el < árbol de modelos > y una < lista de objetos disponibles > .

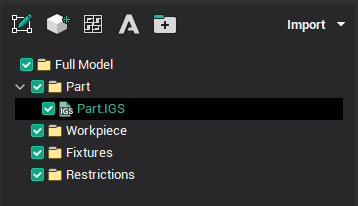

En el panel <model tree> de arriba, se muestra la estructura de todo el modelo. Tres nodos componen los grupos del modelo, que se encuentran en diferentes niveles. grupos activos Al seleccionar un grupo inactivo usando el ratón o el teclado, el grupo se activa y la lista de objetos disponibles cambia en consecuencia.

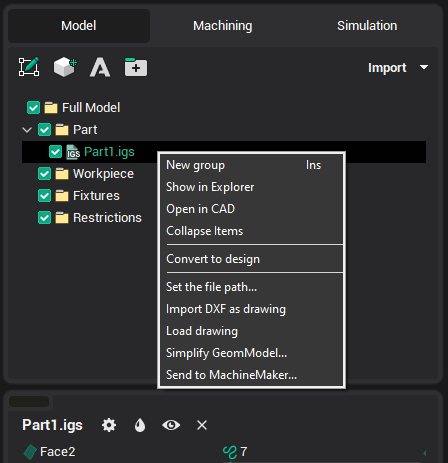

Haciendo clic en el botón derecho del ratón en un grupo normal en <árbol de modelos> trae la siguiente ventana emergente:

Comandos:

• Nuevo grupo - añade un nuevo objeto el grupo activo.

• Importar DXF como boceto, Cargar boceto - comandos para el trabajo con bocetos.

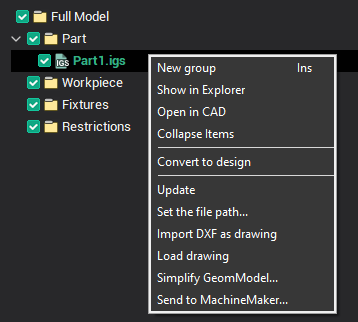

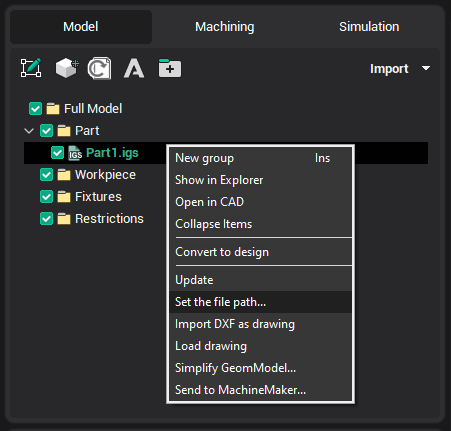

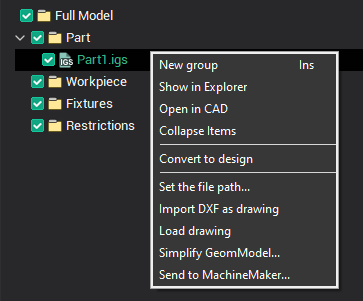

Haciendo clic en el botón derecho del ratón en el nodo del modelo importado en el <árbol de modelos> causa la siguiente ventana emergente:

Comandos:

• Mostrar en el explorador - abrirá la carpeta, donde se encuentra el archivo importado;

• Abrir en CAD - el archivo se abrirá en el CAD vinculado, si no, entonces aparece la selección de la ventana.

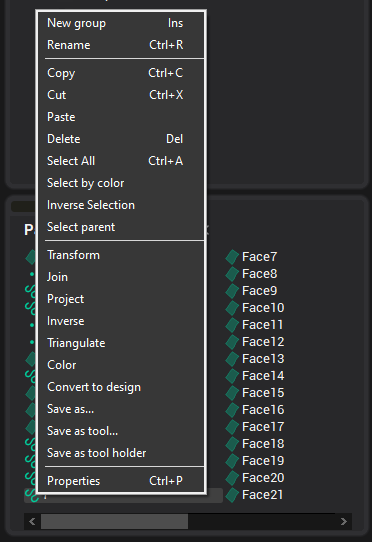

Haciendo clic en el botón derecho del ratón en cualquier grupo en el <lista de objetos disponibles> causa la siguiente ventana emergente:

Comandos:

• Cambiar nombre - le permite editar el nombre del objeto seleccionado;

• Copiar, Cortar, Pegar - ¡No! - ¡No! trabajando con el buffer de intercambio;

• Eliminar - elimina objetos seleccionados;

• Seleccionar todo - selecciona todos los objetos geométricos;

• Seleccionar por color - selecciona todos los objetos del árbol que tengan el mismo color que el seleccionado:

• Selección inversa - selecciona todos los demás objetos, y la selección de cancelaciones actuales;

• Transformar, Unirse, Proyecto, Triangulado - los comandos se duplican en <panel de herramientas> y se describe a continuación;

• Inverso - la inversión de las normales de las superficies;

• Color - le permite cambiar el color del objeto seleccionado;

• Guardar como... - ofrece guardar los objetos geométricos seleccionados en uno de los formatos soportados;

• Guardar como herramienta... - guarda el objeto seleccionado en forma de herramienta de forma arbitraria;

• Guardar como portaherramientas - guarda el objeto seleccionado en forma de titular arbitrario;

• Propiedades - llama a la ventana de propiedades de objetos geométricos.

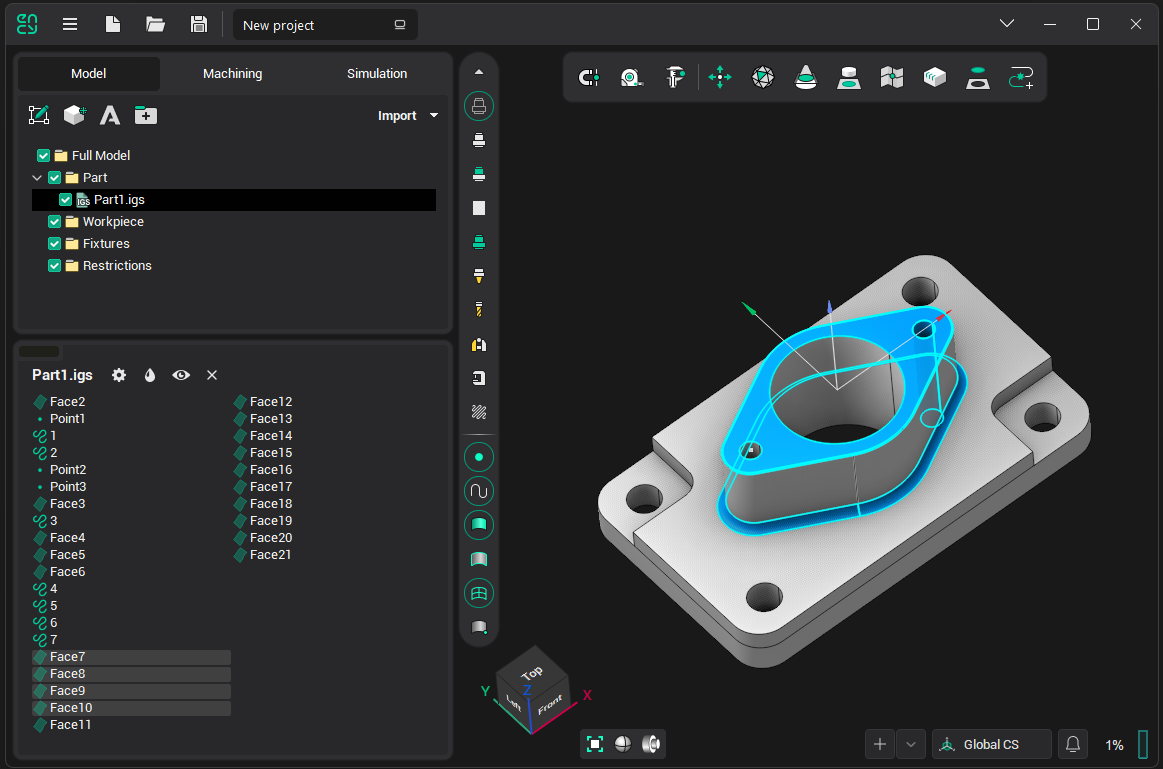

En la <lista de objetos disponibles>, todos los grupos y objetos geométricos, que forman parte de la grupo activo, se muestran. Es decir, los objetos que están disponibles actualmente para la selección y modificación. Un solo ratón izquierdo haciendo clic en cualquiera de los objetos listados, selecciona ese objeto.

• – Ver y editar propiedades de los objetos seleccionados.


• – Ajuste de color de los objetos seleccionados.


• – Establecer superficies seleccionadas visibles/invisibles.

• – Elimina los objetos seleccionados.

• – Comienza el Dibujo CAD del sistema CAM.

• – Creación de textos.


• – Transformaciones espaciales de los objetos seleccionados.


• – Triangulación superficial.

• – Obtener curvas como sección del modelo 3D En avión.


• – Proyección de los límites de las superficies En el avión.

• – Coser caras.

• – Triangulación de curvas seleccionadas o agujeros de parcheo en mallas.

• – Unirse a curvas.


Véase también:

Estructura del modelo geométrico
