Generación de código NC

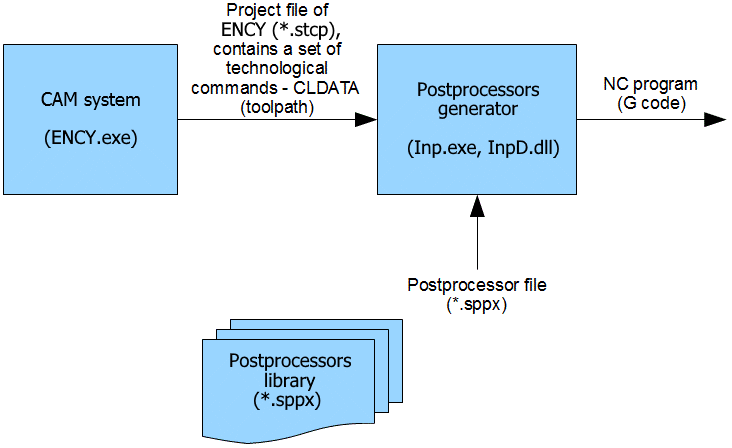

La generación de programas NC es realizada por un postprocesador que transforma los comandos CLDATA de un camino de herramientas calculado en el formato del sistema CNC seleccionado. Los archivos postprocesador tienen la extensión *.sppx. La salida del código CNC se realiza en un archivo de texto estándar, por lo que se puede transmitir fácilmente desde el ordenador, donde el paquete de distribución se instala al control CNC utilizando cualquier método estándar de copia de archivos y carpetas.

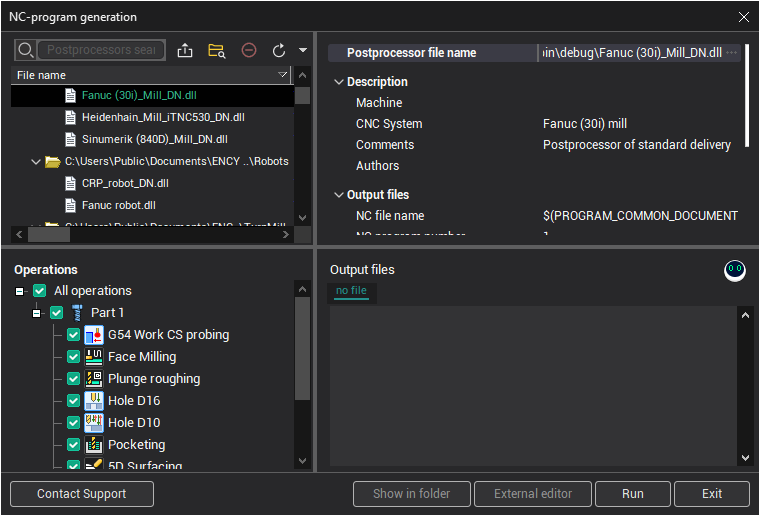

Para generar el código CNC, pulse la tecla botón. Aparecerá el panel de generación de programas NC.

Aquí puede seleccionar el postprocesador requerido y ejecutarlo para obtener un programa NC. Si la lista no contiene el postprocesador que desea, intente seleccionar otro < Carpeta > con archivos postprocesador utilizando los controles apropiados en la parte superior del panel. La información general sobre el postprocesador seleccionado se muestra en la esquina inferior izquierda del panel.

En el campo < Archivo de salida > , se introduce el nombre y la ruta al archivo, a la que el programa NC debe ser la salida.

Utilice el botón desplegable para ver la lista de archivos de programas NC anteriores o seleccione el programa NC de salida en la misma carpeta que el proyecto o carpeta predeterminada. Ventana de configuración del sistema.

Para empezar a generar el programa NC para el sistema CNC seleccionado, pulse el botón < Ejecutar > . En la versión completa del programa, el código NC se escribe en el archivo de salida y, si se selecciona, en la ventana postprocesador. En la versión demo, la salida en un archivo no se realizará, y sólo las últimas cadenas del programa NC se mostrarán en la ventana postprocesador.

Tenga en cuenta que el postprocesador sólo crea código NC para todas las operaciones de mecanizado calculadas que están 'activadas' ( , o icono de estado en la ventana ventana de la lista de procesos de mecanizado) y también tienen <Generar código NC> la propiedad establecida en el momento en que se ejecuta el postprocesador (el árbol de operaciones debajo de la lista postprocesador).

Si algunas operaciones tienen <Generar código NC> propiedad deshabilitada al sugerir será visible. La raíz nodo comprueba o desmarca todas las operaciones habilitadas en el árbol de tecnología.

El sistema postprocesador es un módulo estándar separado, y puede, si es necesario, ejecutarse por separado del sistema CAM.

. El nombre del archivo ejecutable es – Inp.exe. Archivos de afinación postprocesador para sistemas CNC se crean y editan utilizando el generador < Postprocessors > (INP.exe).

Véase también:

Principios comunes de la creación de tecnología
