Área de aplicación:

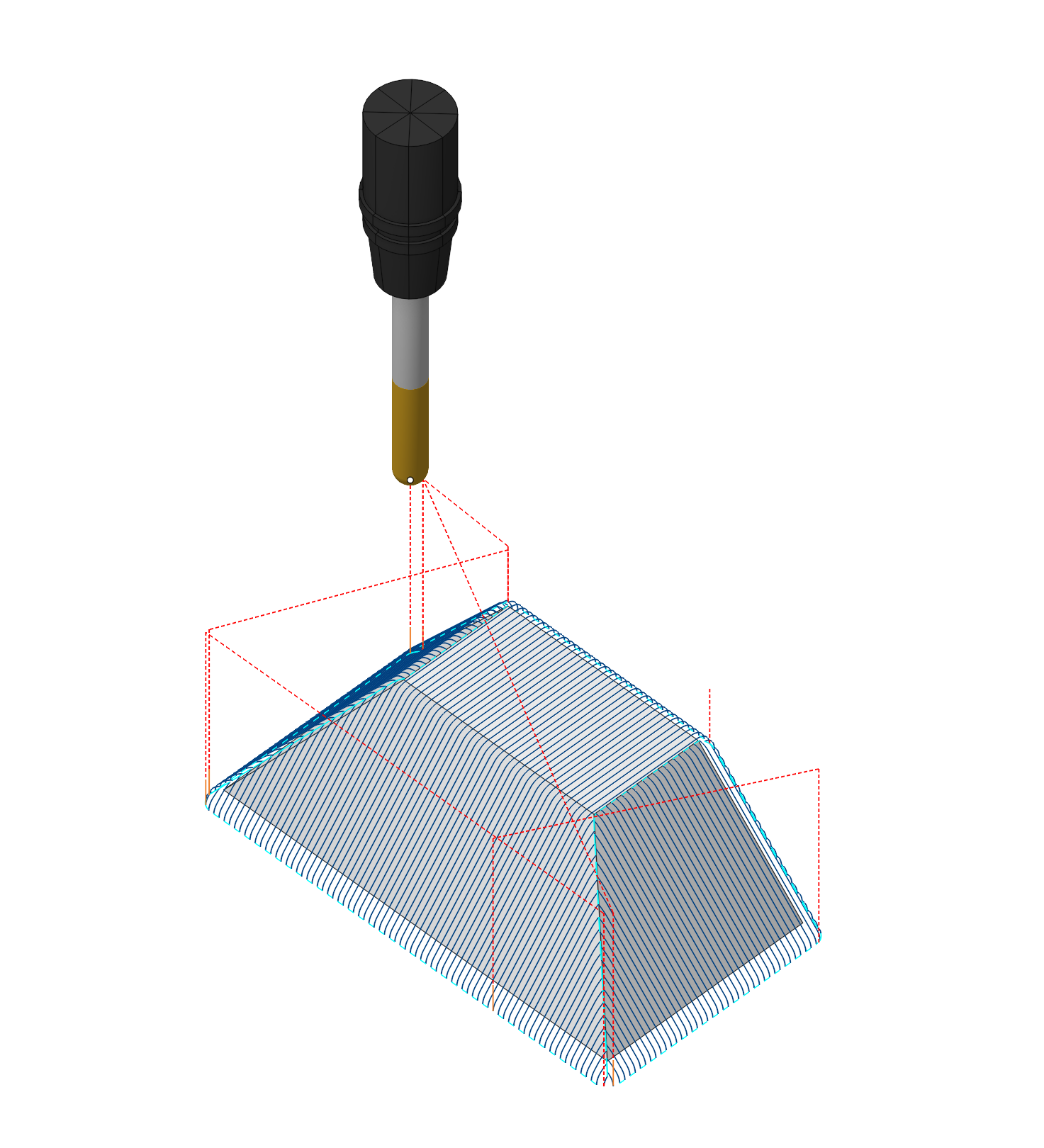

Cada máquina pasa sólo aquellas áreas donde el ángulo frontal de la pendiente de la superficie medida en relación con la dirección de corte es de 45 grados o menos. Esto asegura que ninguna superficie se mecanice dos veces. Y gracias a ello se logra una altura de vieira constante en toda la parte. Esto hace que el plano optimizado sea una buena opción para el mecanizado de acabados de alta calidad de piezas complejas.

Configuración:

Los Configuración se utiliza para configurar los parámetros primarios del proyecto. Esto puede implicar el posicionamiento de la pieza en el equipo, el sistema de coordenadas de la pieza, y más. Ver más

Asignación de trabajo:

Caras. Seleccione varias superficies de la pieza como tarea de trabajo. El sistema calculará la trayectoria en función de las superficies elegidas.

Bolsillo. Para simplificar esta tarea, podemos reconocer los elementos de las piezas en un modelo 3D y convertirlos automáticamente en elementos básicos de asignación de trabajo, como zonas de trabajo y niveles de mecanizado. Ver más

Zona de trabajo. Las zonas de trabajo se utilizan para definir las áreas de piezas que deben ser mecanizadas mediante operaciones de fresado de desbaste y acabado. Ver más

Zona de restricción. Además de Zonas de trabajo en el sistema que puede utilizar Zonas restringidas especificar las áreas de la pieza que no deben ser mecanizadas en la operación actual. Ver más

Nivel superior. Especificar el nivel superior por los elementos del modelo. Ver más

Nivel inferior. Especificar el nivel inferior por los elementos del modelo. Ver más

Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.

Suprímase. Elimina un elemento de la lista.

Estrategia:

Este grupo de parámetros funciona de manera similar a la Operación de terminación del avión. Ver más

Transformaciones:

El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más
