Operación de acabado de accionamientos

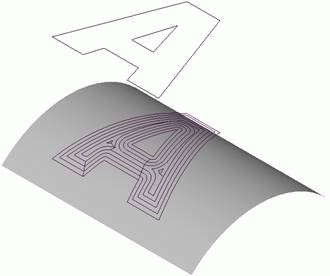

La operación de acabado del accionamiento se utiliza mejor cuando se mecanizan áreas separadas de un modelo con superficies curvilíneas prelatadas complejas. Se recomienda para rehacer áreas de un modelo de una forma específica, para el mecanizado de algunos modelos con geometría ligeramente cambiante de la superficie, y también para fresar inscripciones y dibujos en la superficie del modelo. Al utilizar la operación de acabado del accionamiento para el mecanizado de áreas planas de una superficie del modelo, se recomienda utilizar los bordes exteriores como la curvas principales y el a lo largo de la curva estrategia. Al mecanizado de áreas empinadas utilizar la a través de la curva estrategia con las mismas curvas principales.

Para cada objeto geométrico o grupo de objetos, se puede definir un stock adicional, que durante el mecanizado se añadirá al principal población para la operación.

Si a pieza de trabajo y a restringiendo el modelo no están definidos, entonces el sistema realiza el mecanizado de toda la superficie disponible del modelo que se está mecanizando. De lo contrario sólo se mecanizarán esas superficies, que se encuentran dentro de la pieza de trabajo y fuera del modelo restrictivo.

La pieza de trabajo puede ser asignada como un cubo, cilindro, un molde con stock o forma prismática, como material residual después del mecanizado por operaciones anteriores, y también como un modelo geométrico de forma libre, compuesto por cuerpos sólidos, superficies, mallas y prismas cuyas bases son proyecciones de curvas cerradas. En el modelo restrictivo, se pueden definir cuerpos sólidos, superficies y mallas que se requieren para ser controladas durante el mecanizado, así como áreas de mecanizado y áreas restringidas, definidas por proyecciones de curvas cerradas.

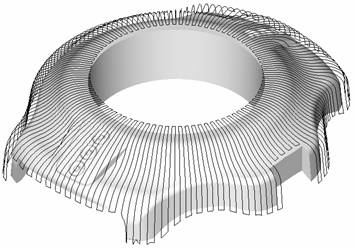

Al igual que con el operación del avión, el mecanizado de la superficie de un modelo de volumen se realiza utilizando rutas separadas. Dependiendo de los parámetros de operación, las rutas se encuentran en el plano vertical (curvas transversales de dirección) o en 'cilindros' matemáticos verticales, cuya forma y ubicación se definen por las curvas de accionamiento (en las curvas de conducción). paso entre vecinos pases de trabajo puede ser permanente o calcular con respecto a la definición altura de la vieira.

Cuando se utiliza una sistema de coordinación local o a rotativo eje, la posición del modelo que se está mecanizando no cambiará, el herramienta eje de rotación es paralelo al eje Z de la sistema de coordinación local, y todos pases de trabajo están situados en planos o cilindros matemáticos, perpendiculares al plano horizontal del sistema de coordinación local.

Las áreas del modelo de superficie que se están mecanizando pueden ser limitadas dependiendo de la ángulo de pendiente de la normal el eje Z. Si, por ejemplo, el usuario necesita para la máquina áreas planas que tienen un ángulo de pendiente a la superficie normal de menos de 30 grados, entonces se aconseja establecer los valores para el ángulos de pendiente mínimos y máximos a 0 y 30 grados en consecuencia.

Con el fin de mecanizar sólo las áreas que tienen una pequeña desviación de la normal al plano de la pasada de trabajo, se aconseja limitar la Ángulo frontal. Por ejemplo, si uno necesita realizar el mecanizado de las áreas de superficie que son casi perpendiculares a la superficie de un paso de trabajo, entonces se aconseja establecer un valor menor para el ángulo frontal (por ejemplo, 5 grados).

También es posible restringir el mecanizado de la entrada áreas del modelo restrictivo y áreas de redondeo de bordes en el camino de herramientas resultante.

Acumulación de la pases de trabajo en un único camino de herramientas se puede realizar hacia abajo o hacia arriba. Transición entre vecinos pases de trabajo se puede realizar en la superficie, utilizando retráctiles y movimientos de aproximación o a través de la avión seguro.
