2.5D operación de mecanizado de chamfer

Esta operación está diseñada para biselar o redondear los bordes horizontales de un modelo.

El método de creación de modelos para esta operación es idéntico al método de creación de modelos para las otras operaciones de mecanizado 2.5D.

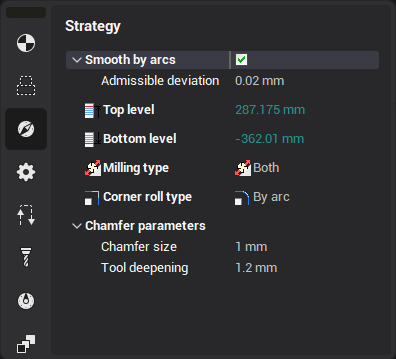

Una vez creado el modelo, el usuario abre la ventana de parámetros chamfer pulsando el botón Operación < Parámetros > .

El valor predeterminado para todos los elementos del modelo es que no se produzca ningún chaflán, lo que significa que en la operación de mecanizado del chaflán estas curvas serán ignoradas. Para que un chaflán sea mecanizado es necesario que la curva requerida tenga un valor de chaflán asignado en el diálogo de tipo Chamber. El tamaño del chaflán está asignado por dos valores, la altura del chaflán – es la distancia desde la parte superior del elemento hasta el punto final del herramienta, y el ancho del chaflán.

Lo mismo se debe hacer para todos los elementos que necesitan ser mecanizados en la operación. La secuencia de acciones se puede realizar ya sea en una curva o en un grupo de curvas, si los parámetros del chaflán para ellos son los mismos.

Para la operación el usuario también puede asignar Tipo de fresado, esquina Tipo de rollo, aproximación de curvas y Tipo de paso a paso.

Véase también:

Tipos de operaciones de mecanizado

Operaciones de mecanizado 2.5D
