Operaciones de mecanizado 2.5D
Estas operaciones están diseñadas para crear programas NC para modelos, que tienen bolsillos, salientes, áreas planas, etc., para los cuales no siempre es eficiente construir un modelo de superficie/sólido.
El modelo visual está formado por áreas planas limitadas por perfiles cerrados, ubicadas en diferentes alturas que tienen paredes entre ellas. Los perfiles y puntos abiertos (no cerrados) también se pueden utilizar en la construcción del modelo visual.
En las operaciones 2.5D, el sistema permite al usuario crear visualmente la geometría de un modelo utilizando perfiles planos. Si se cambian los parámetros de un perfil, el modelo mostrado se actualiza automáticamente. La operación procesa la lista, que consiste en un número arbitrario de perfiles y proyecciones de curvas. Para cada objeto hay un método de mecanizado individual.
Si el usuario define un pieza de trabajo o zonas restringidas, entonces sólo se mecanizarán las áreas de los perfiles definidos que se encuentran dentro de la pieza y fuera de las áreas restringidas. Y si no se definen piezas o áreas restringidas, entonces el sistema realizará el mecanizado de todos los perfiles definidos sin ninguna limitación.
El mecanizado se realiza mediante una serie de pasos horizontales de la herramienta. Los pases difieren entre sí sólo por la profundidad en la que se encuentran. El número de tales pases y su profundidad Z dependen de la Niveles de mecanizado y el paso definido en el parámetros página en la ventana <Parámetros de operación> .
En la misma ventana, el usuario puede configurar el Tolerancia al mecanizado y el población.

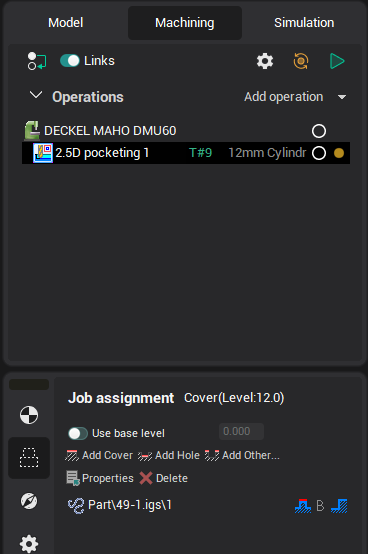

Todas las operaciones 2.5D utilizan curvas 2D para definir el modelo. Modelo ventana, donde se pueden asignar parámetros para un grupo de elementos o un solo elemento.
El sistema muestra dinámicamente el modelo 3D en la ventana gráfica, actualizando como cualquier modificación a los parámetros para los elementos se hacen en el Modelo ventana.
|
|
|
|
Curvas que asignan el modelo |
Modelo creado |
