Medición y análisis
El sistema CAM incluye herramientas para medir convenientemente los parámetros geométricos de un modelo y analizar los resultados del mecanizado simulado.
Verificar comparación
Los
Verificar comparación
función se puede activar en cualquiera de los dos
Mecanizado
o
Simulación

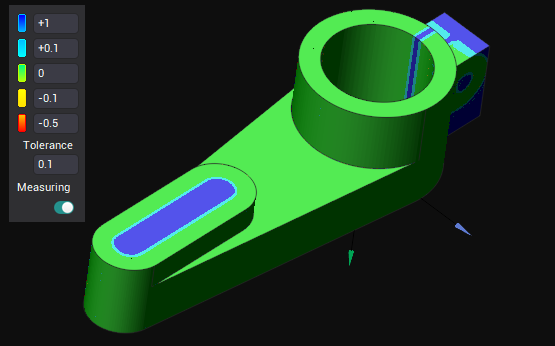

modo. Esta herramienta muestra visualmente las diferencias entre la pieza original y el resultado del mecanizado utilizando un esquema de color, donde cada color representa un rango de desviación específico entre los elementos comparados.
Medición de geometría
Los
Medición de geometría

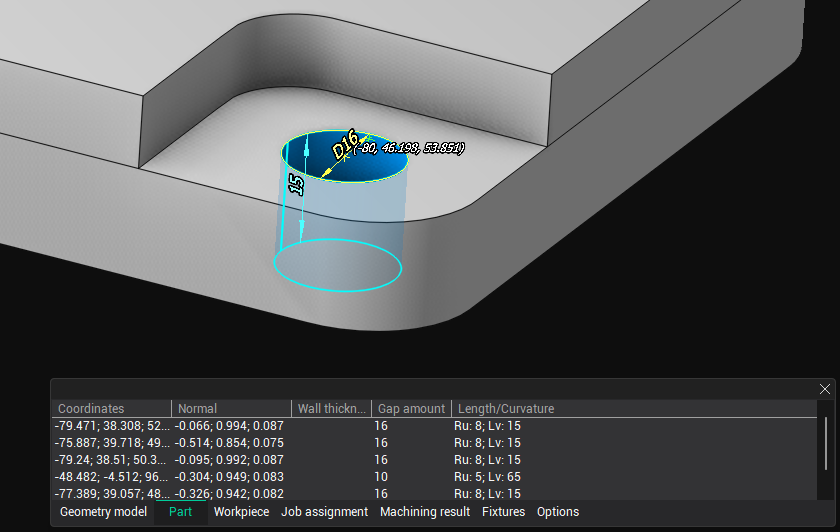

herramienta le ayuda a determinar las dimensiones geométricas primarias del objeto seleccionado en la ventana gráfica. Al activar este modo, aparece una ventana adicional que le permite elegir el tipo de objeto que se mide (por ejemplo, pieza, pieza, resultado de mecanizado, etc.) y configurar los parámetros de medición. Cuando selecciona un objeto, sus dimensiones clave se muestran en la ventana gráfica, y una fila con los parámetros principales relacionados con el punto seleccionado se añade a la ventana de medición. Algunas dimensiones pueden depender del sistema de coordenadas geométricas activa.
Herramienta de medición
Los
Herramienta de medición
botón

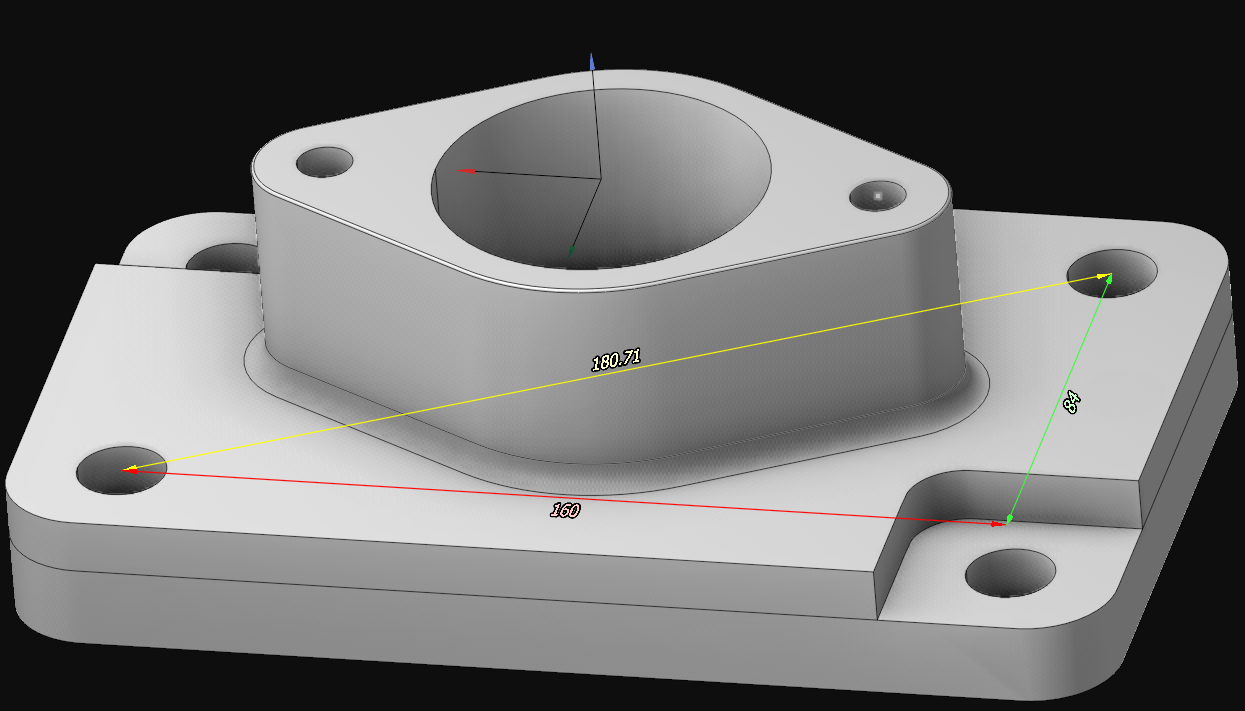

permite el modo de medición de distancias entre dos puntos arbitrarios en la pantalla. Después de la activación, seleccione cualquier dos puntos en la ventana gráfica. Tres tamaños ortogonales y una diagonal aparecerán en la pantalla. La orientación de estas dimensiones depende del sistema de coordenadas geométricas activas. Puede seguir seleccionando pares adicionales de puntos para medir las distancias entre ellos.
