Moldeo facial
Área de aplicación:
Una operación de revestimiento elimina el material de la pieza de trabajo en un plano horizontal especificado utilizando una de las siguientes estrategias:
Un pase
Paralelo,
Zigzag,
Zigzag optimizado,
Espiral.
La geometría de la pieza se ignora, sólo se tiene en cuenta la forma de la pieza durante el proceso de cálculo de la operación. La parte no está controlada para subcotización.
En este caso, el nivel de procesamiento inferior se determina por defecto por el punto más alto de la pieza, y el nivel superior se determina por el punto más alto de la pieza. El número de pases se calcula automáticamente dependiendo de la distancia entre los niveles de procesamiento superior e inferior, el tamaño del acabado y la profundidad de los pases de desbaste. También es posible establecer el número de pases manualmente. En este caso, el paso de procesamiento se volverá a calcular.
Configuración:
Los Configuración se utiliza para configurar los parámetros primarios del proyecto. Esto puede implicar el posicionamiento de la pieza en el equipo, el sistema de coordenadas de la pieza, y más. Ver más
Estrategia:
Estrategia.
Este grupo permite al usuario modificar los parámetros primarios de la estrategia de pases paralelos.
Tipo de estrategia de mecanizado:

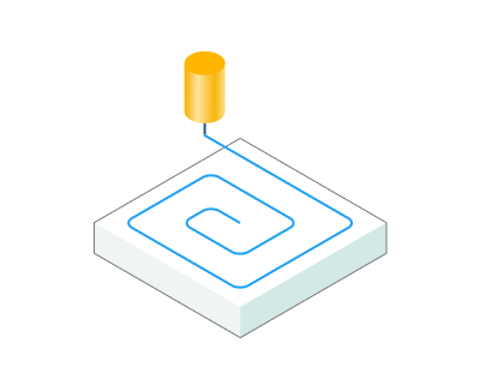

Espiral. La herramienta se enrolla en la pieza de trabajo utilizando la llamada técnica de enrollado, luego se mueve a lo largo del límite del material sin cortar quitándolo como una cortadora de césped redonda. La anchura máxima permitida de corte y el ángulo de enganche de la herramienta nunca se superan. La estrategia es muy buena para eliminar grandes volúmenes de material en un tiempo mínimo.

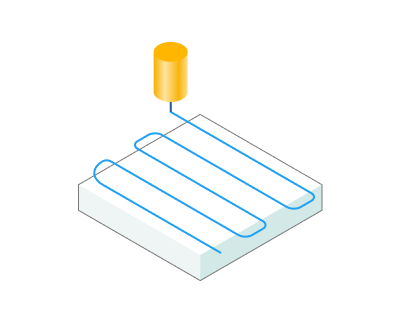

Zigzag optimizado. La herramienta se mueve a lo largo de la trayectoria de zigzag. Los movimientos de enlace entre pases de zigzag y zag también se hacen en material en la alimentación de trabajo para reducir el tiempo de mecanizado. La estrategia es buena para el desbaste y semi-acabado.

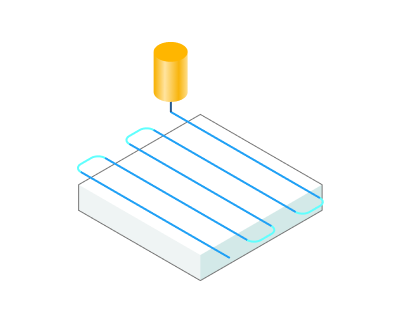

Zigzag. La herramienta se mueve a lo largo de la trayectoria de zigzag. Los movimientos de enlace entre pases de zigzag y zag también se hacen en material en la alimentación de trabajo para reducir el tiempo de mecanizado. La estrategia es buena para el desbaste y semi-acabado.

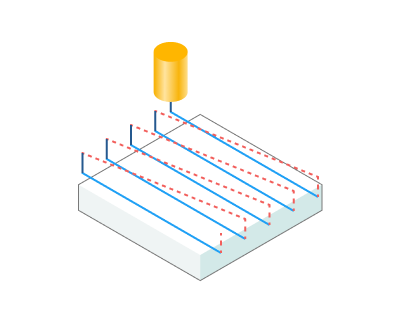

Una manera. La herramienta se mueve en paralelo pasa siempre en una dirección dependiendo del tipo de fresado (escalada/convencional). Un paso de trabajo comienza y termina fuera del límite de la pieza. Los movimientos de enlace se hacen en el plano seguro. Con esta estrategia se puede lograr el mejor acabado superficial posible.

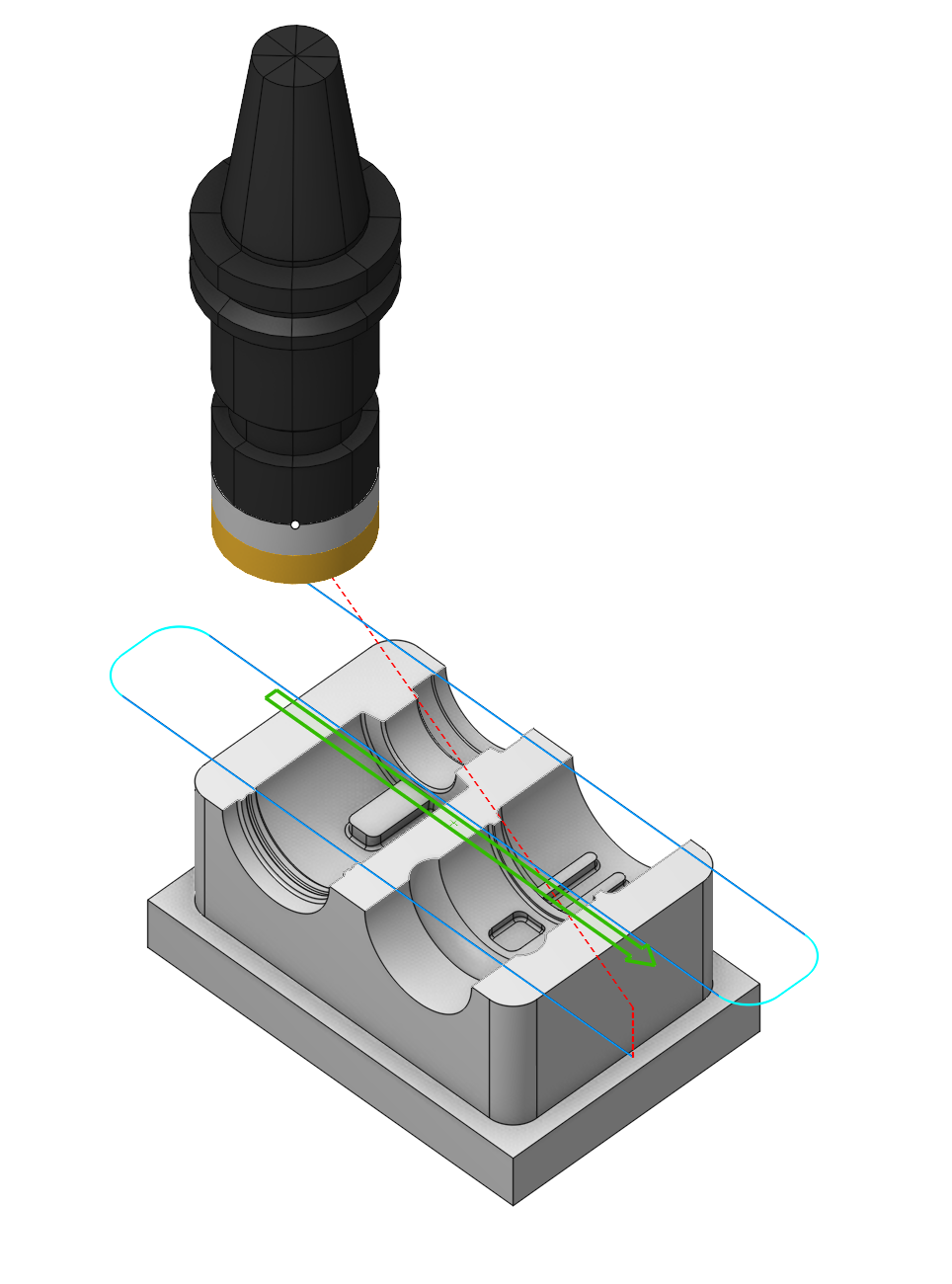

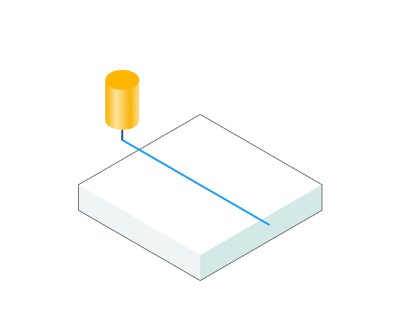

Un pase. La herramienta hace exactamente un pase en el centro de la pieza de trabajo. El paso de trabajo comienza y termina fuera del límite de la pieza de trabajo. Utilice esta estrategia cuando el diámetro de la herramienta es mayor que la anchura de la pieza de trabajo.
Estos son los parámetros clave, cuyo conjunto puede variar dependiendo sobre la estrategia elegida en la estrategia sección:
Paso. La anchura máxima permitida de corte.
Rincones suaves. Las esquinas afiladas en el camino de herramientas se suavizan utilizando el radio dado.
.png)
.png)

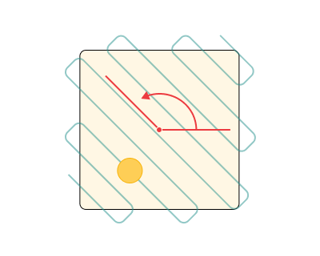

Ángulo. Asigna la dirección del ángulo de corte para las operaciones del avión.

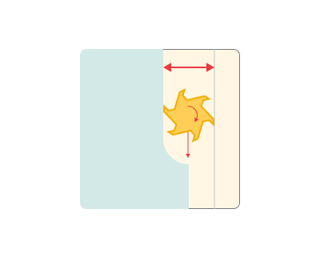

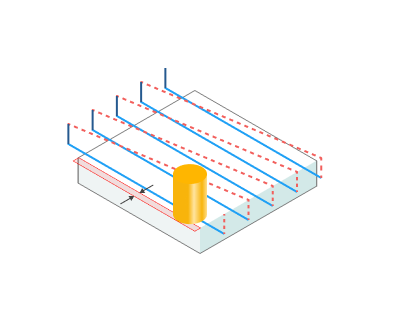

El pase final se superpone. ¿Cuánto la periferia de la herramienta se superpone a la pieza de trabajo en el pase final.
Tipo de fresado
Se le asignará en casi todas las operaciones, excepto en las operaciones de mecanizado de curvas. Esto permite al usuario controlar el tipo de fresado requerido (subir o convencional) durante el proceso de cálculo del camino de herramientas. Operación de desbaste de la línea de agua. Ver más
Ordenando.
Controla la secuencia de pases durante el mecanizado de la superficie .

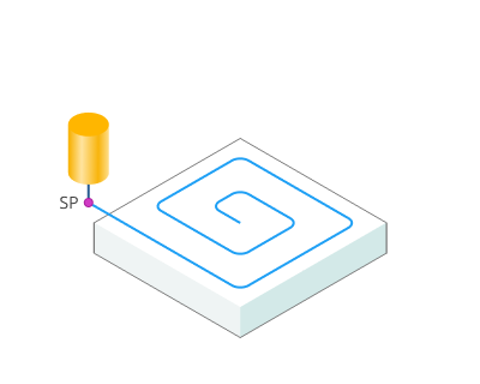

Punto de inicio. El punto que define el comienzo de la inmersión.
Niveles de mecanizado.
Define el rango a lo largo del eje de la herramienta para el mecanizado. Operación de desbaste de la línea de agua. Ver más

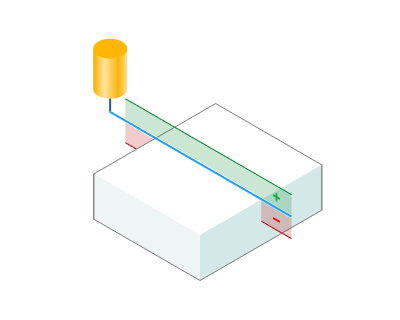

Acciones axiales. Stock para dejar en el nivel final. Utilice valores positivos para dejar el exceso de material para el mecanizado subsequent o valores negativos si desea eliminar el material de la Parte (goma).
Núm. de pases
El número de pasadas de mecanizado. Por defecto, esto se calcula automáticamente sobre la base de la parte superior y los niveles finales para el mecanizado, la altura de limpieza y el paso de profundidad.

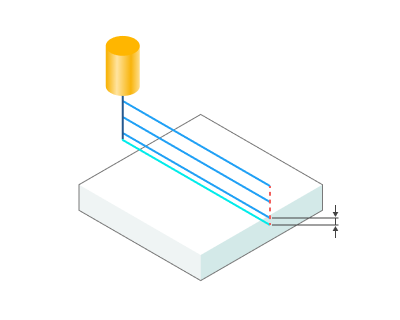

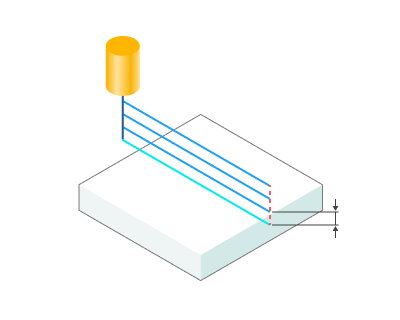

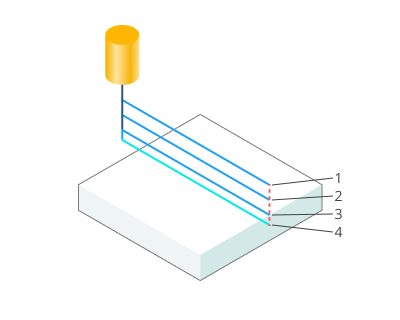

Altura de limpieza. La profundidad de la pasada final se puede controlar. El uso de una cantidad de pasada final más pequeña generalmente permite un mejor acabado superficial.
.png)
.png)

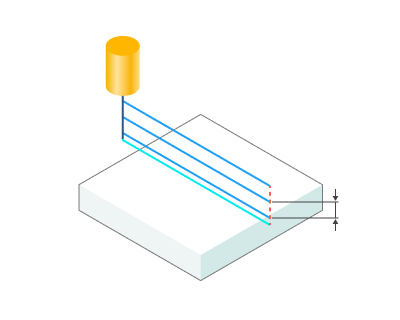

Paso de profundidad. El paso máximo permitido para los pases de desbaste.
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más
