Solo superficie. El mecanizado se produce sólo en las superficies seleccionadas.

Con bordes. El camino de herramientas resultante cuenta con áreas de mecanizado de superficies seleccionadas, así como secciones de laminado de herramientas en bordes de superficies seleccionadas .

Con modelo de restricción. El camino de herramientas resultante cuenta con áreas de mecanizado de superficies seleccionadas, secciones de laminado de herramientas en los bordes de superficies seleccionadas, y áreas con superficies que forman restricciones .

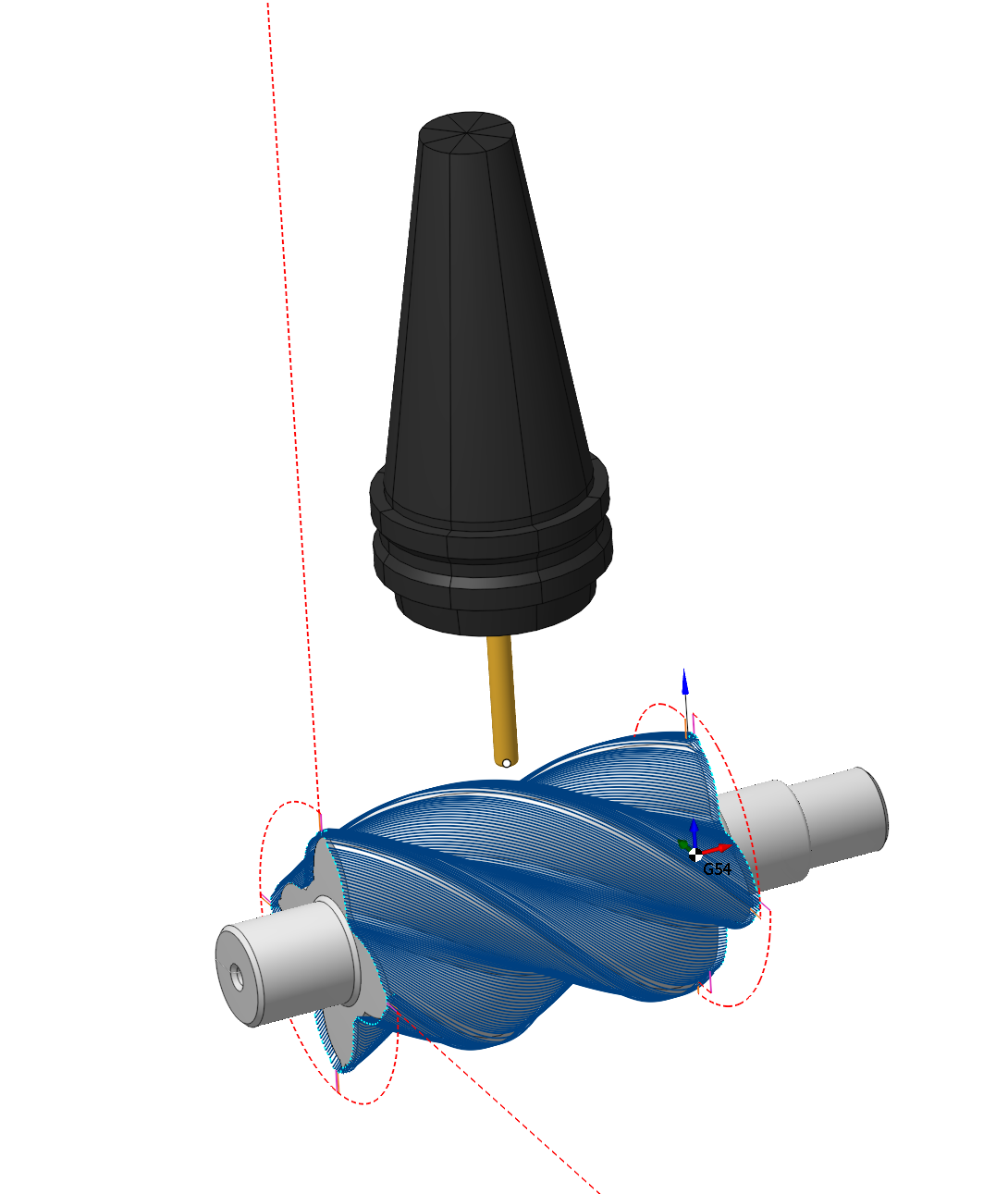

Eje rotatorio. El sistema dirige el vector de eje de la herramienta desde el designado Eje Rotatorio. La posición del eje rotativo se puede definir en el inspector de propiedades. Puede ajustar el eje rotativo interactivamente usando la flecha o seleccionarlo en el menú desplegable.

Si el modo está configurado en el A lo largo de X, A lo largo de Y o A lo largo de Z, entonces el eje de rotación se orientará a lo largo del eje correspondiente del sistema de coordenadas.

Dirección. Si el modo es Personalizado(WCS) entonces el vector del eje debe ser definido manualmente en los campos X, Y, Z del grupo de dirección personalizado. Especificar la dirección de los cosenos en relación con cada eje.

Origen. Los Origen campo define el punto que actúa como punto de partida de coordenadas para el eje rotativo elegido .

Base CS. El Sistema de coordenadas base (Base CS) cambia el sistema de coordenadas entre los sistemas de coordenadas globales y locales de la pieza.

Posición axial mínima. La distancia mínima de la Origen a lo largo del eje de rotación. Por defecto, se toma de la pieza de trabajo.

Posición axial máxima. La distancia máxima de la Origen a lo largo del eje de rotación. Por defecto, se toma de la pieza de trabajo.

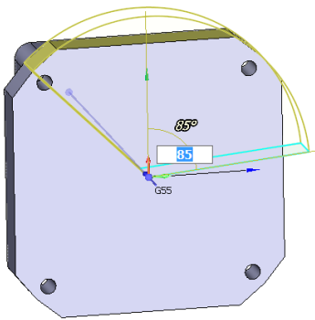

Dominio angular. Este es un área definida por Ángulo de inicio y Ángulo de terminación dentro de la cual se produce el mecanizado. Para cambiar el tamaño de la zona de trabajo puede arrastrar el ratón el lado correspondiente del sector visualizado o especificar el valor numérico exacto en el cuadro de texto que aparece junto a la línea de dimensión.

Ángulo de inicio. El ángulo inicial del sector.

Fin del ángulo. El ángulo final del sector.

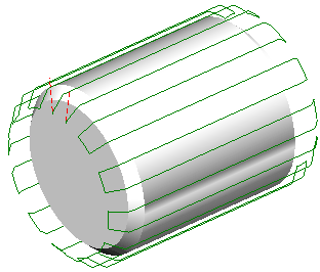

La trayectoria puede estar en una de las siguientes formas:

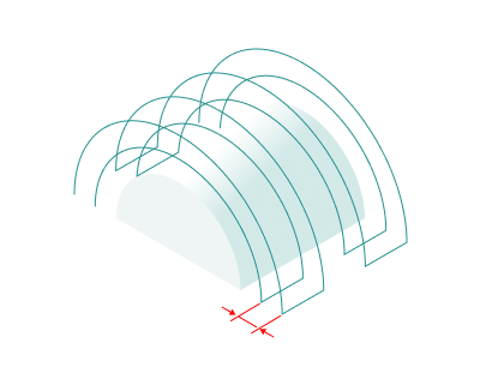

Paso. Paso a lo largo del eje giratorio.

Dirección axial. Dependiendo de la característica de la Formulario de trayectoria o bien define la dirección de la herramienta pasa por sí misma o la secuencia de varias herramientas pasa. En el caso de una espiral cuyo paso coincide con el mecanizado Paso, este parámetro influye en la dirección del giro de la espiral .

Adelante. Los pases de la herramienta se ordenan en el R dirección vectorial del eje otario.

Atrás. Los pases de herramientas se ordenan en el inversa dirección de la R vector del eje otary.

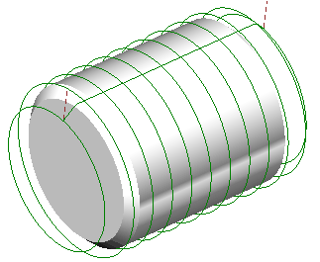

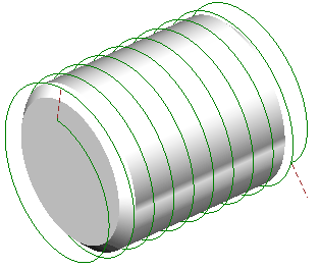

Paso espiral. Define los parámetros de la Espiral toolpath. El valor del paso en espiral puede ser positivo o negativo. El signo define la dirección de torsión.

Igual que el Paso Básico. El camino de herramientas es una sola línea de hélice.

mm, %Diámetro, ángulo. Puede configurarlo como un valor arbitrario, ya sea como una cantidad absoluta, como un porcentaje del diámetro de la herramienta, o como el ángulo de giro de espiral en grados. Cuando el paso de espiral no es equivalente al mecanizado Paso, se produce una secuencia de trayectorias espirales, espaciadas por el mecanizado Paso.

Ángulo por curva. Automáticamente determina el ángulo de hélice basado en la curva de la Asignación de trabajo.

Usa un eje flexible. Al configurar la bandera, el sistema determina automáticamente el eje alrededor del cual se forman los trazos de trabajo en cada sección a s la media de los centros de curvatura en la sección. Esto conduce a una trayectoria consistente que mantiene la continuidad y corrige la orientación del eje de la herramienta en relación con la parte. La opción es adecuada para partes asimétricas como cigüeñales

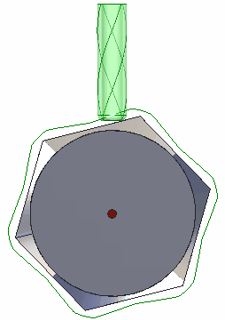

Cara. El eje de la herramienta es paralelo a la superficie normal en cada punto de trayectoria de la herramienta en el plano perpendicular a la Eje rotativo.

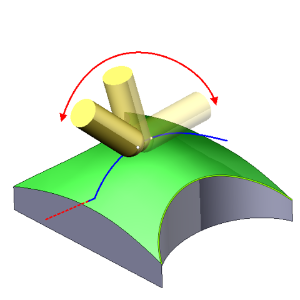

Ángulo de plomo. Es un n ángulo adicional de inclinación de la herramienta dentro del plano de la dirección de movimiento. Permite mejorar las condiciones de corte en el punto de contacto. Puede ser positivo o negativo.

Ángulo lateral. Especifica el valor del ángulo de inclinación del eje de la herramienta en relación con el eje designado como el Eje rotativo en el plano perpendicular a la dirección de movimiento.

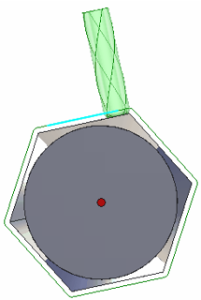

Al eje. El eje de la herramienta se intersecta el eje rotativo en cada punto de ruta de la herramienta. Así que el eje de la herramienta no depende de la superficie normal.

Offset. El punto hacia el que se orienta la herramienta puede ser compensado de la Eje rotativo por el valor especificado . Se puede especificar para mejorar las condiciones de corte. El desplazamiento se puede definir como valor absoluto o como los porcentajes del diámetro de la herramienta. Puede ser positivo o negativo.

Ángulo lateral. Especifica el valor del ángulo de inclinación del eje de la herramienta en relación con el eje designado como el Eje rotativo en el plano perpendicular a la dirección de movimiento.

Las dos cosas. Rotación de la herramienta alrededor de la Eje rotativo se invierte con cada pase, minimizando las longitudes de viaje auxiliares y reduciendo el tiempo de mecanizado en general.

Sígueme. Dirección de rotación de la herramienta alrededor de la Eje rotativo sigue la propia dirección de rotación de la herramienta, ajustada para que los movimientos de la herramienta y la pieza de trabajo sean compatibles para la molienda de ascenso.

Contador. Dirección de rotación de la herramienta alrededor de la Eje rotativo depende de la propia dirección de rotación de la herramienta, ajustada para que los movimientos de la herramienta y la pieza de trabajo sean compatibles para la molienda convencional.

CW. Cuando se ve desde la dirección positiva del eje, la herramienta gira alrededor de la Eje rotativo en el sentido de las agujas del reloj, independientemente de la propia rotación de la herramienta.

CCW. Cuando se ve desde la dirección positiva del eje, la herramienta gira alrededor de la Eje rotativo en sentido contrario a las agujas del reloj, independientemente de la propia rotación de la herramienta.

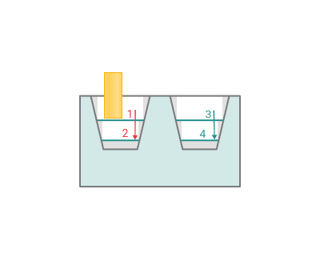

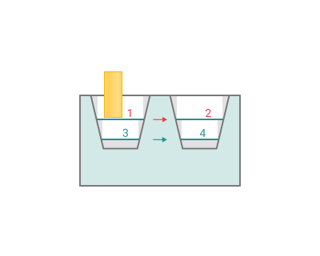

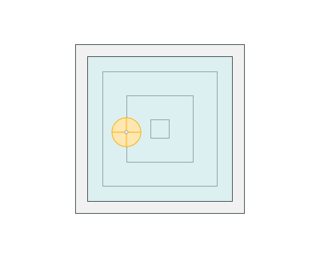

Por capas. La primera capa de todos los perfiles se mecaniza al principio y después se mecaniza la siguiente capa.

Con cuerdas. Todos los niveles del primer perfil se mecanizan primero. Después se mecanizan todos los niveles del siguiente perfil.

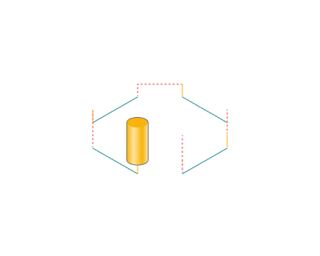

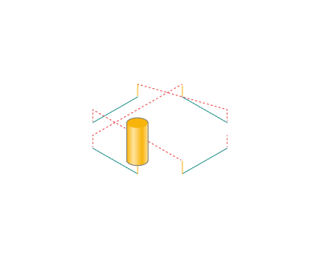

Minimización de ralentí. Si la bandera está configurada, el sistema elige cada pase posterior para minimizar la distancia de enlaces. Cuando la bandera está desactivada, procesa todos los pases en un orden estricto determinado por las direcciones de mecanizado y el tipo de trayectoria .

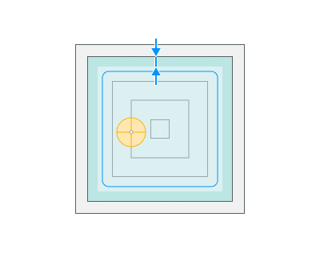

Pasos duros. La configuración de la bandera activa la adición de pases de desbaste.Debe especificar la asignación general para estos pases en el campo de texto.

Paso. El paso entre los pasos ásperos. Si el paso se define como el número de pases, el sistema realizará tantos pases adicionales como se especifique. Si el paso se define por la distancia o como un porcentaje del diámetro de la herramienta, el sistema calcula el número de pases dividiendo la asignación por el desbaste Paso.

Terminar el pase. Cuando se establece la bandera, el contorno definido en el Asignación de puestos de trabajo se convierte en el pase de acabado de la herramienta. El sistema añade un pase de desbaste adicional a la distancia introducida. Pasas ásperas están en uso, el pase en bruto final tendrá lugar a esta distancia ingresada.
