Operación de rozamiento rotativo
Área de aplicación:

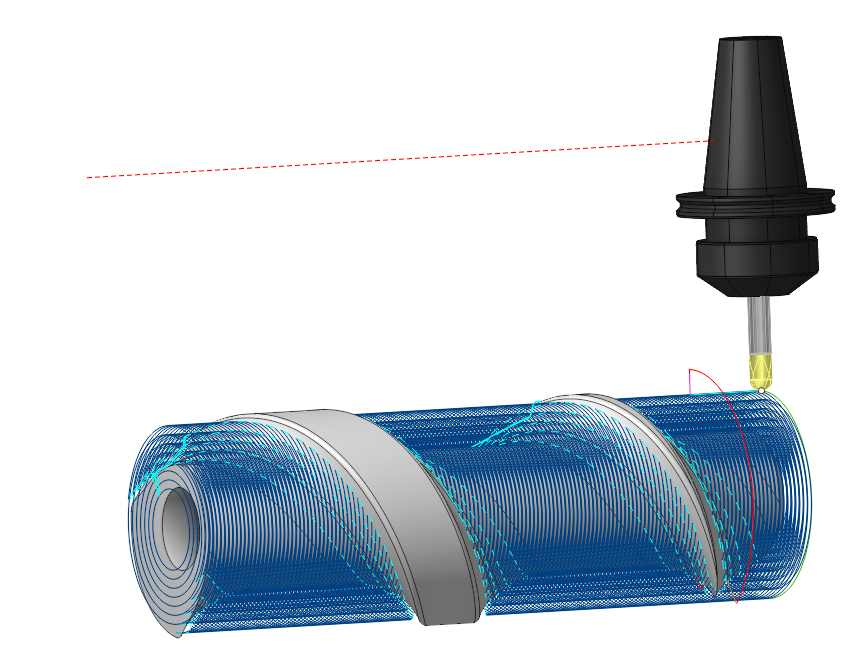

Rotary Roughing es una operación continua de mecanizado de cuatro ejes que elimina la capa de material de la pieza de trabajo por capa. Roughing Waterline operación excepto que las capas de mecanizado no son planos, sino cilindros con su eje alineado a lo largo del eje rotatorio .
Asignación de trabajo:
Curva espiral. La curva necesaria para indicar el ángulo de la espiral para la estrategia Ángulo lateral.
Nivel superior. Especificar el nivel superior por elementos del modelo. Este nivel define el radio máximo en el modelo donde se realiza el mecanizado. Ver más
Nivel inferior. Especificar el nivel inferior por elementos del modelo. Este nivel define el radio mínimo en el modelo donde se realiza el mecanizado. Ver más
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Estrategia.
Zona de trabajo.
Permite una modificación adicional del área de trabajo seleccionada inicialmente en el Asignación de puestos de trabajo ficha.
Eje rotatorio. El sistema dirige el vector de eje de la herramienta desde el designado Eje Rotatorio. La posición del eje rotativo se puede definir en el inspector de propiedades. Puede ajustar el eje rotativo interactivamente usando la flecha o seleccionarlo en el menú desplegable.
Si el modo está configurado en el WCS X (GlobalCS X), WCS Y (GlobalCS Y) o WCS Z (GlobalCS Z), entonces el eje de rotación se orientará a lo largo del eje correspondiente del sistema de coordenadas.
Dirección. Si el modo es CSS (GlobalCS) (0,0,0) entonces el vector del eje debe ser definido manualmente en los campos X, Y, Z del grupo de dirección personalizado. Especificar la dirección de los cosenos en relación con cada eje.
Origen. Los Origen campo define el punto que actúa como punto de partida de coordenadas para el eje rotativo elegido .
Base CS. El Sistema de coordenadas base (Base CS) cambia el sistema de coordenadas entre los sistemas de coordenadas globales y locales de la pieza.
Posición axial mínima. La distancia mínima de la Origen a lo largo del eje de rotación. Por defecto, se toma de la pieza de trabajo.
Posición axial máxima. La distancia máxima de la Origen a lo largo del eje de rotación. Por defecto, se toma de la pieza de trabajo.
Dominio angular. Este es un área definida por Ángulo de inicio y Ángulo de terminación dentro de la cual se produce el mecanizado. Para cambiar el tamaño de la zona de trabajo puede arrastrar el ratón el lado correspondiente del sector visualizado o especificar el valor numérico exacto en el cuadro de texto que aparece junto a la línea de dimensión.
Ángulo de inicio. El ángulo inicial del sector.
Fin del ángulo. El ángulo final del sector.
Forma de trayectoria.
El formato de salida de trayectoria.
La trayectoria puede estar en una de las siguientes formas:
Lineal. Cuando selecciona esta opción, el trabajo pasa a formar como líneas de intersección entre las superficies mecanizadas y los planos a través de la Eje rotativo. .
Circular. Al seleccionar esta opción, el trabajo pasa a formar líneas de intersección entre las superficies mecanizadas y los planos perpendicular a la Eje Rotatorio.
Espiral. Activar esta opción forma el camino de herramientas en una línea helicoidal continua . El patrón es muy adecuado para el mecanizado de piezas como tornillos e impulsores.
Paso. Es la distancia entre los pases de la herramienta a lo largo del eje rotatorio.
Dirección axial. Dependiendo de la característica de la Formulario de trayectoria o bien define la dirección de la herramienta pasa por sí misma o la secuencia de varias herramientas pasa. En el caso de una espiral cuyo paso coincide con el mecanizado Paso, este parámetro influye en la dirección del giro de la espiral .
Adelante. Los pases de la herramienta se ordenan en el R dirección vectorial del eje otario.
Atrás. Los pases de herramientas se ordenan en el inversa dirección de la R vector del eje otary.
Paso espiral. Define los parámetros de la Espiral toolpath. El valor del paso en espiral puede ser positivo o negativo. El signo define la dirección de torsión.
Igual que el Paso Básico. El camino de herramientas es una sola línea de hélice.
mm, %Diámetro, ángulo. Puede configurarlo como un valor arbitrario, ya sea como una cantidad absoluta, como un porcentaje del diámetro de la herramienta, o como el ángulo de giro de espiral en grados. Cuando el paso de espiral no es equivalente al mecanizado Paso, se produce una secuencia de trayectorias espirales, espaciadas por el mecanizado Paso.
Ángulo por curva. Automáticamente determina el ángulo de hélice basado en la curva de la Asignación de trabajo.
Usa un eje flexible. Al configurar la bandera, el sistema determina automáticamente el eje alrededor del cual se forman los trazos de trabajo en cada sección como la media de los centros de curvatura en la sección. Esto conduce a una trayectoria consistente que mantiene la continuidad y corrige la orientación del eje de la herramienta en relación con la parte. La opción es adecuada para partes asimétricas como cigüeñales
Tipo de fresado.
Se le asignará en casi todas las operaciones, excepto en las operaciones de mecanizado de curvas. Esto permite al usuario controlar el tipo de fresado requerido (subir o convencional) durante el proceso de cálculo del camino de herramientas. Ver más
Los parámetros de la Tipo de fresado son lo mismo. como en el Recorte de la línea de agua operación. Ver más.
Ordenando.
Controla la secuencia de pases del camino de herramientas durante el mecanizado de superficies.

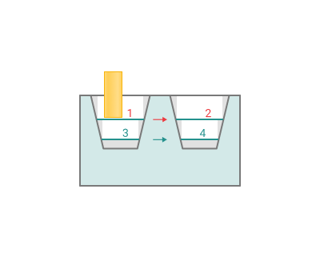

Por capas. La primera capa de todos los perfiles se mecaniza al principio y después se mecaniza la siguiente capa.

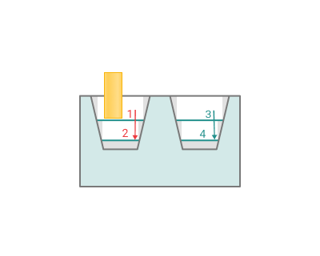

Con cuerdas. Todos los niveles del primer perfil se mecanizan primero. Después se mecanizan todos los niveles del siguiente perfil.
Offset.

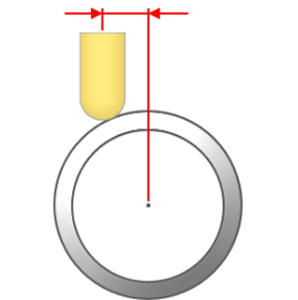

El punto hacia el que se orienta la herramienta puede ser compensado de la Eje rotativo por el valor especificado . Se puede especificar para mejorar las condiciones de corte. El desplazamiento se puede definir como valor absoluto o como los porcentajes del diámetro de la herramienta. Puede ser positivo o negativo.
Niveles de mecanizado:
Define el rango a lo largo del eje de la herramienta para el mecanizado.
Paso de profundidad. Material eliminado en un paso a lo largo del eje de la herramienta entre el Arriba y Niveles inferiores. Si el paso se define como el número de pases, el sistema realizará tantos pases de desbaste como se especifique. Si el paso se define por la distancia o como un porcentaje del diámetro de la herramienta, el sistema calcula el número de pases dividiendo la asignación por el desbaste Paso de profundidad.
Paso Uniforme. Activar la bandera hace que el sistema organice pases de profundidad para proporcionar una profundidad de corte uniforme dentro de la eliminación de material permitida.
El nivel más alto. El radio en el que se realiza el primer pase. Por defecto es el nivel superior más alto de la parte mecanizada.
Nivel inferior. El radio en el que se hace el pase final. Arrastre el cilindro con el ratón y utilice 'Smart snap' para alinearse con una característica para establecer el nivel inferior deseado para el mecanizado. Si el texto en el campo es de color verde, el nivel se calcula automáticamente como la parte inferior de la pieza, wokpiece y accesorios. Para volver al modo automático, simplemente limpie el campo y presione 'Enter'.
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más.
