Operación Morph 4D
Área de aplicación:

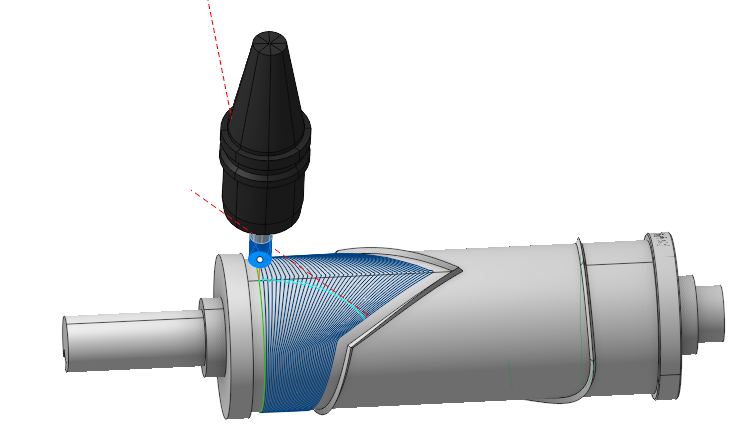

Esta operación de acabado es para 4x y 5x configuraciones y adaptaciones Operación Morph al mecanizado rotatorio de superficies complejas con un eje de rotación distinto o las superficies extendidas a lo largo del eje. Conjunto de orientación de la herramienta como predeterminado Al eje rotatorio, también el Fijo estrategia está disponible, otros las estrategias de orientación de la herramienta están bloqueadas . En el Al eje rotatorio estrategia Ángulo de plomo sólo está disponible. Set de superficie seguro como Cilindro. Para la colisión del soporte disponible Trim toolpath método solamente.
Asignación de trabajo:
Superficies de mecanizado. El sistema utiliza la Machining Superficies para restringir el área de mecanizado. Morph genera pases sólo donde una herramienta tiene contacto con esas superficies. Morph genera pases no entre dos curvas que estableces en la asignación de trabajo, sino entre dos Machining Curvas de contacto de superficies que son más cercanas a esas dos curvas que usted especifica como la Primero y el Segunda curva.
Primera curva. Lo es. a partir de la línea de entre las dos líneas entre las que el sistema genera los caminos de herramientas.
Segunda curva. Es la línea de meta de entre las dos líneas entre las que el sistema genera los caminos de herramientas.
Las líneas de sincronización se utilizan para mejorar la calidad de la transformación en casos difíciles, especialmente al mecanizado de contornos cerrados. A Sincronizar línea especifica dos puntos correspondientes de la Primero y el Segundo Curva. Puede utilizar cualquier tipo de curvas como Sincronización Líneas: bordes, curvas 3D, curvas de geometría 2D. No tienen que empezar y terminar precisamente en el Primero y Segunda curva. Puede dibujar líneas de sincronización en la pestaña geometría 2D.
Geometría extendida. Especifique las superficies tangencialmente a las que puede extender el camino de herramientas, y las líneas a través de las cuales puede alargar el camino de herramientas.
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Estrategia:
Estrategia:
Estos parámetros permiten al usuario lograr un camino de herramientas requerido. Los parámetros de este grupo son los mismos que en el Operación Morph. Ver más.
Tipo de fresado:
Esta característica permite a los usuarios seleccionar la dirección de fresado necesaria (subir o convencional) durante el proceso de cálculo del camino de herramientas. Ver más. Los parámetros de este grupo son los mismos. Recorte de la línea de agua operación. Ver más.
Clasificación:
Controla la organización del camino de herramientas durante el mecanizado de superficies
Punto de inicio. Activar la bandera permite la entrada de coordenadas que marcan el punto de partida de las pasadas de trabajo en el mecanizado de superficie.
Orientación del eje de la herramienta:
Controla la orientación del eje de la herramienta durante el proceso de mecanizado. Al eje rotatorio (donde sólo se puede utilizar el Ángulo lateral) y Fijo están disponibles en esta operación. Estos parámetros son los mismos que en el Operación 5D Surfacing. Ver más.
Recorte:
Permite el salto de superficies no destinados al mecanizado . Los parámetros de Recorte son los mismos que en el Operación de rozamiento de la línea de agua. Ver más.
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más.
