Funcionamiento de la línea de flotación rotativa
Área de aplicación:

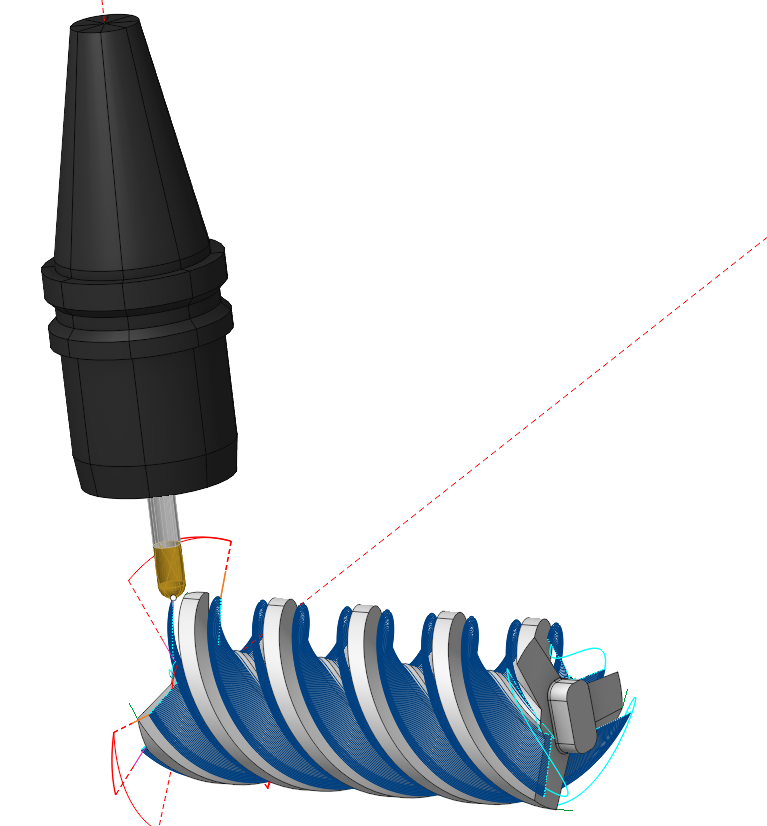

Esta operación se basa en el Afloramiento 5D operación y preconfigurado para un mecanizado rotativo de modelos como un tornillo y rotación del cuerpo. Está disponible para 4x y 5x configuraciones, pero bloquea muchas estrategias de mecanizado de cinco ejes, ángulos de inclinación de herramientas, funciones de evitación de singularidad y desviación de ejes. Sólo viene pre-configurado con el Alrededor del eje giratorio y la estrategia y la Orientación de la herramienta se establece a Al eje rotatorio sólo. Así que, t el sistema genera la herramienta p asses como secciones de la Superficie de mecanizado en un determinado Paso mediante el empleo de cilindros con un eje especificado como el Eje rotativo. La operación procesará todo el modelo cuando el Asignación de puestos de trabajo está vacío.
Asignación de trabajo:
Superficies de mecanizado. Seleccione varias superficies de la pieza como tarea de trabajo. El sistema calculará la trayectoria en función de las superficies elegidas.
Geometría extendida. Especifique las superficies tangencialmente a las que puede extender el camino de herramientas, y las líneas a través de las cuales puede alargar el camino de herramientas.
Superficies para proyección. Estos son los s urfaces destinadas al mecanizado en el que el camino de herramientas se transfiere cuando se habilita el Ruta del Proyecto en la Parte en la ventana Estrategia ficha.
Zona de trabajo. Usar la Zona de trabajo para recortar los pases fuera de las áreas de contención 2D especificadas. Zona de trabajo. Ver más .
Zona de restricción. Además de Zonas de trabajo en el sistema que puede utilizar Zonas restringidas geometría de curvas y bordes para especificar las áreas de la pieza que s se puede evitar mecanizado en la operación actual. Ver más
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Estrategia:
Paso de adaptación:
Este parámetro ajusta las distancias entre los pases de herramienta de acuerdo con los radios de curvatura de la superficie y la herramienta para mantener una altura de vieira uniforme después del mecanizado de superficie. Ver más.
Tipo de fresado:
Se le asignará en casi todas las operaciones, excepto en las operaciones de mecanizado de curvas. Esto permite al usuario controlar el tipo de fresado requerido (subir o convencional) durante el proceso de cálculo del camino de herramientas. Ver más
Los parámetros de la Tipo de fresado son lo mismo. como en el Recorte de la línea de agua operación. Ver más.
Clasificación:
Controla la secuencia de pases de toolpath durante el mecanizado de la superficie. Los parámetros de este grupo son los mismos, como en el caso de 5D Operación de superficie. Ver más.

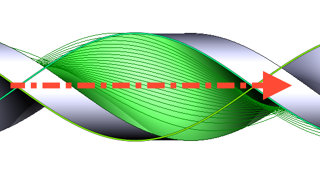

Eje Rotatorio.
Esto es t el eje de los cilindros de sección utilizado para construir las líneas de ruta de la herramienta .
Zona de trabajo:
Permite una modificación adicional del área de trabajo seleccionada inicialmente en el Asignación de puestos de trabajo ficha.
Alisado de esquinas:
Cuando se produce un cambio repentino de la dirección de la herramienta, el control de fresado realiza una desaceleración antes de iniciar el giro, y luego se acelera de nuevo. Este hecho puede conducir a vibraciones y un alto desgaste de la herramienta y la máquina de fresado. El problema se puede resolver si el camino de fresado tiene muy pocas o ninguna roturas. Por esta razón, en el sistema existe la función de suavizado de la vía de herramientas utilizando el radio definido para el mecanizado de esquinas interiores o exteriores del modelo. Los parámetros de este grupo son los mismos, como en el 5D Operación de superficie . Ver más .
Pasos ásperos.
El camino de herramientas es compensado en plano por el Pases ruinosos cantidad de espesor. Los pases adicionales se añaden al contorno por el valor especificado en los parámetros con el número especificado de pasos. Los parámetros de este grupo son los mismos, como en el 5D Operación de superficie . Ver más .
Ruta del Proyecto en la Parte:

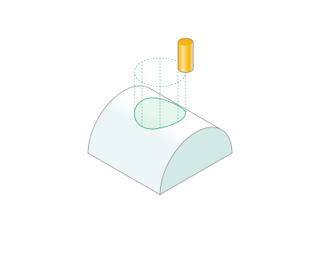

Al configurar la bandera, el sistema genera rutas de herramientas para procesar las superficies identificadas como Superficies para proyección en la ventana Asignación de puestos de trabajo mediante la asignación de la ruta derivada de la Superficie de mecanizado sobre la Superficies para proyección.
En este caso , identificar las superficies de geometría auxiliar, que se pueden obtener a través de construcciones adicionales en el módulo CAD, como el Superficies de mecanizado en lugar de las superficies de la pieza que necesitan fresado directo. Organizar estas superficies para que proyectar el camino de herramientas de ellos es sencillo. Declarar las superficies de fresado como la Superficies para proyección.
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más.
