Contorneado EDM 2d de alambre

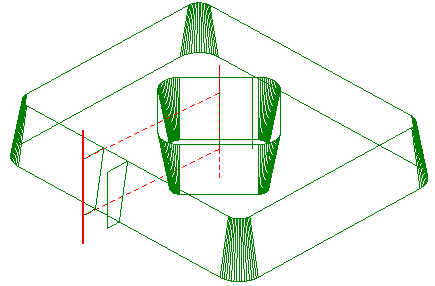

La operación <Wire EDM 2d Contouring> está diseñada para la generación de rutas de alambre a lo largo de contornos planos, así como a lo largo de contornos planos con ángulo de pendiente de alambre (taper) o contorneado 3D. La ruta de alambre resultante se basa en contornos que se encuentran en un solo plano, a diferencia de la Contorneado 4d operación en la que los contornos deben seleccionarse para el plano inferior (plano XY de contornos de trabajo) y el plano superior (plano UV de contornos de plomo).

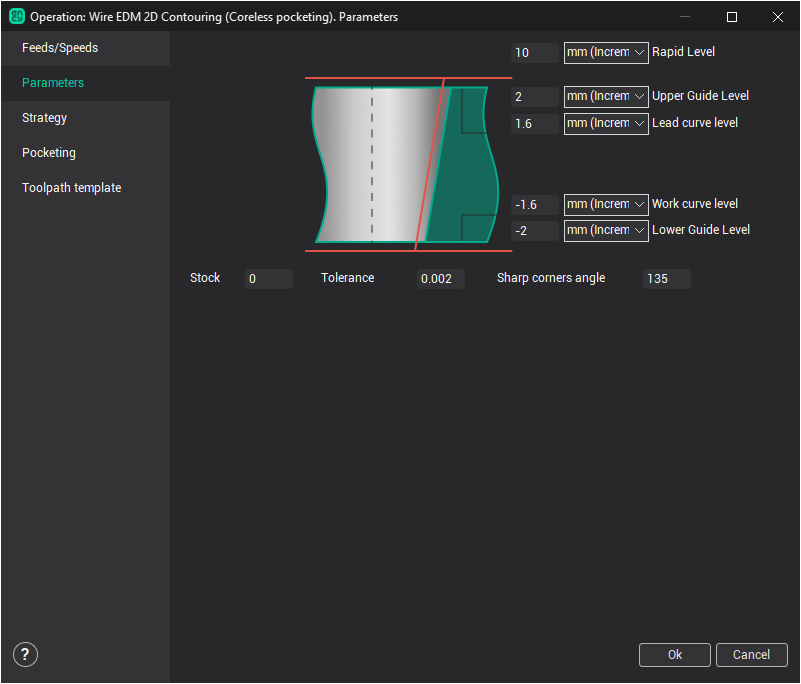

Las opciones específicas para cada operación se definen en la ventana de parámetros de operación de la página < Parámetros > .
Hay las siguientes propiedades de operación disponibles:
< Niveles de trabajo>:
<Nivel rápido> – define el nivel Z donde se realizan los movimientos rápidos. Debe colocarse sobre todos los niveles de trabajo para que los movimientos rápidos se realicen a una altura que esté libre de accesorios, etc.
<Guía superior> – define el nivel Z para la guía superior de la máquina EDM de alambre.
<Lead curve level> – Para el mecanizado en 4d esto define el nivel Z del contorno superior (UV). Para el mecanizado en 2d define la altura a la que se producirá el contorno superior "virtual".
<Nivel de curva de trabajo> – Usualmente el nivel Z del contorno de trabajo (programa).
<Nivel inferior de guía> – define el nivel Z para la guía inferior de la máquina EDM de alambre
<Stock> – valor del stock adicional que se va a utilizar para todos los contornos en operación. El método de cálculo del valor depende del < seleccionadoTipo de compensación> de la página <Estrategia>. Valor de compensación por cada pase es la suma de <Valor de compensación> desde la página <Feeds/Speeds> y el valor <Stock>. El sistema creará una curva equidistante basada en este valor en el <Computadora>, <Ambas cosas.> y <Invierta ambas cosas> tipos de compensación. En <Control> escribir el valor se colocará en el registro con el <Código de compensación> número de la página <Feeds/Speeds> .
<Tolerance> es una tolerancia de cálculo que define la desviación máxima de los alambres de la ruta aproximada del ideal. Si la tolerancia se establece demasiado alto, entonces el tiempo de cálculo podría ser excesivo, a la inversa, si la tolerancia se establece demasiado bajo, entonces pueden empezar a aparecer gomas inaceptables en la parte.
Si el módulo de un ángulo es mayor que el valor definido, entonces se define como obtuso y no se enrollará.
