Puntos de hilo de alambre
En la trayectoria de operaciones de mecanizado de alambre EDM normalmente comienza desde los agujeros premecanizados en la pieza de trabajo. Si los agujeros ya existen en el modelo de pieza de trabajo especificado para el funcionamiento, entonces la ubicación para la entrada del alambre se determinará automáticamente en lugares donde no hay material. Si la pieza de trabajo especificado simplemente como pieza sólida de material sin agujeros, es posible especificar explícitamente los agujeros a través de los cuales se debe roscar el alambre. Para ello es necesario seleccionar la operación de alambre EDM deseada en el modo "Tecnología" y luego seleccionar la pestaña "Holes" en la esquina inferior izquierda de la ventana principal.
Los agujeros se pueden añadir a esta lista introduciendo manualmente las coordenadas, seleccionando primitivas geométricas, o automáticamente cuando se reconoce el modelo 3D. Trabajar con esta ventana no es diferente de rellenar la lista de agujeros para la operación de mecanizado del agujero.
Además, las operaciones de cable EDM soportan el modo de ingeniería inversa. Si la operación no puede encontrar un agujero adecuado en esta lista en el momento del cálculo, crea automáticamente un nuevo agujero para taladrar y lo añade a la lista. Entonces los agujeros de esta lista se pueden exportar a un archivo externo (DXF). Más tarde este archivo con agujeros se puede cargar en otro proyecto u otra aplicación, en la que se realiza el diseño de la pieza de trabajo para la máquina esta parte.

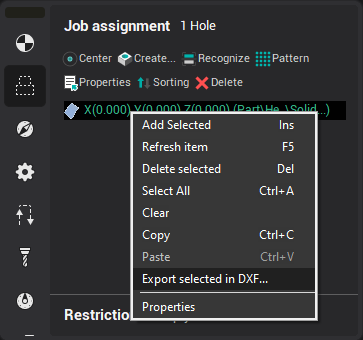

Para exportar una lista de agujeros puede utilizar el menú emergente de esta ventana o <Archivo / Exportar / Exportar agujeros> elemento principal del menú.
