Bolsillo EDM de alambre sin núcleo

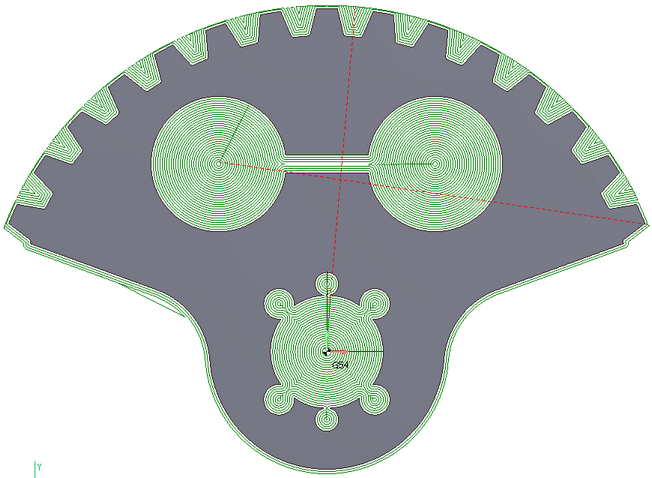

El embolsado sin núcleo de alambre EDM está diseñado para eliminar el material de las áreas sin caer piezas de metal. La trayectoria del alambre generalmente comienza en los agujeros pre-maquinados se encuentran más cerca del centro de la pieza de trabajo. Consta de pasa equidistante o zigzag, posteriormente removido todo el material dentro de los bolsillos.

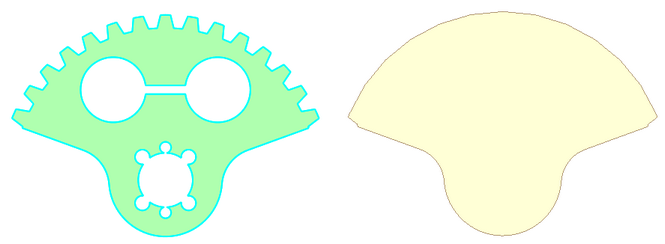

Cuando se utiliza un bolsillo debe especificar en el asignación de tareas Sólo los contornos cerrados. Estos contornos se pueden anidar entre sí y describir las islas, así como los agujeros (bolsillos). pieza de trabajo debe especificarse también para el cálculo correcto de la trayectoria del alambre de embolsado.
|
|
|
|
Asignación de puestos de trabajo |
Piezas de trabajo |
Bolsillo EDM cable no es una operación separada del sistema CAM. Se hace como una opción adicional, que se incluye en el sistema existente 2D y Operaciones de contorneado EDM 4D. Por lo tanto, el embolsado de alambre EDM realiza la eliminación del material áspero, y luego pasa a lo largo de los contornos realizar el mecanizado de acabado de la pieza utilizando condiciones especiales de corte.

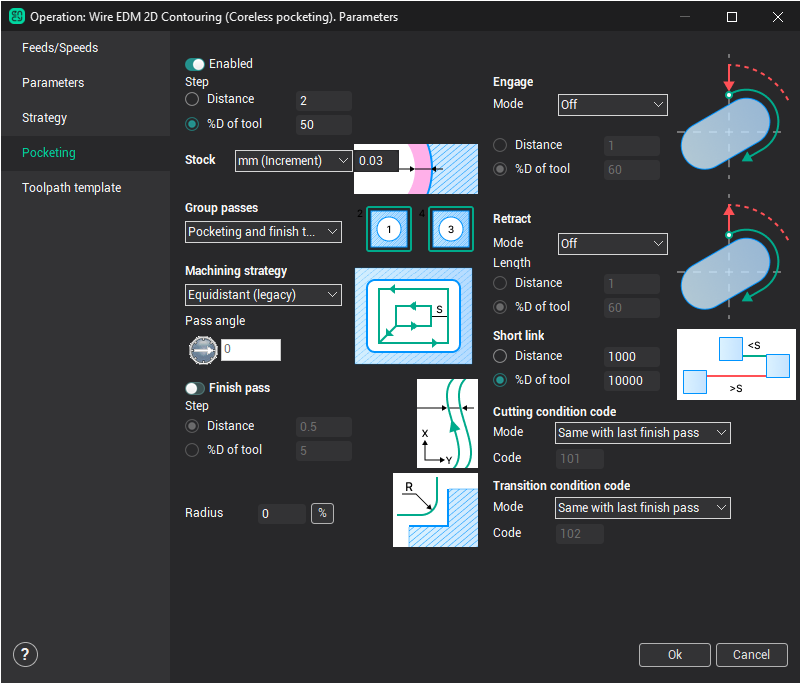

Para activar un ajuste de bolsillo la casilla de verificación apropiada en la ventana de parámetros de operación de cable EDM en la página de bolsillo.
Cuando esta casilla de verificación está habilitada, los paneles de edición de parámetros están disponibles (como estrategia y paso de mecanizado, formas de agrupar pases, etc.).Muchos de estos parámetros son similares a los parámetros correspondientes en las operaciones de fresado.

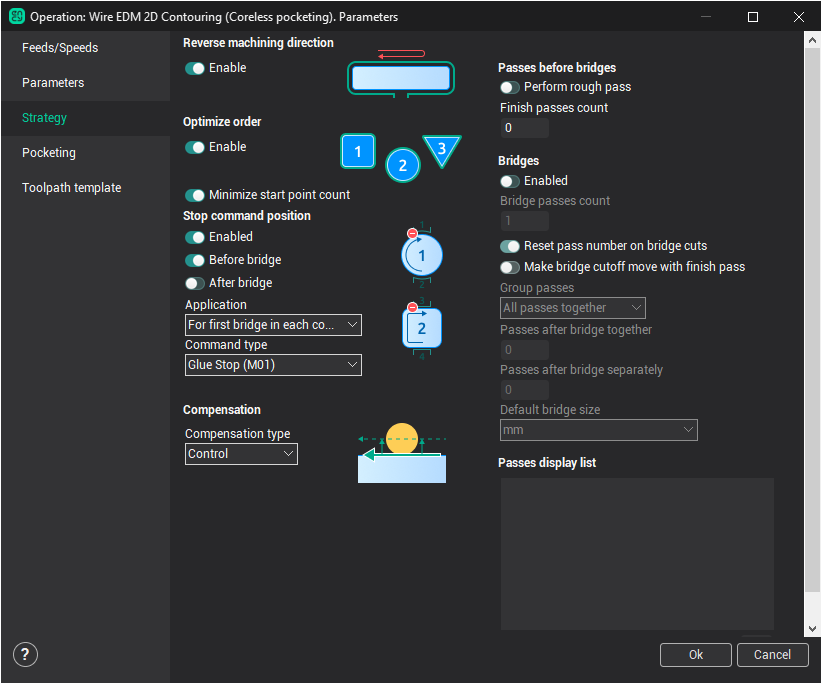

Si usted necesita realizar solamente embolsamiento de material bruto sin realizar pases de acabado a lo largo del contorno, entonces usted debe apagar la casilla de verificación "Realizar pases en bruto" en la página "Estrategia" de la ventana de parámetros de operación.
