Alimentación de barras
Sinopsis de las operaciones
Cualquier mecanizado en el torno suizo comienza desde la alimentación de la barra. Así que la operación de alimentación de la barra debe ser la primera en la lista de operaciones para el torno suizo. En tornos suizos Hanwha genera G300.
Ver la Creación de una sencilla operación de alimentación de barras vídeo para un ejemplo de uso de la operación.

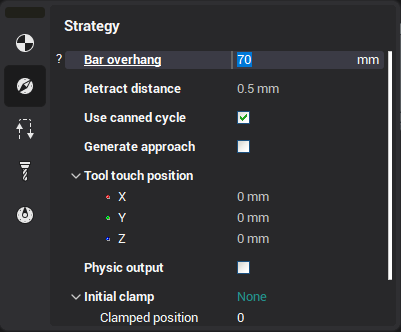

Parámetros de alimentación de barras
Sobresaliente de la barra
La distancia axial entre el punto base del husillo y el punto de punta de la herramienta.
Distancia de retracto
El rebote del limitador-herramienta antes de moverlo lejos.
Usar ciclo enlatado
Si el proceso de transferencia de barras se formalizará como un ciclo para el análisis posterior en el postprocesador o será salida como una secuencia de comandos elementales.
Generar enfoque
Desactive este parámetro si la herramienta ya se encuentra en el punto de inicio después del corte, por ejemplo, en el caso del programa en bucle.
Posición táctil de la herramienta
La posición táctil del punto de punta de la herramienta en el sistema de coordenadas de la pieza de trabajo (G54).
Pinza inicial
Seleccione (opcionalmente) el dispositivo de abrazadera que inicialmente sostiene la pieza y definir los parámetros para su uso. Si está activado, se generarán comandos especiales de CLData para sujetar/desbloquear la pieza durante la alimentación de la barra. Para más información sobre los parámetros de control de la abrazadera, consulte la sección Control de dispositivos de sujeción artículo.
Ejemplo de proyecto(s)
Ver la Turn-Milling/Hanwha proyecto de muestra en el que Alimentación de barras operación se utiliza para posicionar inicialmente la pieza para el mecanizado posterior.
