Subhusillo de trabajo
Sinopsis de las operaciones
Subhusillo de trabajo operación es una adaptación de pick-and-place operación para las máquinas de torneado con sub husillo. hace posible:
para sincronizar los husillos principal y contador.
tomar la parte por el contrahusillo para el mecanizado posterior en ambos husillos
para mover la pieza en el husillo principal
Así que la ruta de la herramienta de esta operación tiene todas las mismas secciones que pick-and-place común tiene.

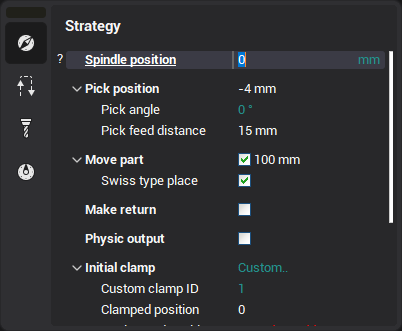

Parámetros de trabajo del subhusillo
Posición del husillo
Posición inicial del husillo principal en las coordenadas físicas para esta operación (si la máquina es torno/swiss-late con 2 husillos). volver sección de la operación anterior.
Posición de selección
La posición del sub-husillo donde se mantendrá la parte.
Pick feed distance
La longitud del movimiento que se realiza utilizando la alimentación de enganche antes de recoger la pieza.
Hacer lugar
Si el parámetro está activado, puede definir la nueva posición de la pieza de trabajo en el husillo activo (distancia desde el WCS hasta el punto base del husillo). Si el parámetro está desactivado, entonces la posición de la pieza de trabajo en el husillo activo no se cambiará.
Lugar tipo suizo
Si el parámetro está activado, entonces el husillo activo se mueve sin la pieza de trabajo, de lo contrario el sub-husillo se mueve con la pieza de trabajo fijada.
Hacer retorno
Si el parámetro está activado, entonces los husillos principales y opuestos no se sincronizarán y se moverán a la posición de inicio. Deshabilite este parámetro si desea que el husillo y el subhusillo permanezcan sincronizados y conectados. Todas las operaciones adicionales se realizan en ambos husillos si no hay movimiento de retorno.
Distancia de retorno de la alimentación
La longitud del movimiento que se realiza utilizando el retráctil de alimentación después de recoger la pieza.
Parámetros de la abrazadera
Definir los dispositivos de sujeción utilizados por el husillo principal o opuesto. Para obtener más información sobre los parámetros de control de la abrazadera, consulte la sección Control de dispositivos de sujeción artículo.
Espera a otro canal
Si este parámetro está activado, entonces el "Espera." Se insertará el comando CL-data antes de la aproximación de la operación de trabajo del Subhusillo. Esto significa que esta operación comenzará el mecanizado sólo después de que la operación del otro canal complete su mecanizado.
Este parámetro es visible sólo si hay al menos 2 canales en el esquema de la máquina y la operación anterior es de otro canal.
Parámetros de aproximación/retorno
El grupo común (para la mayoría de las operaciones del sistema CAM) de parámetros, definiendo las secciones de aproximación y retorno de la operación. Normas de enfoque y retorno documentación para más información.
Sincronización de husillos
Los Subhusillo de trabajo operación genera automáticamente Nuevo comando CL-data para el Sincronización de husillos.
Ejemplo de proyecto(s)
Ver la Turn-Milling/Hanwha proyecto de muestra para un ejemplo de mecanizado de piezas de torno con la sincronización de husillos.
Véase también:
Operaciones de traslado de piezas
Requisitos de la máquina para las operaciones de movimiento en pieza
Control de dispositivos de sujeción
