Aproximaciones compuestas y retracciones de las operaciones de fresador


Un movimiento de aproximación se realiza en el mismo plano que el contorno que se mecaniza. Un movimiento de aproximación es una parte del camino de herramientas de mecanizado, que se añade al punto de partida del contorno que se mecaniza. Puede consistir en tres áreas: área de inclusión del camino de herramientas, el área de aproximación en sí y el área que representa un complemento al contorno que se mecaniza. Utilizando estos tres métodos, el usuario puede obtener un camino de herramientas de aproximación óptimo en cada caso.

Activación de la compensación del radio de la herramienta

La activación y cancelación de la compensación de radio de corte sólo se puede realizar en lineal herramienta Los movimientos, ya sea tangente o normal (perpendicular), se mueven al siguiente camino de herramientas, o desde un punto arbitrario. Inmediatamente después del área de activación de compensación del camino de herramientas, puede haber un área de aproximación, o un área de extensión de contorno, o el propio contorno, dependiendo de las condiciones y opciones seleccionadas por el usuario. El área de activación de compensación se utiliza para definir el movimiento lineal en el código NC que se utiliza para aplicar compensación de radio de corte. También incluiría los comandos <G41> o <G42>, así como los números de desplazamiento utilizados (normalmente definidos con un <D> o <H>). Las herramientas utilizadas para definir estos parámetros se encuentran en la página <Toolpath>. Utilizando las opciones en el área <Compensation switch cut>, el usuario puede seleccionar el método requerido para aplicar la compensación de corte para el control CNC. La longitud de este movimiento se puede definir en el campo <Distancia>. En el cuadro combinado "Usar" se selecciona en algunos casos se necesita añadir el corte de compensación.

  • Cuando la compensación está activada. El corte del interruptor de compensación se añade a la ruta de herramientas sólo si ha activado la corrección del radio de la herramienta. La corrección puede ser activada o desactivada para toda la operación en la página "Introducir/salir" con un interruptor adecuado. Para habilitar la corrección también debe establecer el indicador de compensación de uso para el contorno específico en el Ventana de asignación de trabajo.

  • Nunca. El corte del interruptor de compensación no se añadirá.

  • Siempre. El corte del interruptor de compensación siempre se añadirá, incluso si la corrección del radio de la herramienta está apagada.

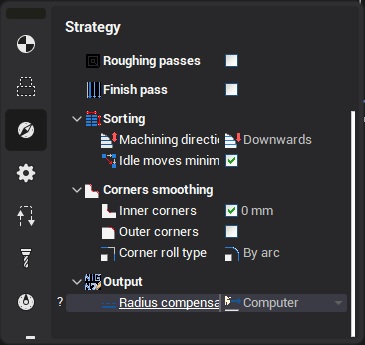

images/download/attachments/128535912/image2024-7-11_17-16-31.png

El área de activación de compensación está formada por el sistema de accionamiento de la unidad de fresado; las unidades antiguas forman una transición lineal simple, los CNC más modernos pueden crear un camino de herramientas con control sobre el contacto de la herramienta con la pieza de trabajo.

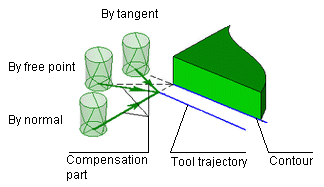

La imagen siguiente muestra los métodos disponibles para los movimientos adicionales necesarios para aplicar la compensación del radio de corte. Estos movimientos se unen al inicio del camino de la herramienta. En esta imagen no se utilizan el enfoque y los movimientos de aproximación adicionales. Las líneas discontinuas muestran los métodos tangentes, arbitrarios y normales (perpendiculares) de los movimientos de la aplicación de compensación. Las líneas con flechas son los caminos de herramientas que se producirán en la máquina CNC basado en el valor de radio de la herramienta que se introduce en el control CNC por el operador.

images/download/attachments/128535912/f_clip0287.png

Enfoque

En lugar de sumergir la herramienta en la pieza de trabajo en el punto de inicio de un contorno, es posible añadir un movimiento de aproximación. Las opciones no son ninguna, tangente, normal y desde el punto de inicio. Esta ruta de aproximación se conectaría directamente al contorno mismo, o, si se selecciona un movimiento <Aproximación adicional> se conectará a esto. Si también se selecciona un <Corte de interruptor de compensación>, este movimiento se añadirá antes de que se mueva el enfoque, y el comando de compensación será la salida en el código NC. En consecuencia, si se activa la compensación (Página del modelo) no fue activado, luego la herramienta seguirá el centro de la curva de aproximación. La aproximación se puede definir en la ventana <Toolpath>. En el campo <Approach path>, el usuario puede elegir el tipo de aproximación: <Sin aproximación>, <Arc>, <Normal>, <Tangent>, <Angle to tangente>.

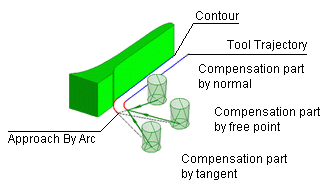

La imagen siguiente muestra un movimiento de aproximación de arco. El final del arco toca el contorno de los modelos. En realidad, el área de aproximación forma parte del contorno de mecanizado. La cuestión de si utilizar un movimiento de aproximación o no tiene que ser decidida por el usuario. Depende de las condiciones y requisitos específicos del modelo que se está mecanizando.

images/download/attachments/128535912/f_clip0289.png

La siguiente imagen muestra un acercamiento usando ángulo a tangente. Esto también usa un corte de interruptor de compensación como en el ejemplo anterior.

images/download/attachments/128535912/f_clip0290.png

Área de extensión de Contour.

Puede ser necesario en ocasiones, para extender el inicio de un contorno, o el final, o ambos. Para lograr esto en el sistema CAM utilizamos las opciones <Aproximación adicional> y/o <Retracción adicional>. Se añade una aproximación adicional al inicio de un contorno, se añade una retracción adicional al final. En general, se utiliza cuando se mecanizan curvas cerradas, cuando coinciden los puntos de inicio y final del contorno. Cuando el mecanizado comienza y termina en el mismo punto en un contorno, entonces se puede dejar una <Marca de testigos> en el contorno. Esto se debe a las cargas desiguales en la herramienta debido a población eliminación.

Ese área de extensión puede estar formada por dos métodos, ya sea tangente a los puntos de inicio y final o a lo largo del contorno. Al usar el modo <Tangent>, se debe notar que en algunos casos la tangente puede estar apuntando hacia el modelo y así tomar las acciones necesarias para evitar daños al modelo. Los movimientos de aproximación y retracción adicionales se definen en la ventana <Toolpath>. En el área <Approach type> el usuario puede elegir el tipo de aproximación: <None>, <Along curve> y <Tangent>.

images/download/attachments/128535912/f_clip0292.png

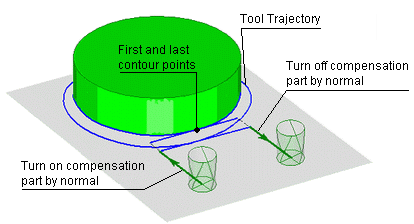

La imagen anterior muestra la situación en la que se definen las áreas de aproximación y retracción adicionales utilizando el método <Tangent>. No se utilizan los movimientos de aproximación y retracción y se utiliza un corte de interruptor de compensación <Normal> <Normal>. Se utiliza un movimiento tangente adicional al final y un interruptor de compensación normal para cancelar la compensación del radio de corte.

images/download/attachments/128535912/f_clip0293.png

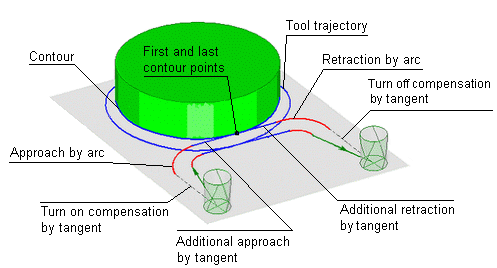

La imagen anterior muestra una situación similar al ejemplo anterior, pero también con movimientos de aproximación y retracción.

images/download/attachments/128535912/f_clip0294.png

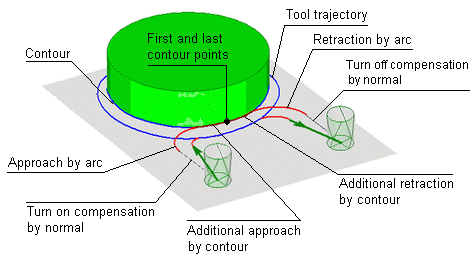

Este ejemplo tiene la opción a lo largo del contorno seleccionada, las opciones <Aproximación adicional> y <Retracción adicional> se establecen en < Curva larga>.

Cambio del radio de compensación de la herramienta.

En la página In/Lead Out del Plomo puede habilitar o desactivar el uso de la corrección en el radio de la herramienta. Dependiendo del tipo de operación el panel de corrección puede cambiar su apariencia.

El panel de corrección en las operaciones de contorneado tiene un interruptor que le permite especificar sólo dos opciones: "la corrección está activada" y "la corrección está apagada". Si la corrección está activada, se convierte en campo de entrada disponible donde se puede establecer el valor del radio de compensación. Este valor no afecta al cálculo del camino de herramientas y las coordenadas mostradas en el programa NC. Sólo establece un valor que se utiliza en el modo de simulación para simular el comportamiento del control CNC. CNC, con la inclusión de la corrección, cambiando la herramienta de la ruta programada por una cantidad especificada en el corrector al radio de herramientas. El radio de compensación se puede especificar bien en las unidades actuales del sistema (mm o pulgadas), o un porcentaje del diámetro de la herramienta.

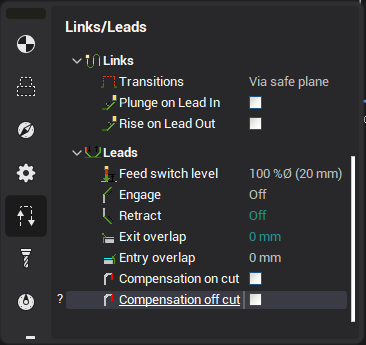

images/download/attachments/128535912/image2024-7-11_17-17-18.png

El panel de corrección de Waterline y algunas otras operaciones, tiene un cuadro combinado que contiene varios posibles modos de corrección. Dependiendo del radio del modo de corrección toma automáticamente cero o un valor igual al radio de la herramienta.
