Operación de acabado de la línea de agua
Área de aplicación:

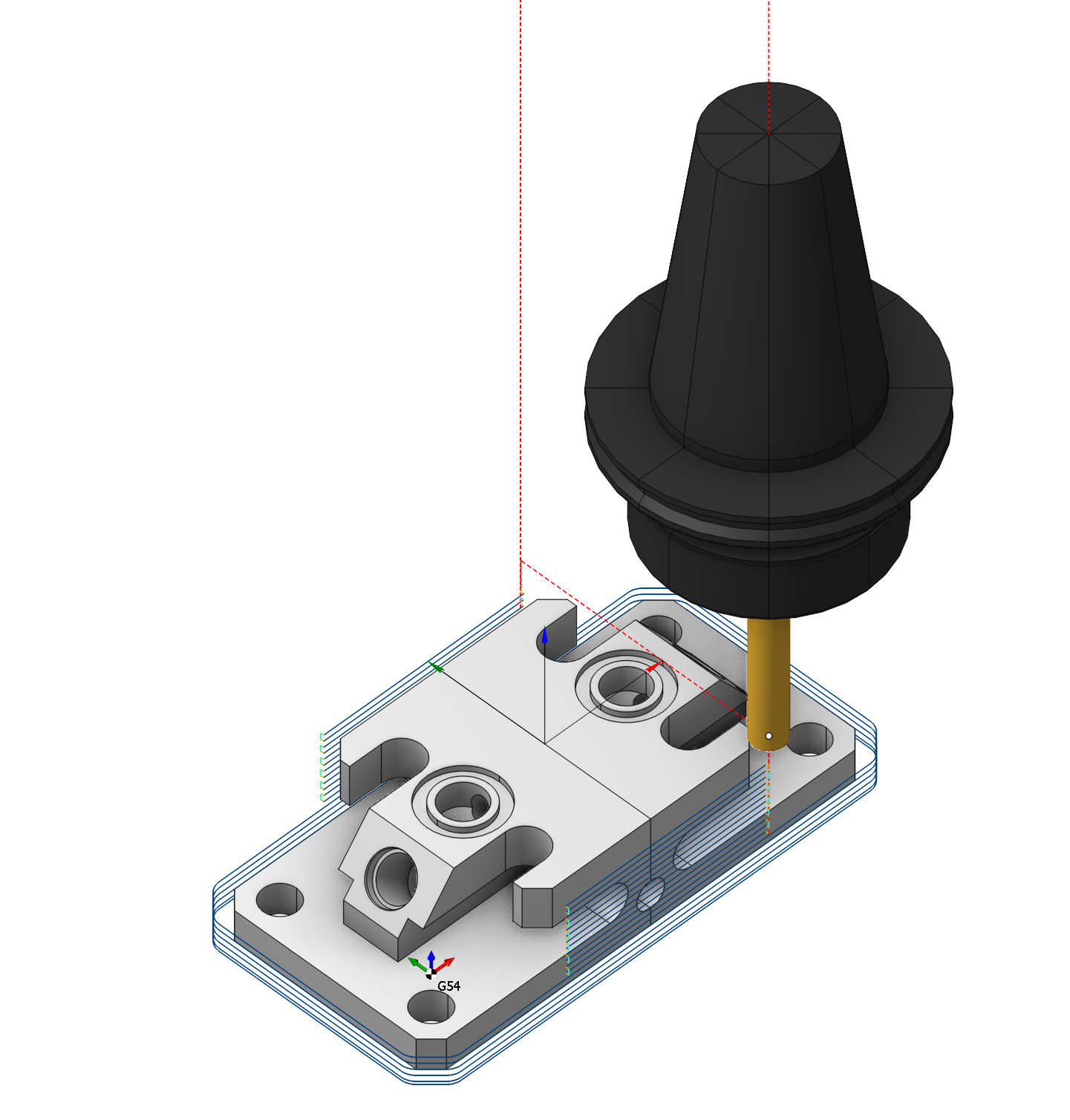

La operación de acabado de la línea de agua da un buen resultado cuando se mecanizan modelos o sus piezas que tienen sus principales superficies cerca de vertical. Para el mecanizado del acabado de las áreas planas, el usuario debe utilizar Operaciones de aviones. Ver más.
Configuración:
Los Configuración se utiliza para configurar los parámetros primarios del proyecto. Esto puede implicar el posicionamiento de la pieza en el equipo, el sistema de coordenadas de la pieza, y más. Ver más
Asignación de trabajo:
Caras. Seleccione varias superficies de la pieza como tarea de trabajo. El sistema calculará la trayectoria en función de las superficies elegidas.
Bolsillo. Para simplificar esta tarea, podemos reconocer los elementos de las piezas en un modelo 3D y convertirlos automáticamente en elementos básicos de asignación de trabajo, como zonas de trabajo y niveles de mecanizado. Ver más
Zona de trabajo. Las zonas de trabajo se utilizan para definir las áreas de piezas que deben ser mecanizadas mediante operaciones de fresado de desbaste y acabado. Ver más
Zona de restricción. Además de Zonas de trabajo en el sistema que puede utilizar Zonas restringidas especificar las áreas de la pieza que no deben ser mecanizadas en la operación actual. Ver más
Nivel superior. Especificar el nivel superior por los elementos del modelo. Ver más
Nivel inferior. Especificar el nivel inferior por los elementos del modelo. Ver más
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Estrategia:
Paso de profundidad.
Material eliminado en un paso a lo largo del eje de la herramienta entre el Arriba y Niveles inferiores.

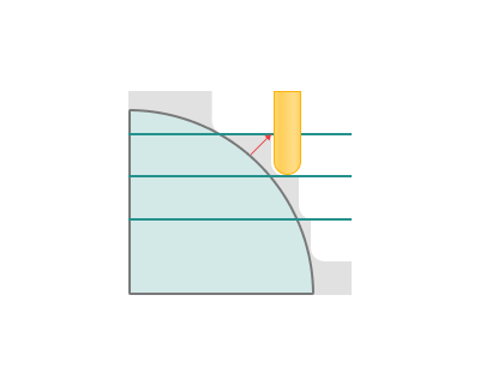

Vieira. Si está desactivada: distancia entre pases se define sólo en el parámetro Paso de profundidad.
Si está habilitado: el paso de mecanizado se calcula automáticamente sobre la base del máximo dado altura de la vieira. Cuando sea necesario, los pases de herramientas se generarán más estrechamente entre sí para alcanzar la altura deseada de vieira.

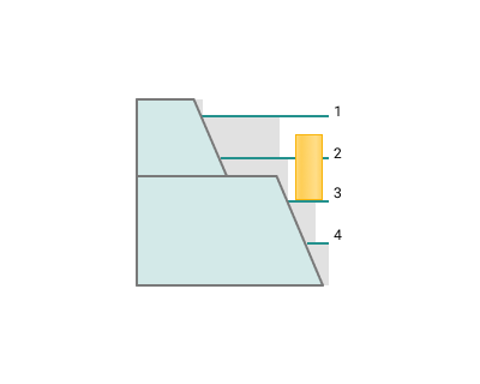

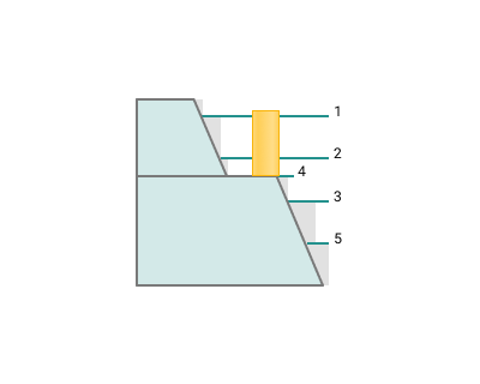

Despejen los pisos. Se aplican pases adicionales para caras planas.
Niveles de mecanizado.
Define el rango a lo largo del eje de la herramienta para el mecanizado. Operación de desbaste de la línea de agua. Ver más
Tipo de fresado
Se le asignará en casi todas las operaciones, excepto en las operaciones de mecanizado de curvas. Esto permite al usuario controlar el tipo de fresado requerido (subir o convencional) durante el proceso de cálculo del camino de herramientas. Operación de desbaste de la línea de agua. Ver más
Ordenando.
Controla la secuencia de pases durante el mecanizado de la superficie .

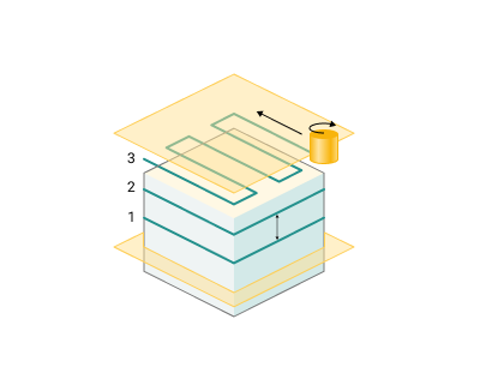

Abajo. Para modelos, que tienen superficies cercanas a la vertical, mecanizado hacia abajo se recomienda.

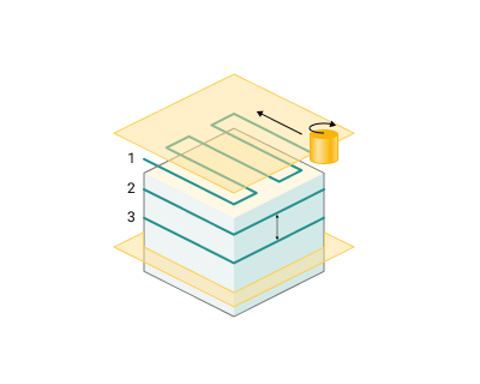

Arriba. Mecanizado hacia arriba se aconseja para su uso en modelos con superficies de creación de forma que están más cerca de horizontal.
Zona de trabajo.
Permite una modificación adicional del área de trabajo seleccionada inicialmente en el Asignación de puestos de trabajo . Algunos grupos de parámetros funcionan de manera similar a la Operación de terminación del avión. Ver más
Recortando.
Permite el salto de superficies
no destinados al mecanizado
y permite la extensión del camino de herramientas
. Este grupo de parámetros funciona de manera similar a la Operación de desbaste de la línea de agua. Ver más
Esquinas suavizando.
Cuando se produce un cambio repentino de la dirección de la herramienta, el control de fresado realiza una desaceleración antes de iniciar el giro, y luego se acelera de nuevo. Este hecho puede conducir a vibraciones y un alto desgaste de la herramienta y la máquina de fresado. El problema se puede resolver si el camino de fresado tiene muy pocas o ninguna roturas. Por esta razón, en el sistema existe la función de suavizado de la vía de herramientas utilizando el radio definido para el mecanizado de esquinas interiores o exteriores del modelo.
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más
