ENCY - CAD/CAM para fresado 2.5D y 3D
Eficiencia de tiempo - prioridad #1
El fresado de 3 ejes es fundamental en cualquier sistema CAD/CAM, y ENCY lo mejora con estrategias inteligentes y automatizadas que aceleran la programación y aumentan la productividad.
El desbaste está automatizado, reconociendo las características de la pieza para optimizar la eliminación de material y reducir los tiempos de ciclo. La herramienta flexible de contorneado 2D de ENCY permite un control preciso, mientras que el mecanizado y taladrado de orificios se simplifican con el Mecanizado Basado en Características (FBM).
Las estrategias de acabado están completamente soportadas, incluyendo opciones avanzadas para la calidad superficial. Con trayectorias de herramienta conscientes de la máquina, ENCY optimiza cada movimiento según la máquina específica, asegurando máxima eficiencia.
La plataforma gestiona flujos de trabajo con múltiples piezas sin problemas, reordenando automáticamente las tareas para ahorrar tiempo de máquina. También incluye verificación de código G, una vasta biblioteca de postprocesadores y simulación completa de gemelo digital para una validación precisa del mecanizado.

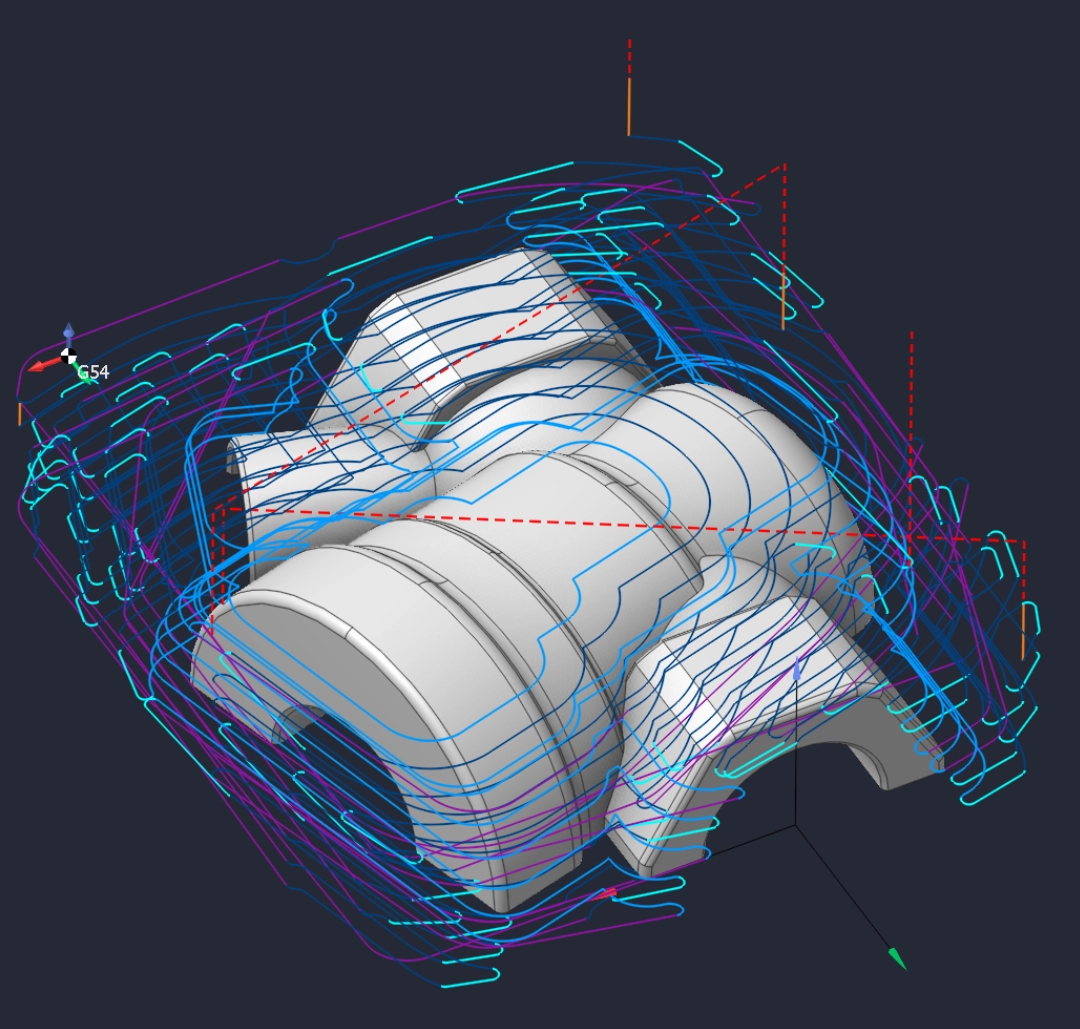

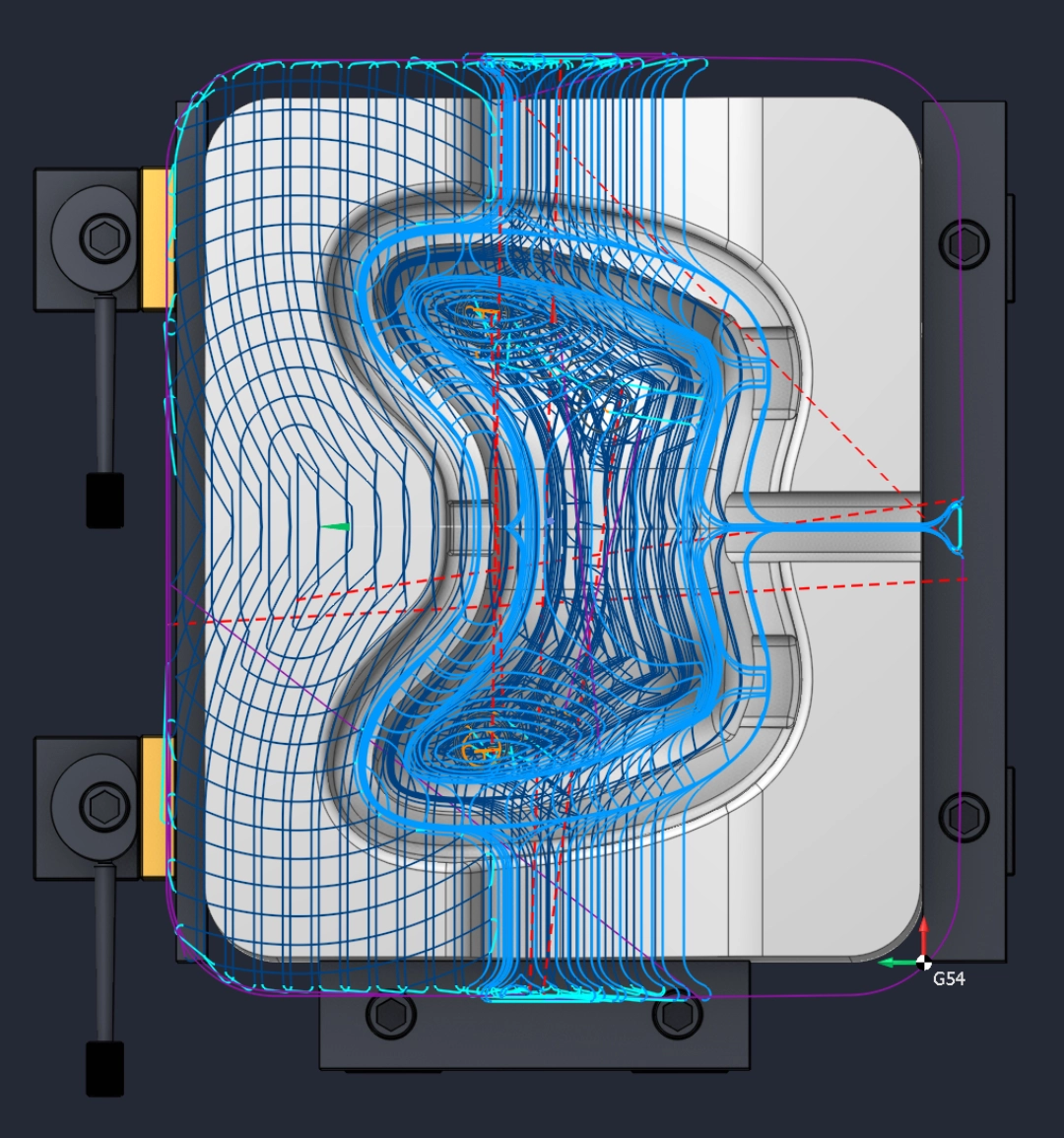

Desbaste Avanzado en Z (Waterline)
Eliminación de material eficaz
El Desbaste Waterline en ENCY ofrece estrategias de desbaste adaptativas y equidistantes para garantizar la eliminación óptima de material en piezas complejas, seleccionando automáticamente el mejor enfoque según la geometría.
Estrategias Adaptativas y Equidistantes:
El sistema aplica inteligentemente estrategias de desbaste adaptativas o equidistantes, según las características específicas de la pieza, garantizando una eliminación eficiente de material y un contacto constante con la herramienta.
Selección Automática de Estrategias para Geometrías Diversas:
Selecciona automáticamente el enfoque óptimo para diversas características de la pieza, como bolsillos cerrados y abiertos, cavidades, ranuras, salientes, nervaduras y canales, abarcando todos los elementos clave que normalmente se encuentran en las operaciones de desbaste.
Cálculo de Trayectorias con Conocimiento del Material en Bruto:
Actualiza continuamente el estado del material en bruto, generando trayectorias eficientes que minimizan los cortes en el aire y maximizan la eliminación de material.
Cálculo de Trayectorias Ultra Rápido:
Los algoritmos avanzados de ENCY permiten una generación de trayectorias ultra rápida, reduciendo significativamente el tiempo necesario para preparar operaciones de desbaste y acelerando la producción en general.
Avance Adaptativo:
Ajusta dinámicamente la velocidad de avance según las condiciones de corte, asegurando una carga óptima de la herramienta. Mejora la eficiencia acelerando en zonas de material más blando y reduciendo la velocidad en áreas más duras, mejorando tanto el tiempo de mecanizado como la vida útil de la herramienta.
Más funciones de desbaste
Simulación Avanzada y Evitación de Colisiones:
La simulación completa garantiza la prevención de marcas, colisiones, sobrecargas y verifica el espacio libre del husillo y el portaherramientas para asegurar una operación suave y segura.
Cálculo de Trayectorias Conscientes de la Máquina:
Las trayectorias se generan teniendo en cuenta completamente la cinemática de la máquina y los dispositivos dentro de la zona de trabajo, asegurando un mecanizado seguro y sin colisiones, personalizado según la configuración específica de la máquina.
Interfaz Interactiva:
La interfaz intuitiva e interactiva permite a los usuarios ajustar rápidamente parámetros, simular y optimizar trayectorias, haciendo que el proceso de desbaste sea más eficiente y fácil de usar.
Ahorro de Tiempo con la Función Step-Up:
La función step-up agiliza el semiacabado de paredes inclinadas, ahorrando tiempo mientras mantiene un mecanizado de alta calidad.

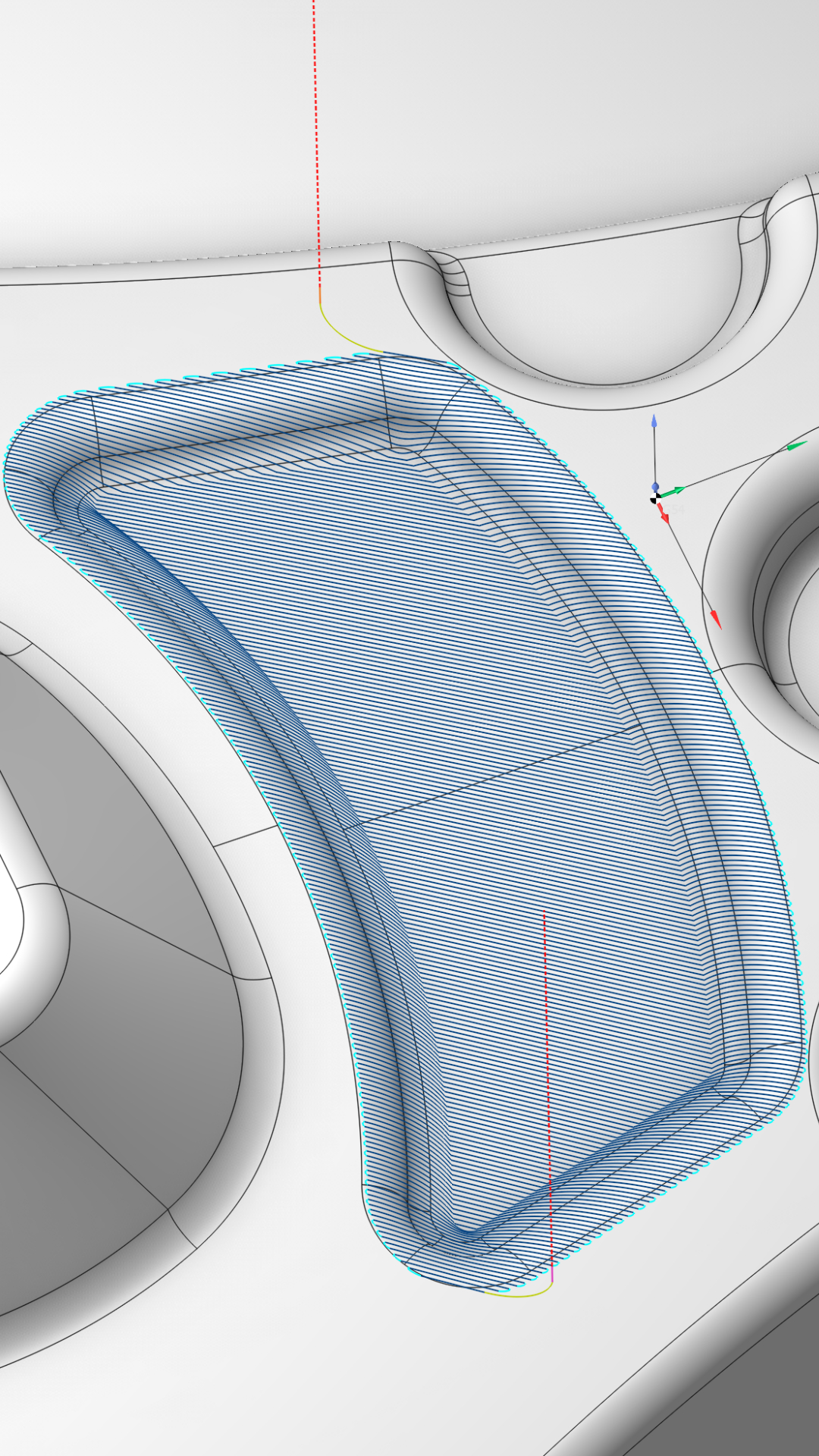

Clear Flats para Mecanizado Preciso de Superficies Planas:
La función clear flats asegura que se generen pasadas adicionales en superficies planas, logrando un mecanizado preciso y reduciendo los tiempos de ciclo en estas áreas.
Con el Desbaste Waterline de ENCY, los usuarios pueden esperar un proceso de desbaste rápido, flexible y seguro que se adapta a las necesidades específicas de sus piezas y máquinas, ahorrando tiempo y mejorando la eficiencia general.

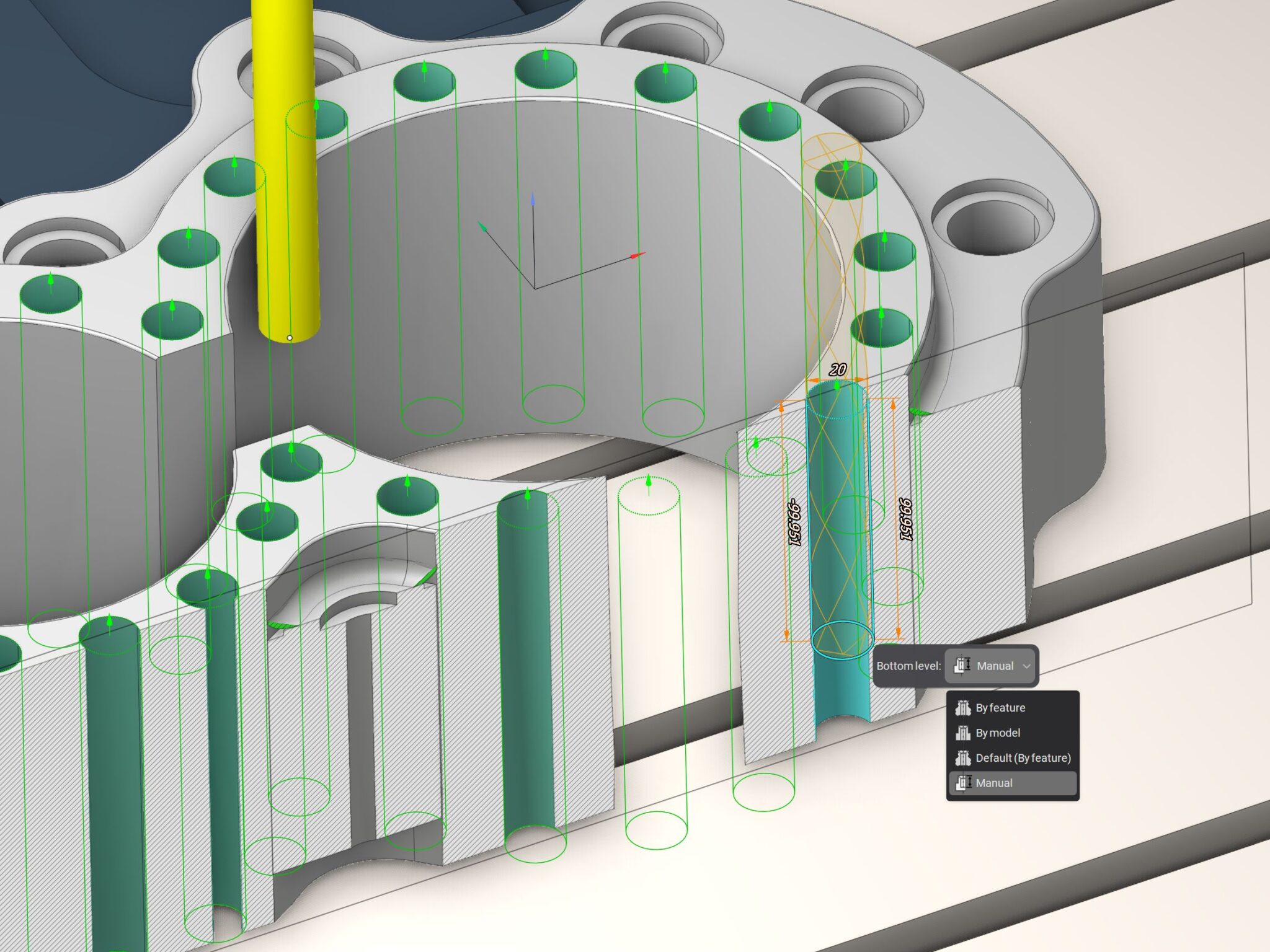

Hole Machining
Programación NC Rápida y Sin Errores:
Interfaz Interactiva: ENCY simplifica la creación de programas de mecanizado de orificios con su interfaz intuitiva y fácil de usar.
Reconocimiento Automático de Orificios: Detecta y categoriza automáticamente los orificios en modelos 3D, garantizando una programación precisa y eficiente.
Funciones de Seguridad
Monitoreo del Material Actual: ENCY garantiza la seguridad de las operaciones considerando el estado actual de la pieza de trabajo, identificando automáticamente el nivel superior del orificio para una profundidad de taladrado precisa.
Transiciones Seguras: Al taladrar en diferentes niveles, ENCY proporciona transiciones seguras entre operaciones, evitando colisiones y asegurando un movimiento suave de la herramienta a través de diferentes profundidades.
Ciclos de Taladrado
Los siguientes ciclos son compatibles en las operaciones de mecanizado de orificios: Taladrado Simple, Taladrado con Pausa, Eliminación de Virutas, Rotura de Virutas, Roscado, Escariado, Fresado de Roscas, Bolsillos de Orificio, Roscado con Eliminación de Virutas, Roscado con Rotura de Virutas, Mandrinado de Ranuras.
Salida Flexible
Ciclos Predefinidos o Código Manual: Exporta programas NC en ciclos predefinidos simplificados o en código manual detallado para un control personalizado.
Creación Interactiva de Patrones de Orificios
Creación de Patrones en la Interfaz: Diseña rápidamente patrones de orificios directamente en la interfaz, asegurando una colocación precisa en geometrías complejas.

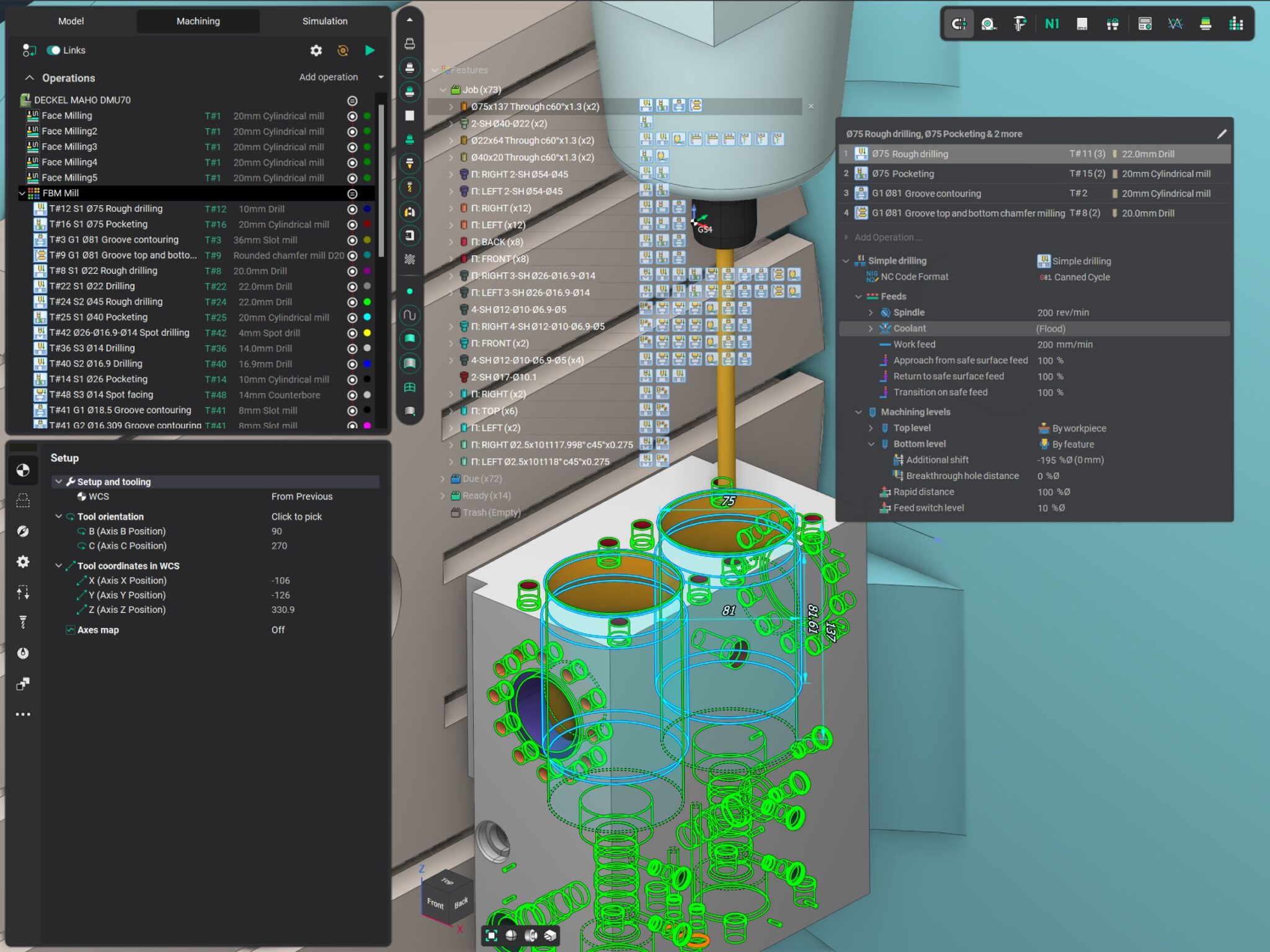

Mecanizado de Orificios con FBM
Taladrado con FBM: Procesamiento de Cientos de Orificios con Solo Unos Clics
Reconocimiento y Agrupación Automática de Orificios:
La tecnología de Mecanizado Basado en Características (FBM) de ENCY detecta y agrupa instantáneamente cientos de orificios en el modelo, permitiendo una programación eficiente y optimizada.
Creación Automática de Procesos Multietapa:
Con solo unos clics, ENCY genera automáticamente el proceso completo de mecanizado para operaciones de orificios multietapa, manejando tareas como taladrado, escariado, roscado y más, asegurando trayectorias eficientes y precisas.
Esta automatización permite una configuración y ejecución rápida de operaciones complejas de mecanizado de orificios, ahorrando tiempo y esfuerzo significativos.

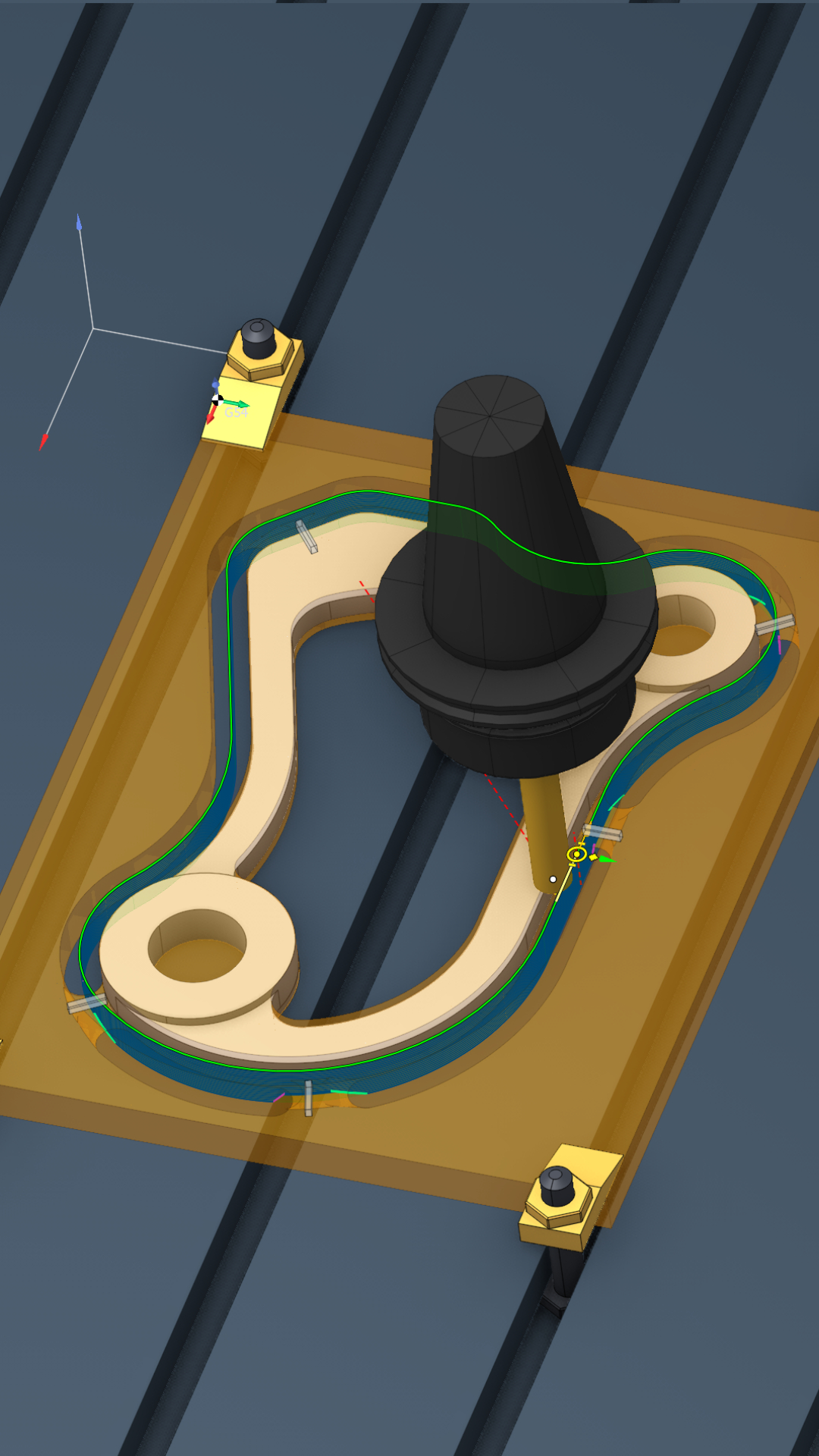

Contorneado

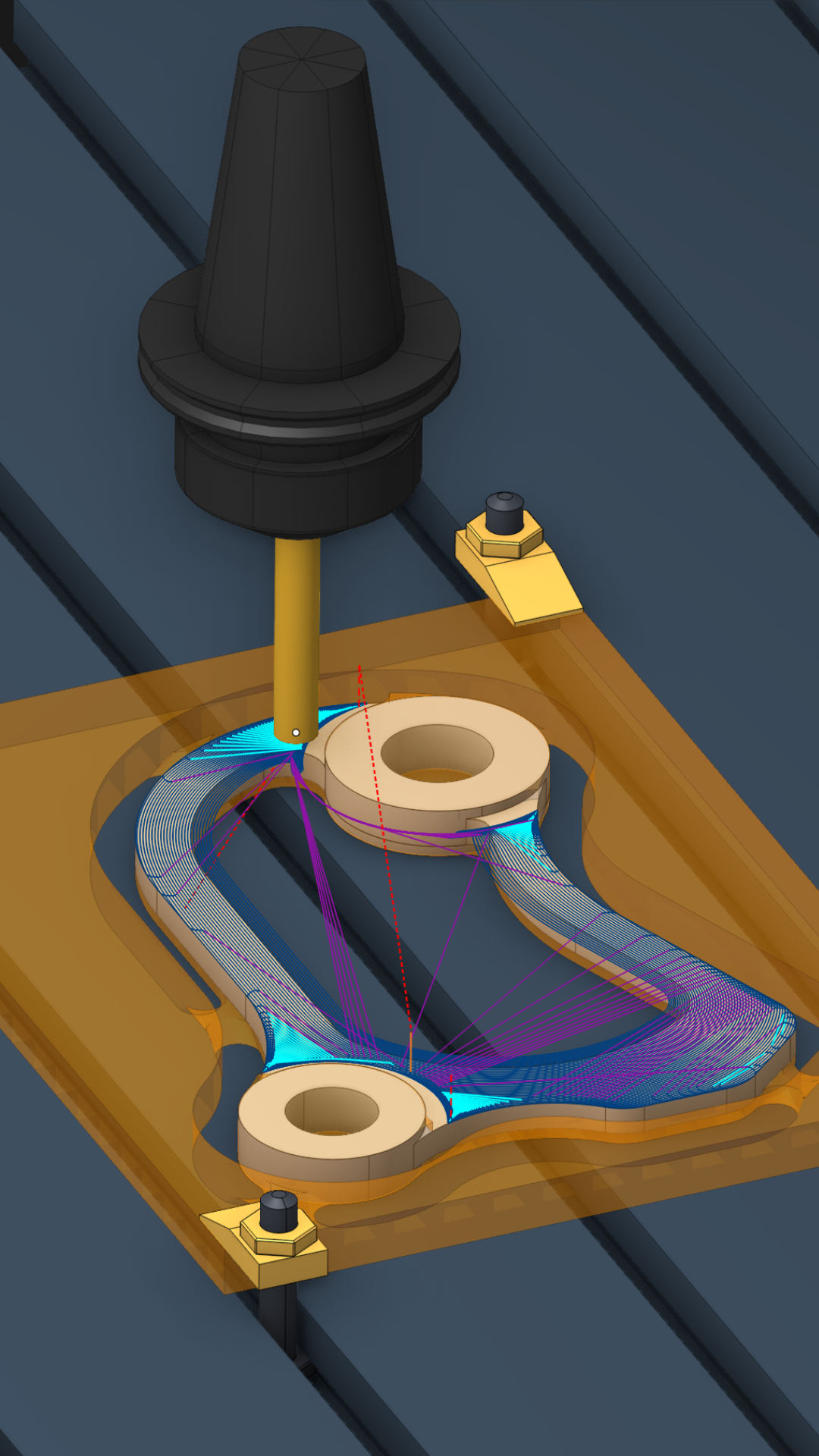

Contornos 2D y 2.5D
Una operación versátil y multifuncional diseñada para manejar trayectorias de herramienta simples y complejas. Esta operación también admite contorneado 2.5D, lo que permite mecanizar en múltiples niveles Z en una sola operación. La edición interactiva de trayectorias en la vista 3D permite ajustes en tiempo real para un control preciso.
Las funciones clave incluyen:
•Limpieza Z para superficies verticales suaves,
•Mecanizado helicoidal para una eliminación eficiente de material,
•Pasadas de desbaste y acabado para un mecanizado optimizado,
•Clasificación inteligente de contornos para optimizar trayectorias,
•Suavizado de esquinas para bordes afilados,
•Funcionalidad de pestañas para sujeción segura de la pieza,
•Función especializada de ranura en T para socavados,
•Salida opcional con o sin comandos CRC (Compensación de Radio de Herramienta).
Esta operación ofrece máxima flexibilidad y precisión, lo que la hace ideal tanto para tareas básicas como avanzadas de contorneado.

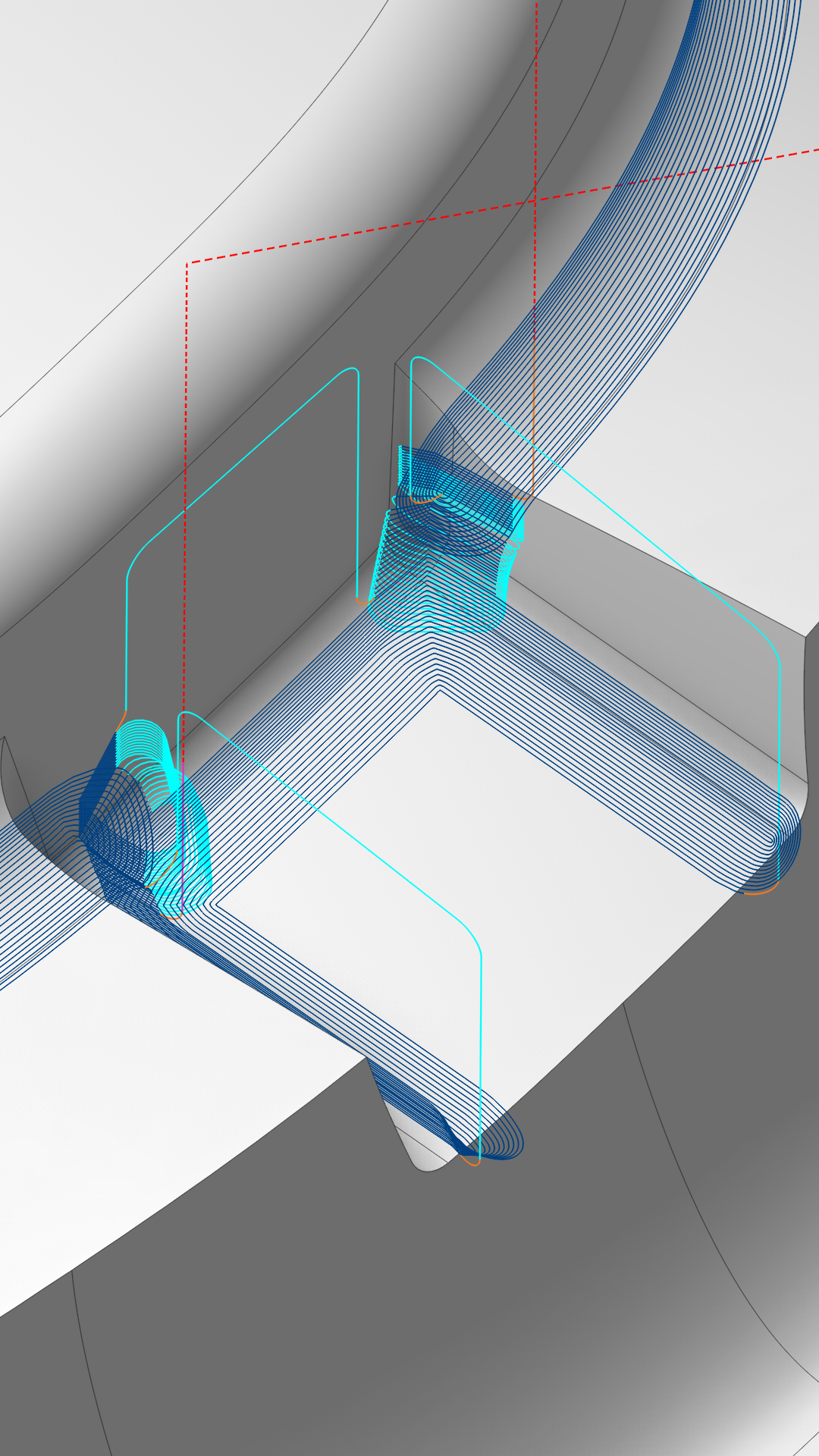

Material residual, chaflanes, pulido
Las operaciones de material residual en ENCY ofrecen control preciso sobre el material sobrante tras el desbaste, mejorando tanto la eficiencia como la precisión. Las trayectorias de material residual se enfocan en áreas que las operaciones anteriores no pudieron alcanzar, asegurando que no quede material sin mecanizar.
•Material residual: Apunta a áreas no mecanizadas dejadas por pasadas de desbaste anteriores, asegurando que se elimine todo el material para un acabado completo y preciso.
•Mecanizado de lápiz: Refina esquinas agudas y espacios estrechos, ofreciendo precisión detallada en geometrías complejas.

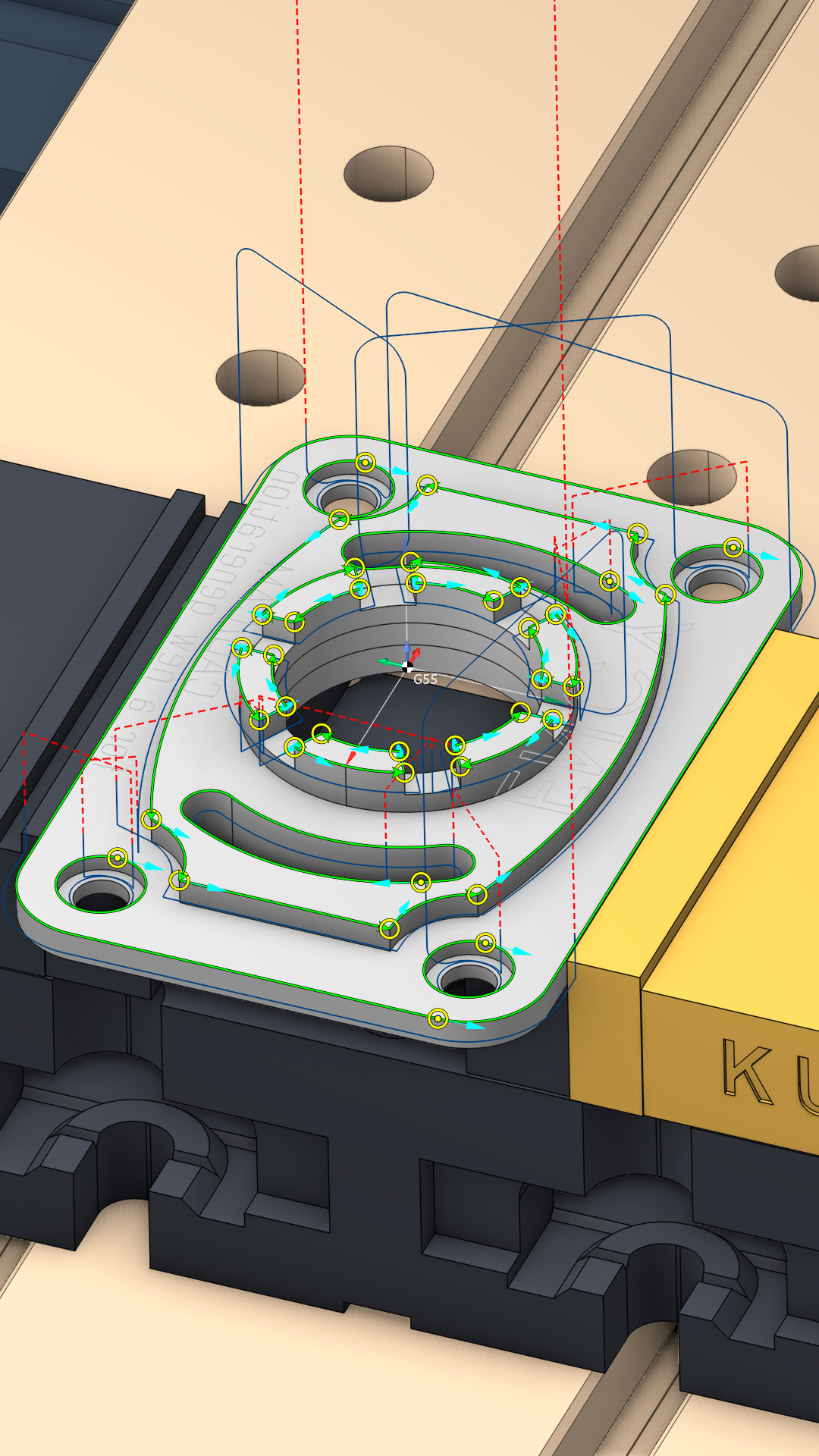

•Chaflanado: Añade bordes biselados para mejorar el acabado de la pieza, aumentar la compatibilidad de ensamblaje y reducir bordes afilados por seguridad.
Acabado superficial
Operaciones de acabado

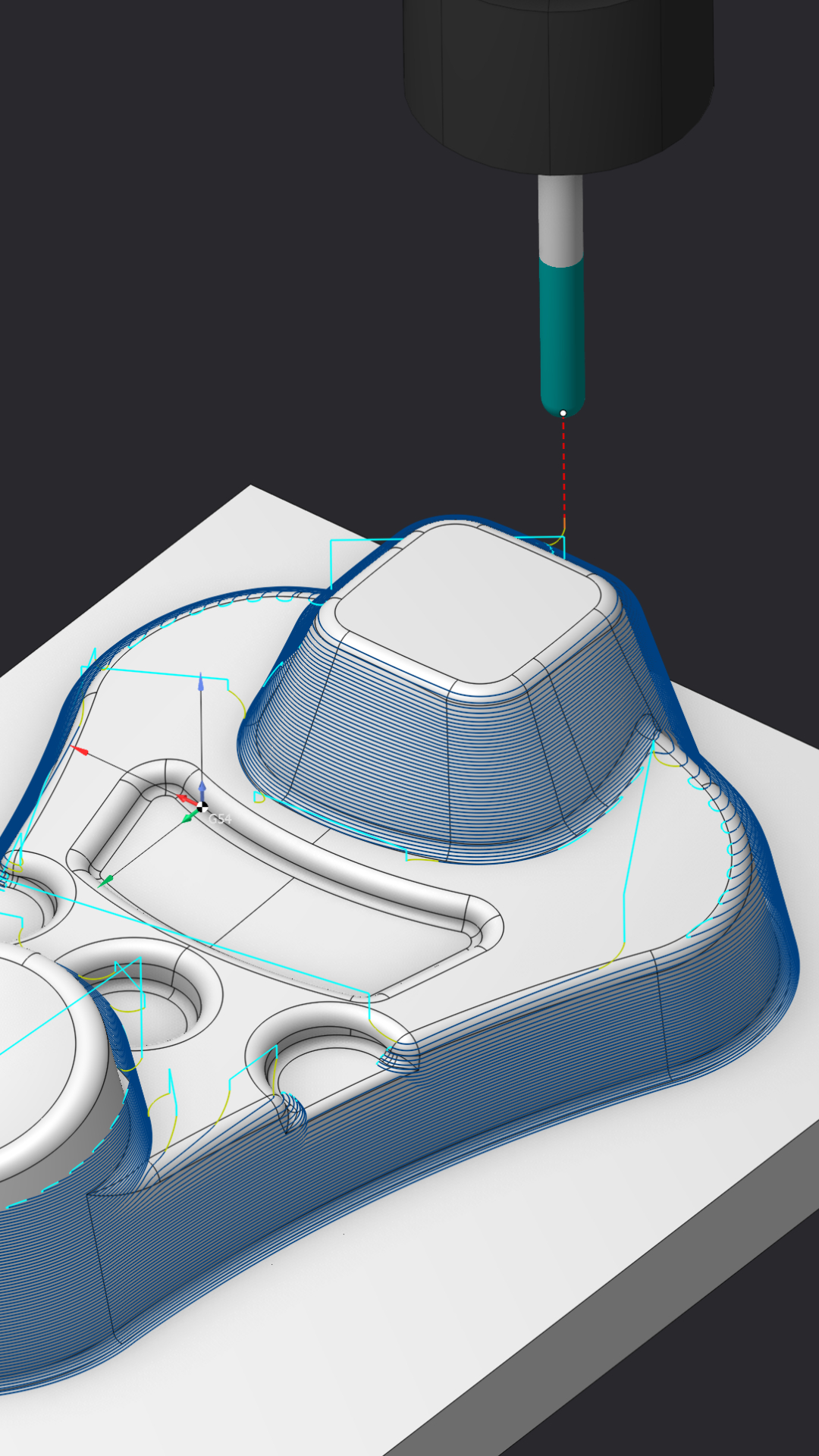

Acabado avanzado en Z (Waterline):
Crea trayectorias suaves y paralelas que siguen el contorno de la superficie. Ideal para piezas con paredes inclinadas, asegurando una calidad superficial constante.
Acabado en Zig-Zag:
Usado para superficies planas, este método genera trayectorias en dirección lineal, proporcionando un acabado pulido en zonas niveladas.

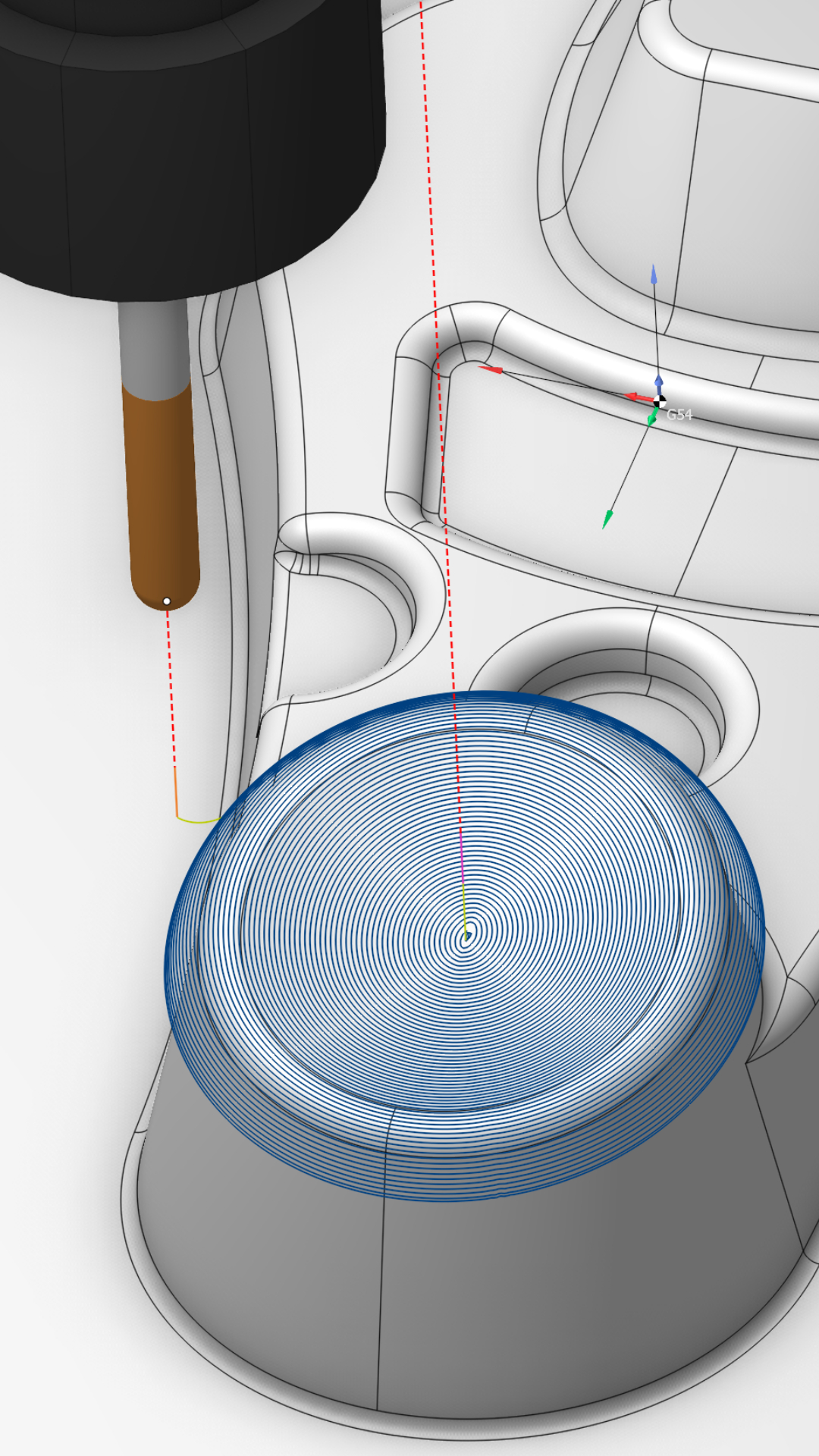

Acabado Equidistante (Cresta):
Técnica avanzada que sigue la curvatura de la superficie, manteniendo una altura constante entre pasadas. Ideal para superficies suaves y detalladas en geometrías 3D complejas.
Acabado Helicoidal 3D:
Trayectoria en espiral continua que recorre la geometría 3D. Ideal para formas cilíndricas o redondeadas. Proporciona acabados suaves y reduce marcas visibles.

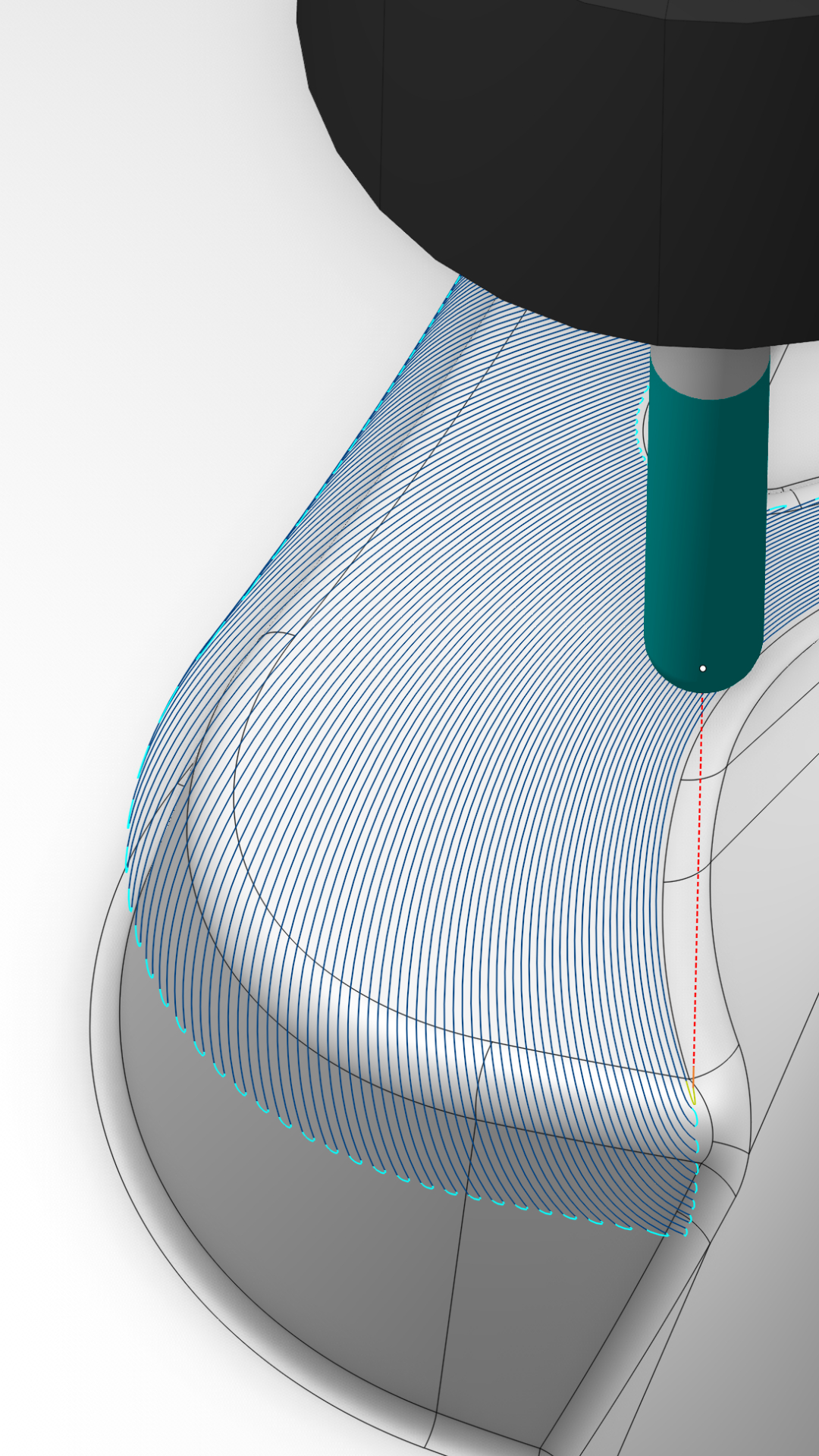

Acabado Tansicional (Morph):
Diseñado para formas complejas, combina trayectorias entre curvas o superficies, asegurando una transición fluida y un acabado de alta calidad en piezas complejas.

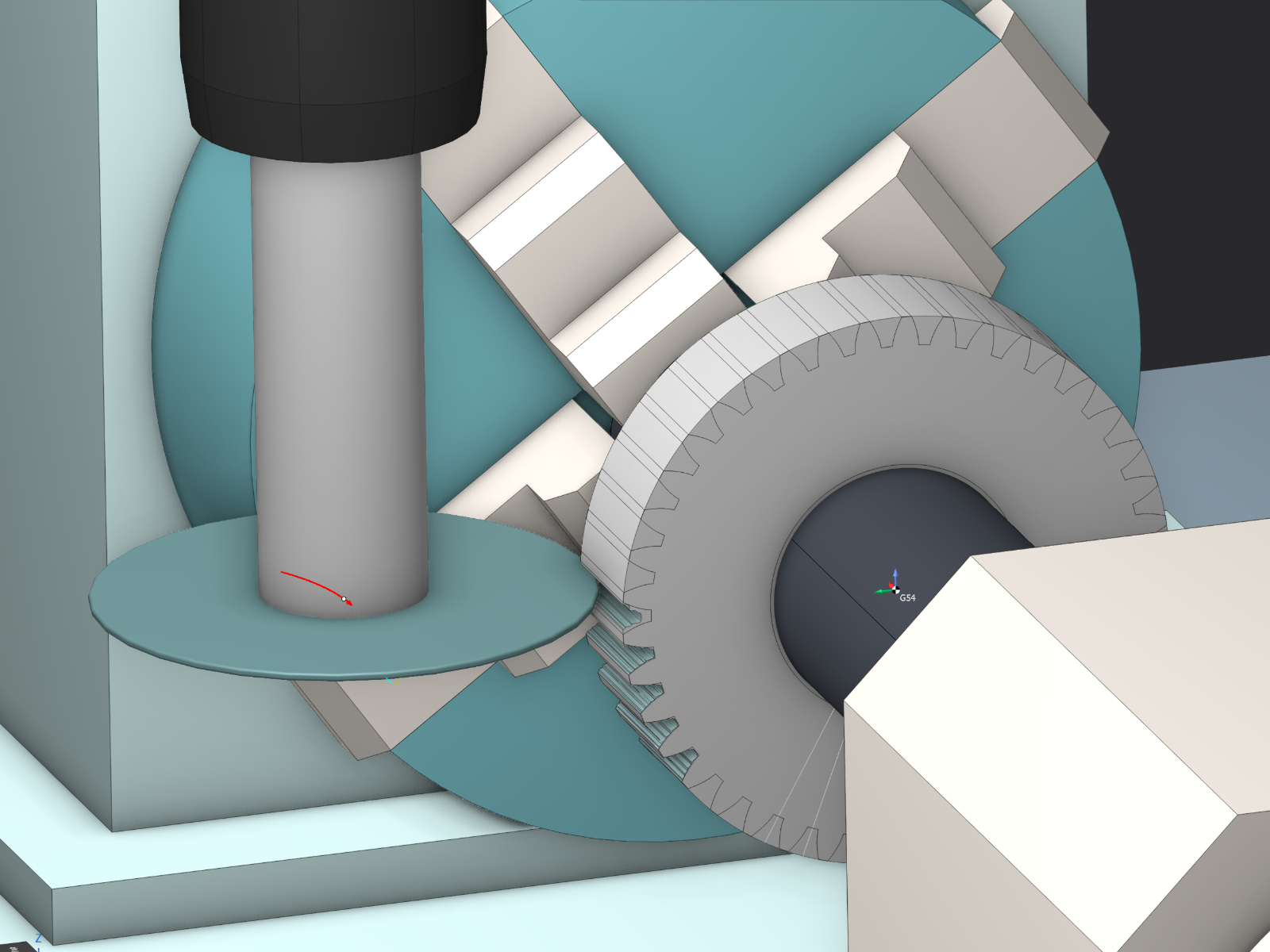

Acabado de corte interno
Mecanizado de areas internas

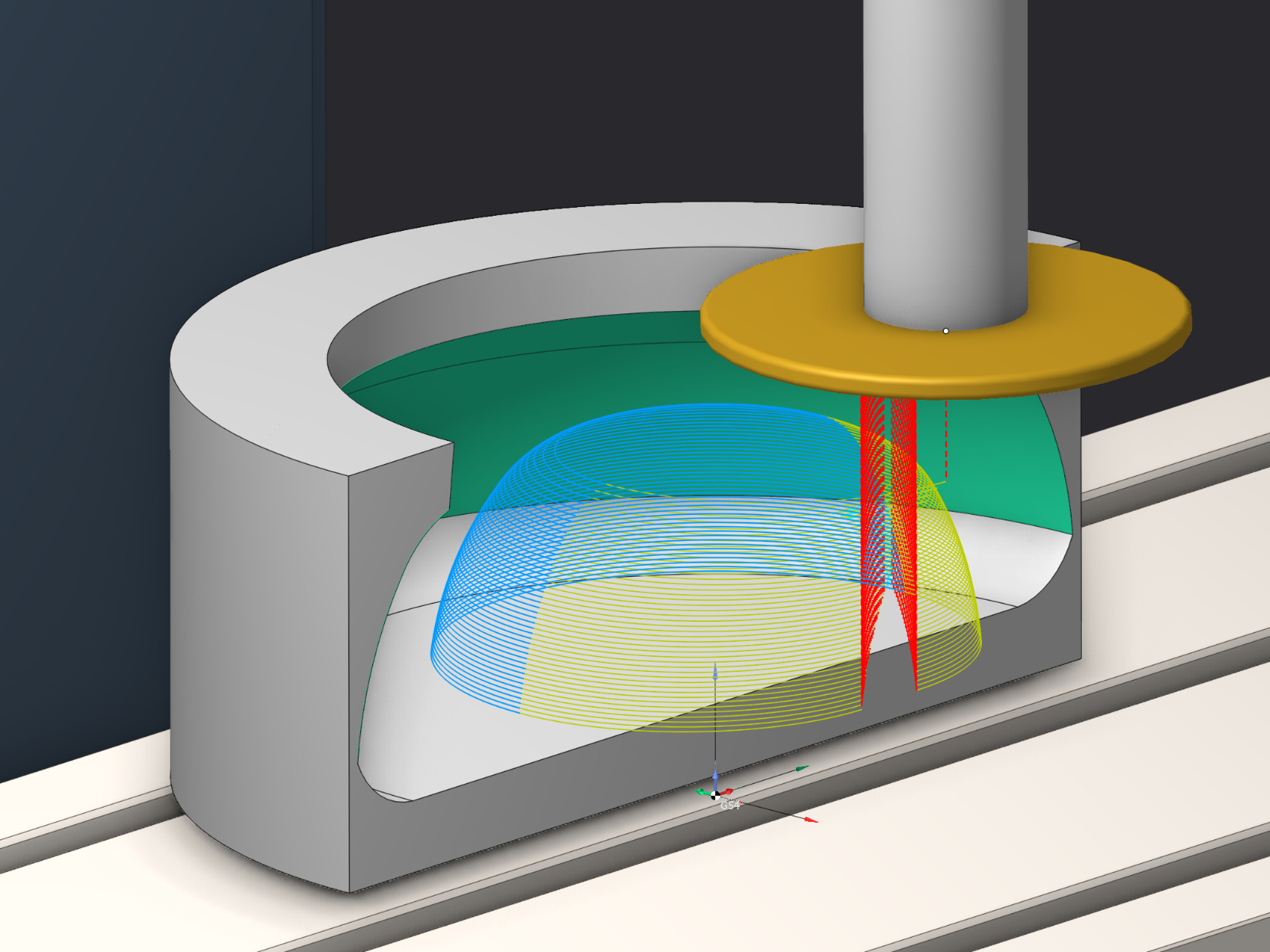

La operación Waterline para socavados está diseñada para mecanizar piezas con características de socavado complejas, proporcionando trayectorias precisas y acabados superficiales de alta calidad. Admite una variedad de herramientas especializadas:
Herramientas Compatibles: Fresa tipo cola de milano, Fresa ranuradora, Fresa tipo piruleta, Fresa de doble ángulo, Fresa de ranura redonda, Fresa de chaflán agudo, Fresa de chaflán redondeado, Fresa de chaflán indexable, Fresa de barril, Fresa de lente de barril, Fresa de barril cónica.
Características Clave:
•Pasadas de Desbaste: Utilizan estrategias equidistantes y adaptativas para una eliminación eficiente de material,
•Paso Adaptativo para Altura de Escalón Constante: Asegura calidad superficial uniforme, reduciendo el acabado manual,
•Precisión en Geometrías Complejas: Logra mecanizado detallado en áreas difíciles, como socavados, con tiempos de ciclo mínimos.
Prueba ENCY gratis - 30 días de acceso completo
ENCY es un ecosistema CAD/CAM que simplifica el camino del diseño a las piezas terminadas. Precisión, velocidad y eficiencia, todo en una sola solución.
•Trayectorias conscientes de la máquina
•Simulación de última generación
•Verificación de código NC
•Colaboración en la nube
Cálculo de trayectorias conscientes de la máquina
ENCY, como una solución CAD/CAM consciente de la máquina, calcula los movimientos reales de la máquina y no solo el movimiento de la herramienta alrededor de la pieza. Este enfoque garantiza un mecanizado seguro y preciso teniendo en cuenta el comportamiento específico y las limitaciones de la máquina.
Así es como ENCY optimiza la seguridad y la eficiencia:
•Considera los límites de recorrido de los ejes de la máquina.
•Detecta la forma y orientación del portaherramientas.
•Monitorea el estado actual de la pieza durante el mecanizado.
•Tiene en cuenta las posiciones de sujeción para evitar interferencias.
•Evita colisiones simulando y verificando movimientos en tiempo real.
•Mejora la seguridad de la máquina durante todo el proceso.
Resultado: Mecanizado sin preocupaciones con eficiencia óptima, reduciendo riesgos y garantizando precisión en cada paso
Simulación ultra precisa de eliminación de material
ENCY ofrece simulación precisa y fluida para todos los procesos de mecanizado, incluido el fresado. El software proporciona visualización exacta de la eliminación de material, simulando completamente la cinemática de la máquina mediante su gemelo digital. Esto incluye funciones avanzadas de detección como:
•Detección de colisiones
•Detección de excedente en recorrido de ejes
•Control de dimensiones de la pieza
•Contacto de la herramienta con la pieza durante movimientos rápidos
•Detección de ángulos de inmersión excesivos.
ENCY ofrece dos motores de simulación:
Simulación Voxel (por defecto): Ultra rápida, altamente precisa e ideal para la mayoría de los casos de mecanizado, ofreciendo vistas previas en tiempo real de eliminación de material.
Simulación Sólida: Ultra precisa y más lenta, diseñada para modelado superficial de alta calidad con visualización de alturas de escalope de hasta 0.01 mm.
Al ofrecer un entorno de simulación completo y altamente preciso, ENCY permite a los usuarios optimizar flujos de trabajo, reducir tiempos muertos y prevenir errores costosos antes de comenzar la producción. Esto garantiza una fabricación más fluida, sin errores y con confianza en el resultado final.

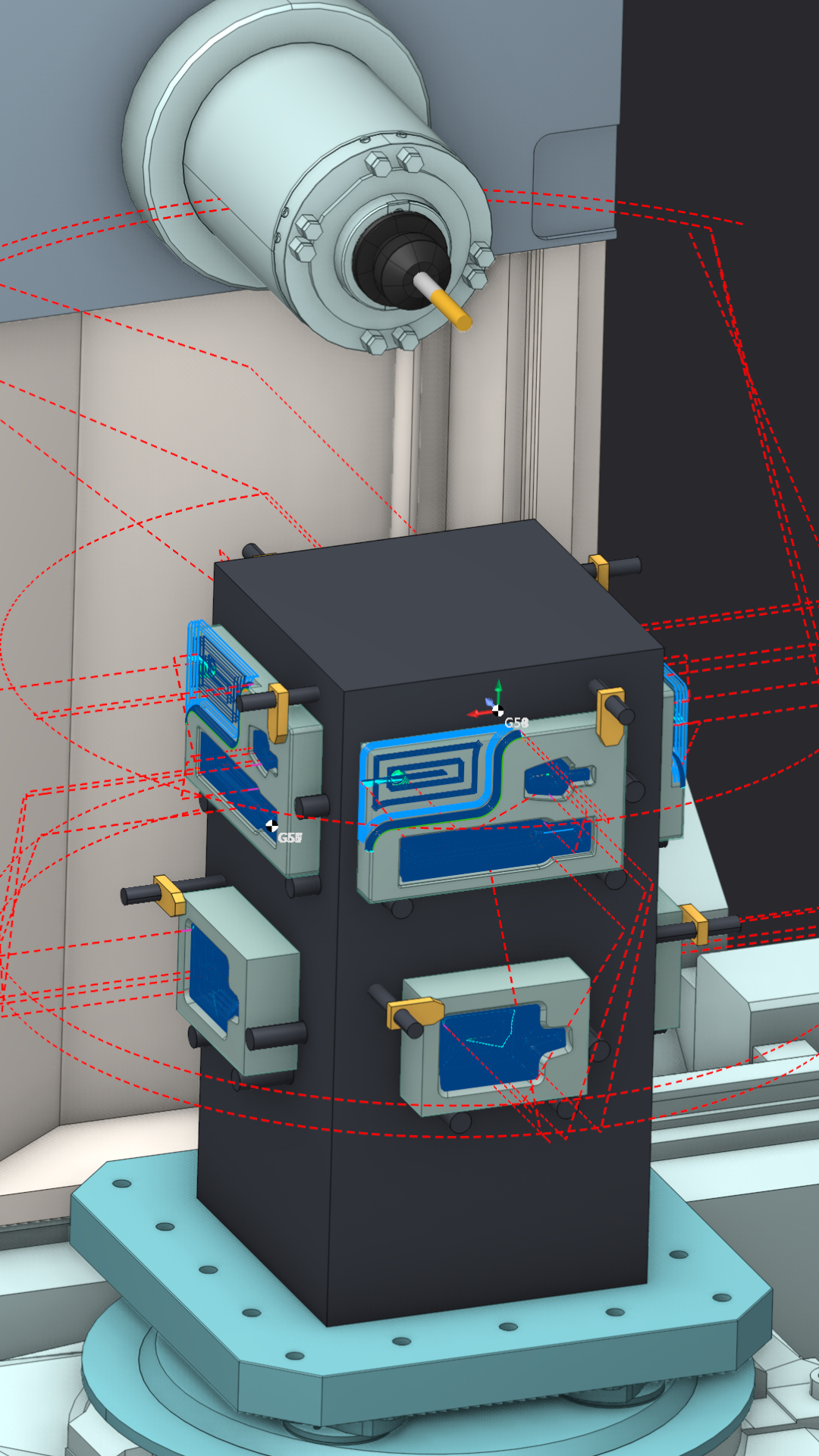

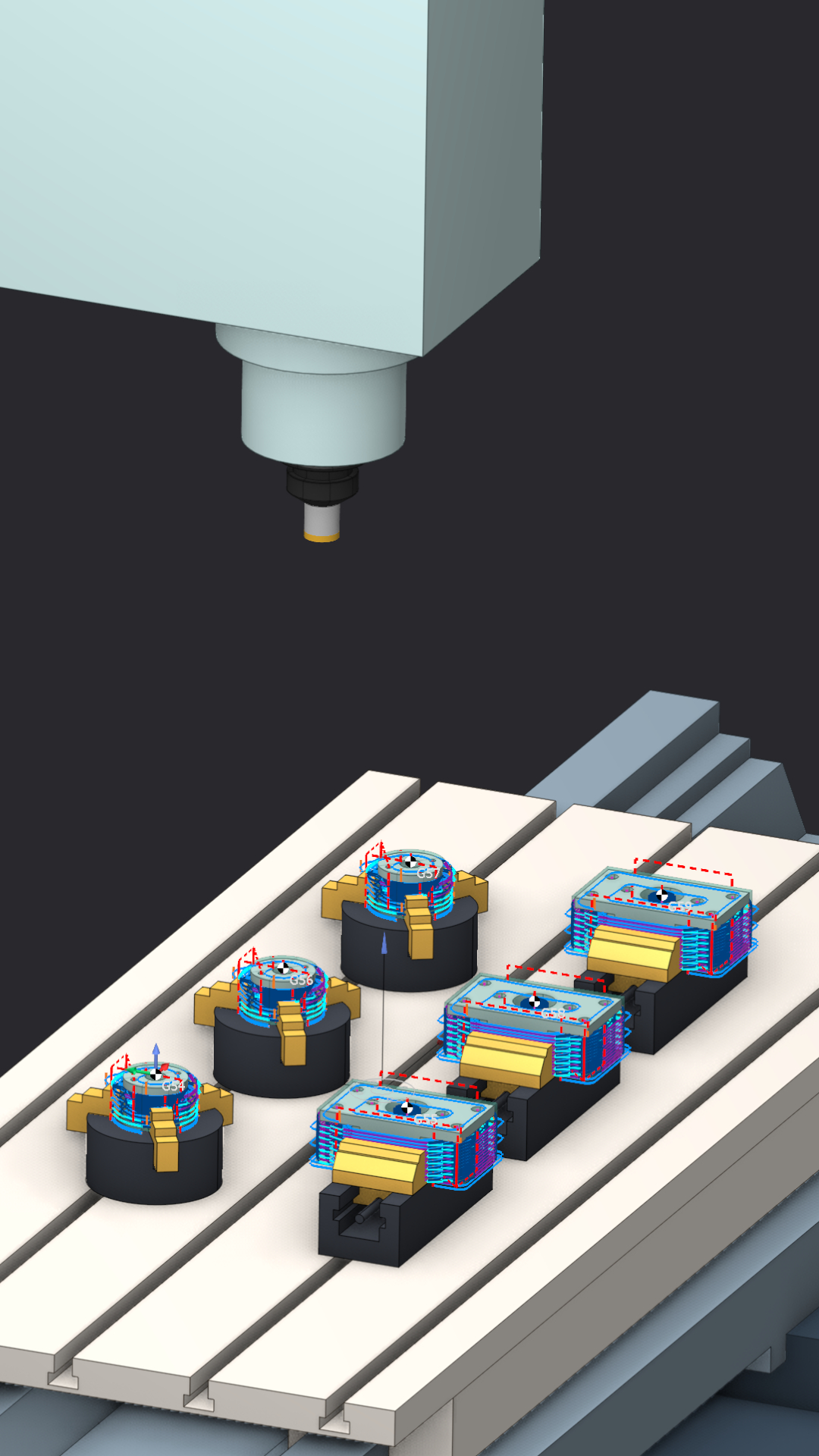

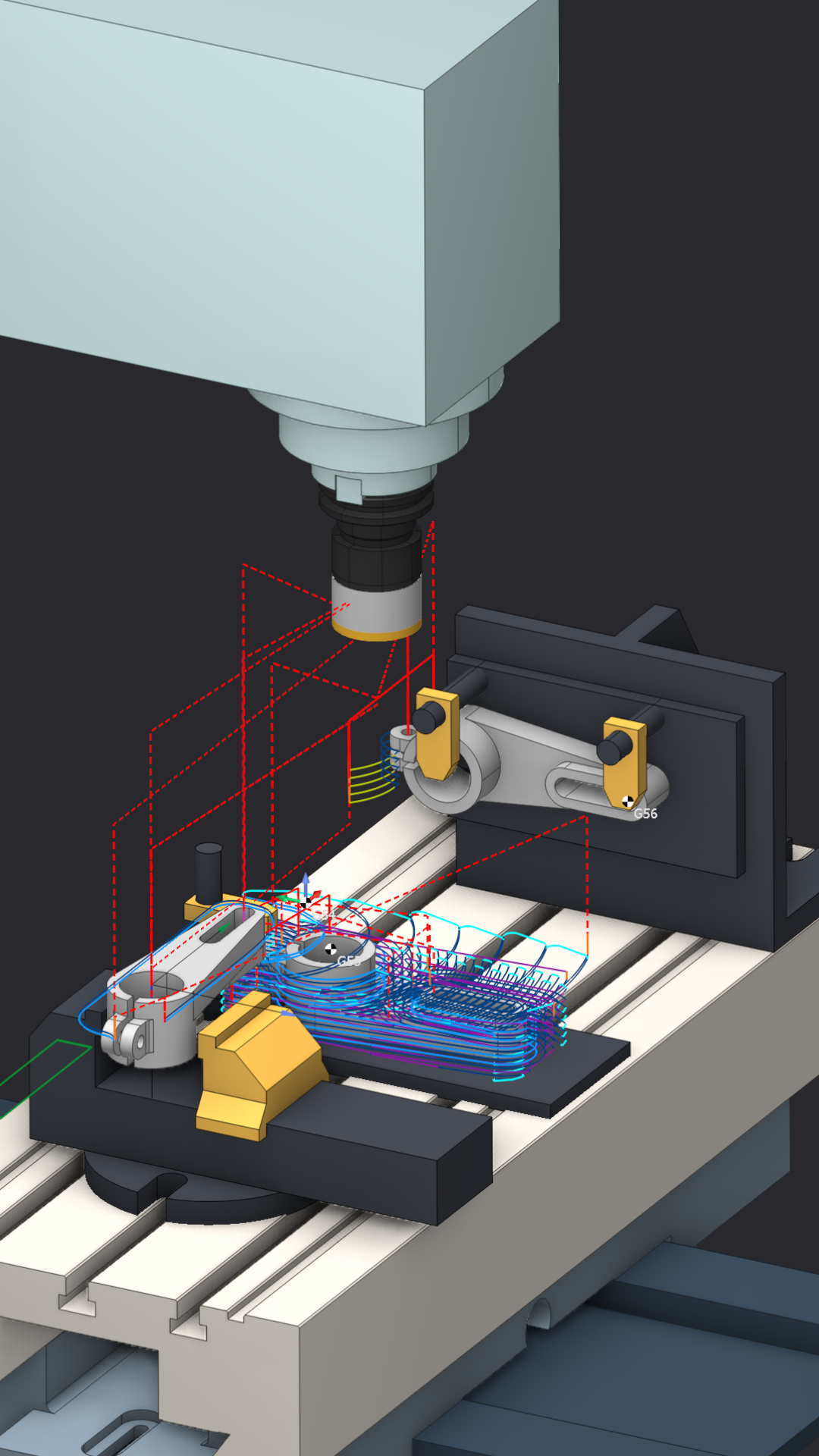

Proyectos de múltiples piezas
Mecanizado secuencial con WIP (pieza en proceso): ENCY permite el mecanizado secuencial donde la pieza se transfiere entre operaciones, reteniendo su estado intermedio (WIP). Esto simplifica el manejo de piezas complejas.
Copias de Piezas: Crea fácilmente múltiples copias de la misma pieza en un proyecto, automatizando la producción de piezas idénticas y reduciendo el tiempo de programación.
Producción simultánea de diferentes piezas: ENCY admite el mecanizado de varias piezas diferentes dentro de un solo proyecto, mejorando la flexibilidad de producción y optimizando el uso de la máquina.
Mecanizado con base tipo tombstone: El sistema permite colocar múltiples piezas en un soporte tipo tombstone para mecanizado simultáneo, reduciendo considerablemente el tiempo de producción y aumentando la eficiencia de la máquina.

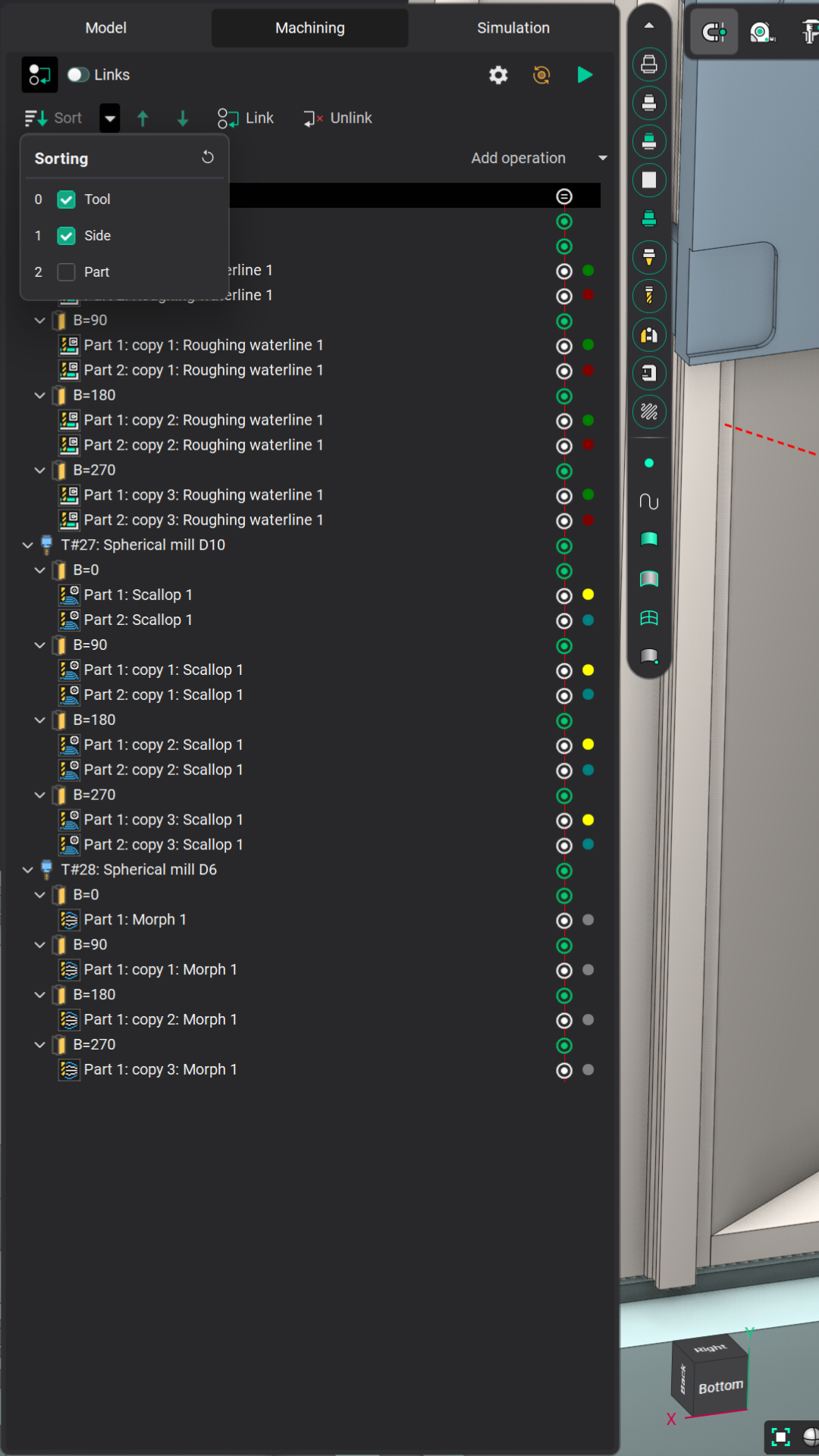

Funciones de ordenamiento para optimizar el mecanizado multipieza:
•Por tipo de operación: Ordena las operaciones según el tipo, como desbaste, acabado o taladrado, para optimizar el flujo de trabajo y los cambios de herramienta.
•Por herramienta: Agrupa operaciones que usan la misma herramienta para minimizar cambios y reducir el tiempo muerto.
•Por pieza o sujeción: Organiza el mecanizado por piezas o dispositivos específicos, asegurando una secuencia eficiente al trabajar con múltiples piezas.
•Por estado WIP: Permite ordenar operaciones según el estado de la pieza en proceso, asegurando transiciones fluidas entre operaciones secuenciales.

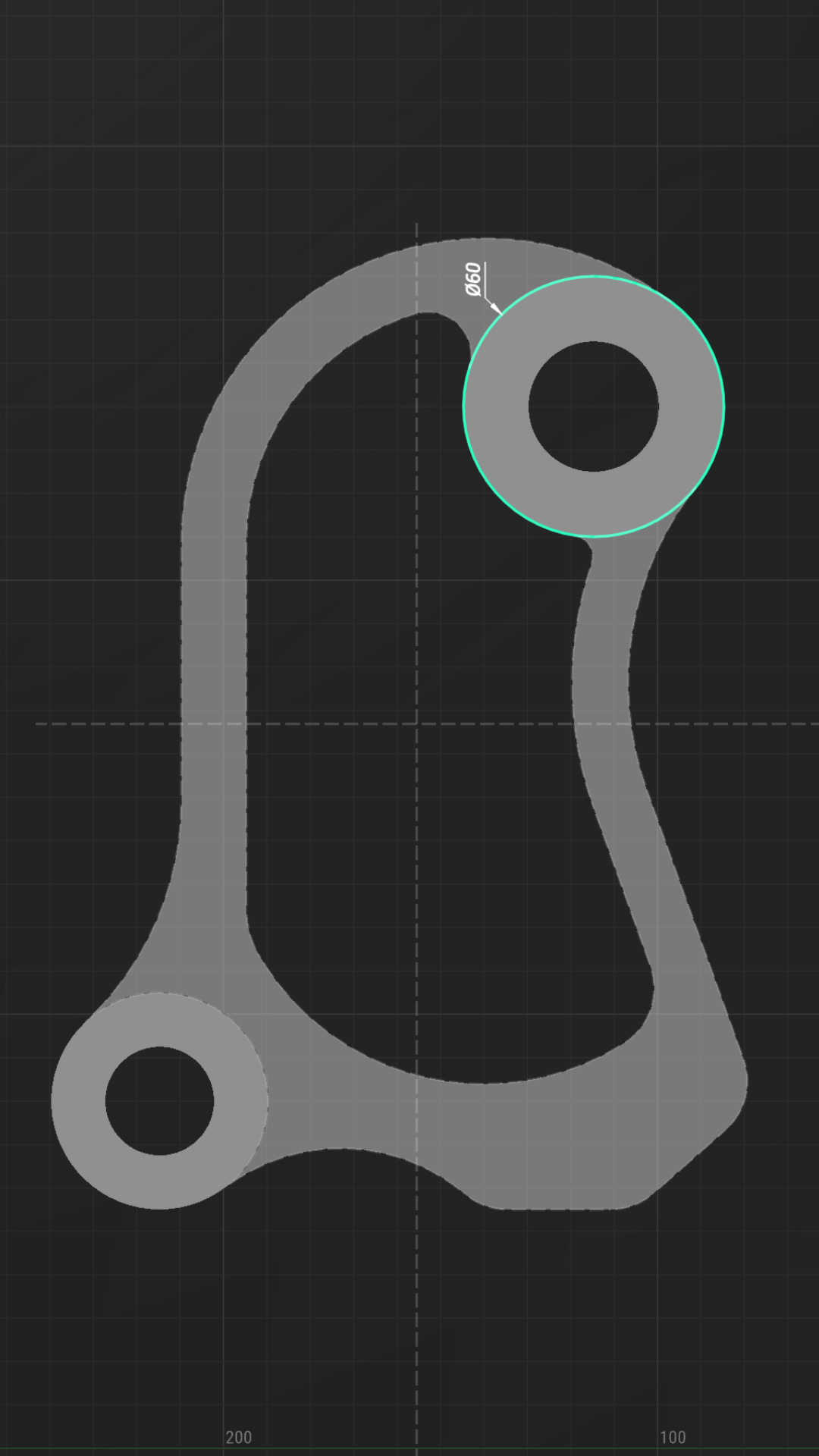

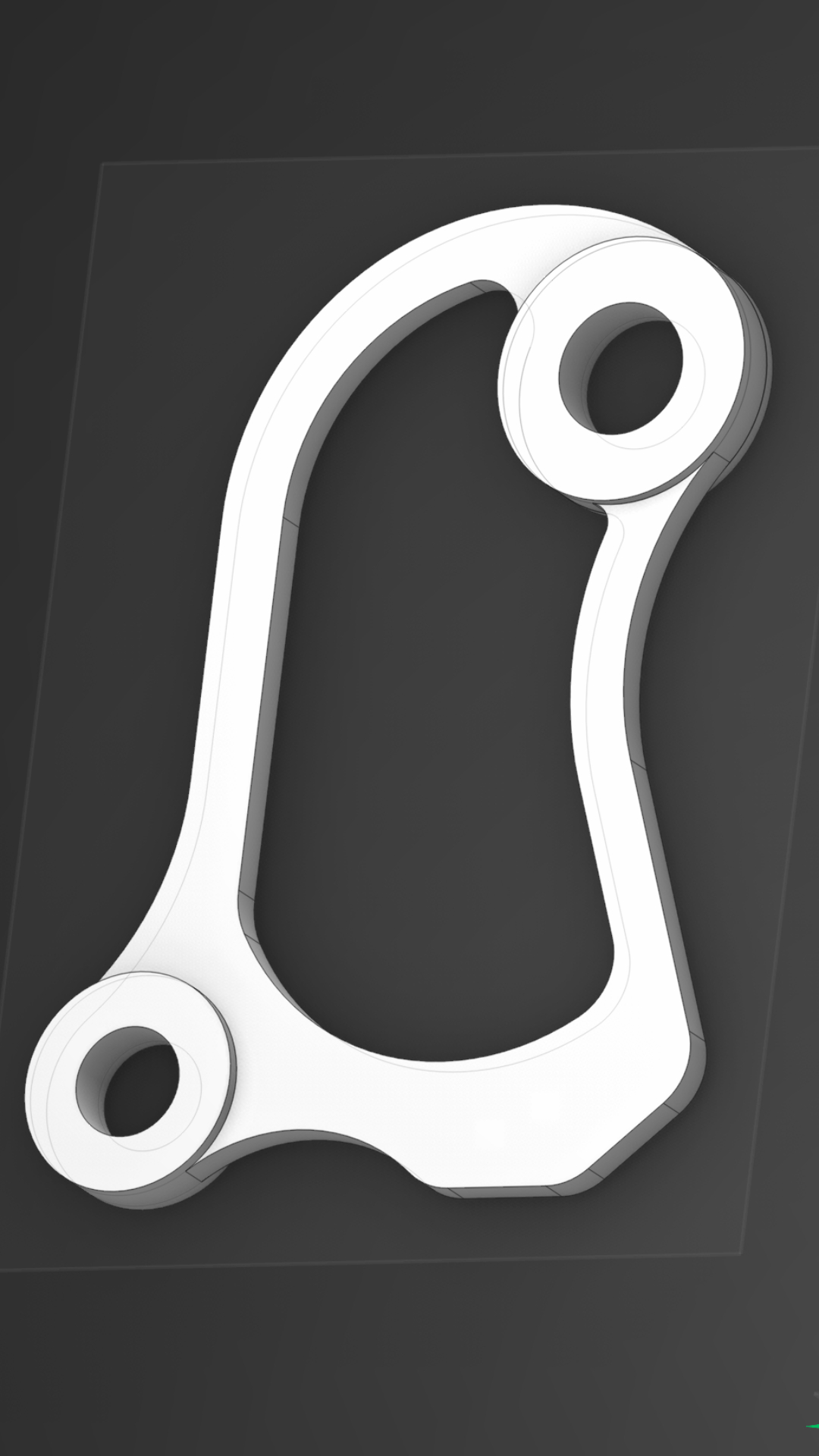

Flujo de trabajo moderno para mecanizado 2.5D
Con ENCY, los usuarios que trabajan con planos DXF pueden pasar sin problemas de diseños 2D a piezas 3D precisas. Al importar archivos DXF en el módulo CAD de ENCY, puedes construir rápidamente un modelo 3D usando herramientas intuitivas de extrusión y redondeo.
Este enfoque te permite aprovechar todo el potencial del cálculo de trayectorias basado en modelos, garantizando precisión, eficiencia y velocidad superiores en el proceso de mecanizado.
Beneficios:
•Transición Rápida: Convierte diseños 2D DXF en modelos 3D en unos pocos pasos.
•Mayor Precisión: Utiliza cálculo de trayectorias basado en modelos 3D para resultados de mecanizado precisos.
•Flujo de Trabajo Optimizado: Las operaciones simplificadas reducen el tiempo de preparación y mejoran la productividad.
Este flujo de trabajo permite a los usuarios aprovechar las ventajas del mecanizado 3D, incluso comenzando con diseños 2D simples.
CAD/CAM independiente y propietario
Independiente
Propietario
Construimos todos nuestros productos sobre código de software propio, lo que nos da total libertad para desarrollar y adaptarnos. Esto significa que podemos implementar cambios de forma rápida y eficaz, asegurando que nuestras soluciones se ajusten exactamente a tus necesidades. Al no depender de código de terceros, nos mantenemos comercialmente eficientes, ofreciendo precios flexibles y manteniendo control total sobre la calidad y el desarrollo del producto.
Simulación basada en código G
La simulación basada en código G actúa como el paso final de verificación en el flujo de trabajo de programación CNC. Garantiza que el código NC postprocesado represente con precisión las operaciones de mecanizado antes de ser enviado a la máquina física. Esta simulación replica el comportamiento real de la máquina CNC, ofreciendo un análisis fiable y detallado del código NC.
Las características clave incluyen:
•Detección de colisiones y errores: Previene errores costosos durante el mecanizado real.
•Simulación de eliminación de material: Visualización precisa del proceso.
•Simulación completa de la máquina: Incluye herramientas, dispositivos y piezas para una verificación integral.
Este paso es indispensable para minimizar riesgos, reducir tiempos de preparación y garantizar una transición fluida de la programación a la producción.
Capacidades CAD e integración
CAD integrado simple e intuitivo
El módulo CAD de ENCY es un asistente fácil de usar diseñado para crear piezas de forma sencilla y eficiente. Se destaca en la construcción de geometrías simples, piezas de trabajo y dispositivos, siendo ideal para usuarios que necesitan una herramienta rápida y efectiva sin complejidad.
Con su interfaz intuitiva y funciones esenciales, ENCY CAD simplifica el proceso de diseño, permitiéndote enfocarte en la precisión y la velocidad, ya sea creando componentes básicos o configurando dispositivos para el mecanizado.
Integración con CAD de terceros
ENCY se integra directamente con las principales plataformas CAD mediante compatibilidad de archivos y herramientas dedicadas.
Las plataformas y formatos compatibles incluyen:
•SolidWorks™ (.sldasm, .sldprt)
•SolidEdge™ (.asm, .par, .psm, .pwd)
•Rhinoceros™ (.3dm)
•Onshape™
•IronCAD™
•STEP (.step, .stp)
•Parasolid™ (.x_t, .x_b)
•DXF (Formato de Intercambio de Dibujos de Autodesk™)
•STL (Esterolitografía)
•Otros formatos como IGES (.igs, .iges) y VRML (.vrl)
