Desbaste adaptativo (giro)
Área de aplicación:
La operación genera una trayectoria suave optimizada que mantiene una carga constante de la herramienta, extendiendo la vida útil de la herramienta y aumentando significativamente la velocidad de procesamiento a través de mayores velocidades de corte.
El proceso de torneado se ejecuta más del doble de rápido en comparación con el tradicional Grooving ciclo.
Este ciclo adopta la Adaptativo estrategia de la Operación de rozamiento de la línea de agua, con todos los parámetros que reflejan esta estrategia.
Usa
herramienta con inserción redonda
.
Configuración:
Los Configuración se utiliza para configurar los parámetros primarios del proyecto. Esto puede implicar el posicionamiento de la pieza en el equipo, el sistema de coordenadas de la pieza, y más. Ver más
Asignación de trabajo:
Adaptativo. El proceso utiliza altas tasas de alimentación con un pequeño paso, pases redondeados, y evita bordes afilados en el camino de herramientas. Incorpora una técnica de roll-in para entrar en la herramienta, que es menos estresante en la herramienta. El método es compatible con el procesamiento en direcciones tanto hacia adelante como hacia atrás.
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Parámetros del ciclo:
Ciclo.
Sólo un Adaptativo ciclo está disponible para esta operación.
Ruta de la herramienta.
Estos son los parámetros clave, cuyo conjunto puede variar dependiendo de la estrategia elegida en el Ciclo sección:

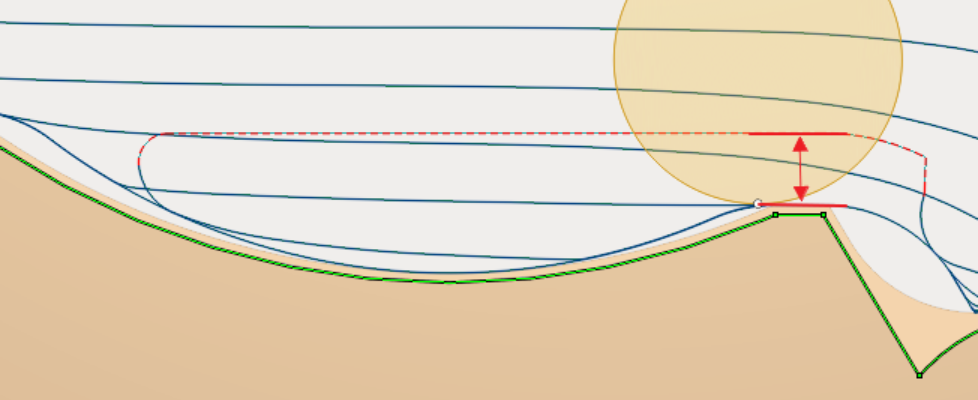

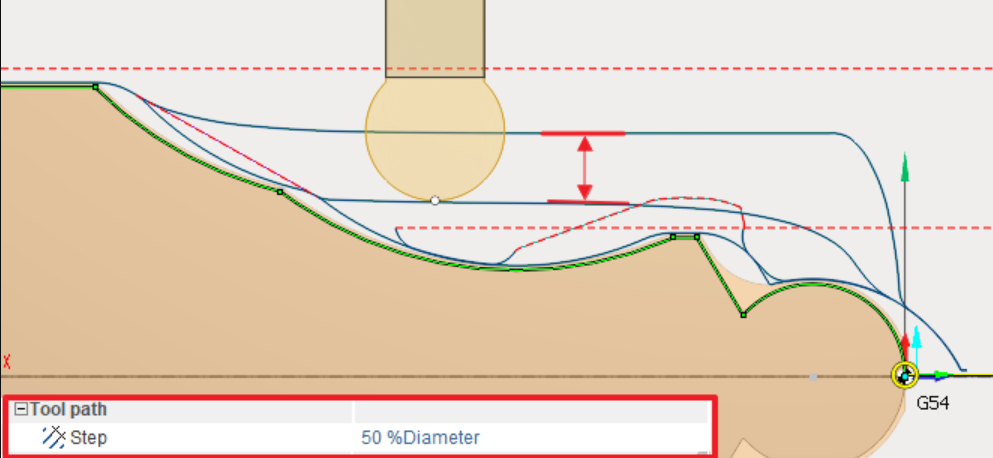

Paso. La distancia entre los pases de la herramienta es igual a la profundidad de corte.
Stepover hacia atrás.

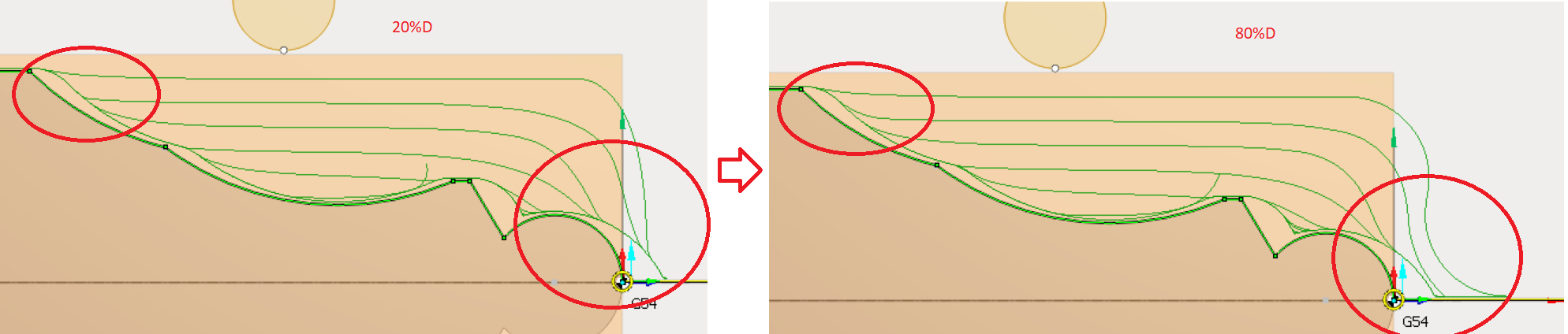

Cuándo Bidireccional el modo de giro está activo, se puede establecer el paso de dirección hacia atrás como un porcentaje de la dirección hacia adelante Paso.
Terminar el pase. El contorno especificado en el Asignación de puestos de trabajo se convierte en acabado. Se le añade un pase de desbaste adicional a una distancia especificada en el parámetro..
.png)
.png)
Un radio de redondeo áspero. Especifica la radios para redondear las zonas de entrada y salida durante los pases en bruto.
Radio de enlace. Radio de enlace t sombrero suaviza las transiciones entre pases de trabajo .
Póngase a salvo. Especifica la distancia mínima de las partes no procesadas de la pieza para un movimiento rápido de la herramienta entre las áreas de mecanizado .

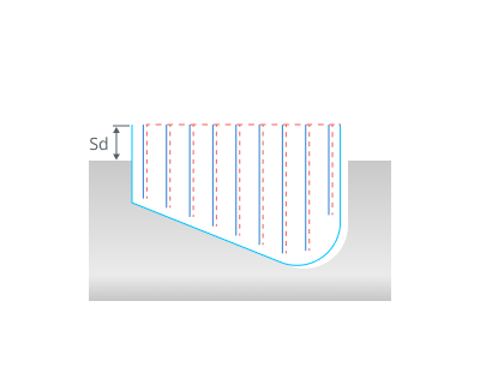

Distancia segura. La distancia desde el nivel superior de la ranura hasta el nivel de movimientos rápidos. Puede editar la distancia de seguridad arrastrando un punto en la pantalla gráfica o introduciendo directamente en la ventana de opciones.

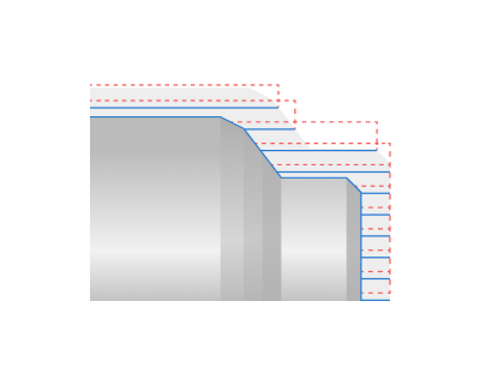

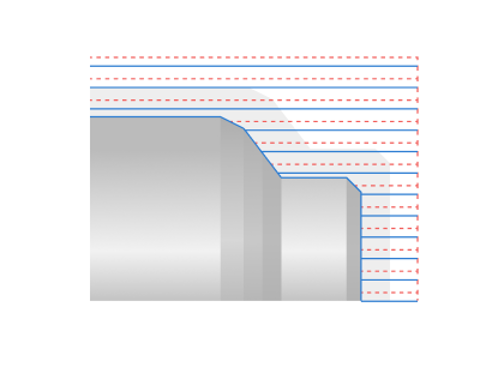

Revise la pieza de trabajo. Cuando la bandera está configurada, el sistema tiene en cuenta el estado actual de la pieza y elimina todos los segmentos que realmente no cortan la pieza. Esto reduce significativamente el tiempo de mecanizado, especialmente si la forma de la asignación es compleja.
Compensación. Controla el método de salida de los parámetros de inserción del cortador.
Insertar compensación de ancho. Este parámetro controla el método de salida de la corrección del radio de la nariz de la herramienta. Ver más
Fuera. El contorno del camino de herramientas corresponde al contorno de la pieza y es la salida al programa NC sin tener en cuenta el radio de la nariz de la herramienta. Al utilizar este modo en contornos complejos, los cortes inferiores o el mecanizado incompleto son posibles, por lo que es necesario ser cuidadosamente cuando la simulación de mecanizado.
Computadora. El sistema tiene en cuenta el ancho y el radio de la punta de la inserción del cortador, y construye el camino de herramientas de acuerdo con la primera Punto de herramientas del cortador.
Dirección.
Define la dirección de los pases de trabajo.
Rodando por arcos.
El sistema redondea las esquinas externas del camino de herramientas por arcos con un radio igual al radio de la nariz de la herramienta. OD Roughing e ID Roughing operations. Ver más
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más.
