OD Roughing e ID Roughing operations
Área de aplicación:

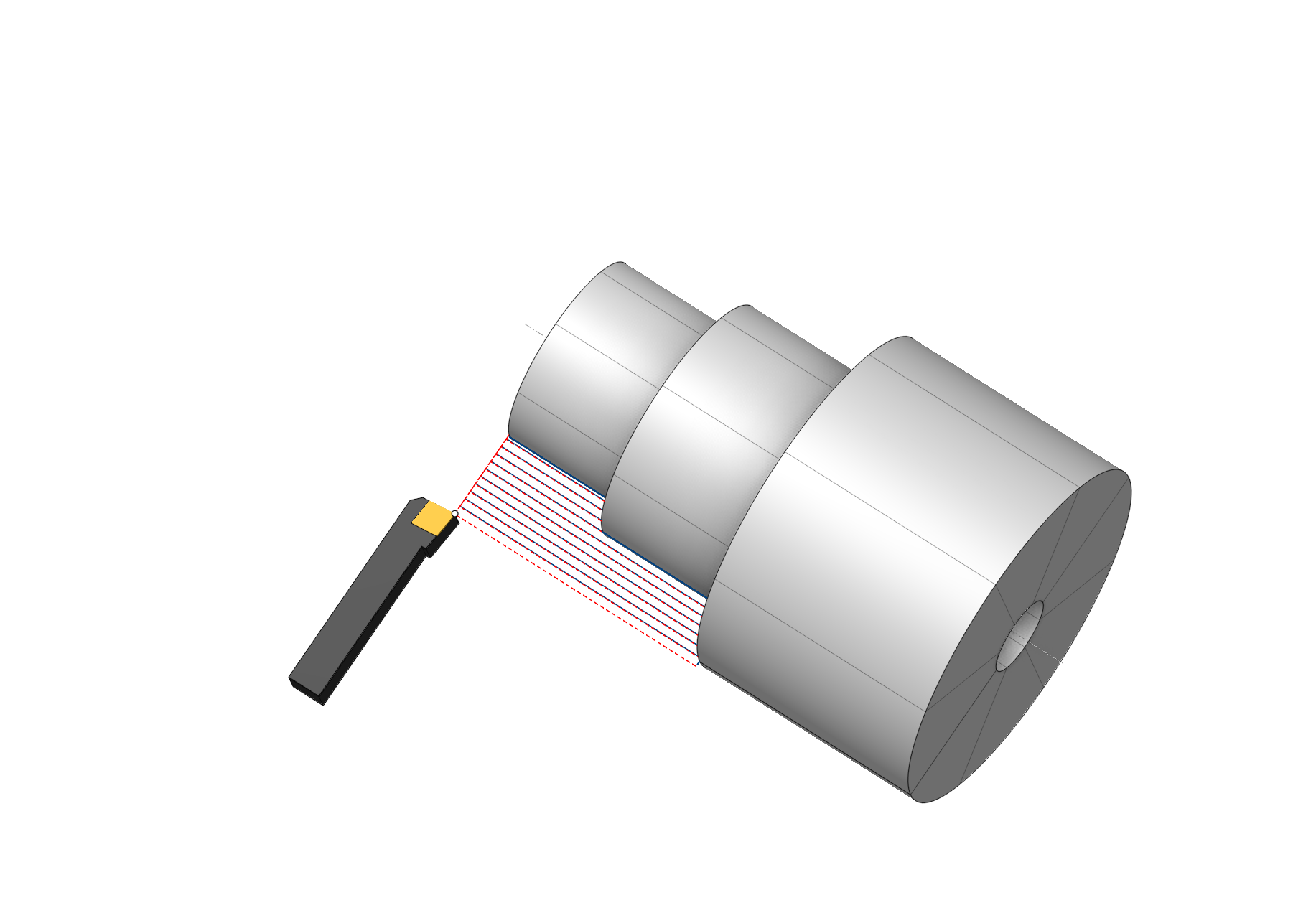

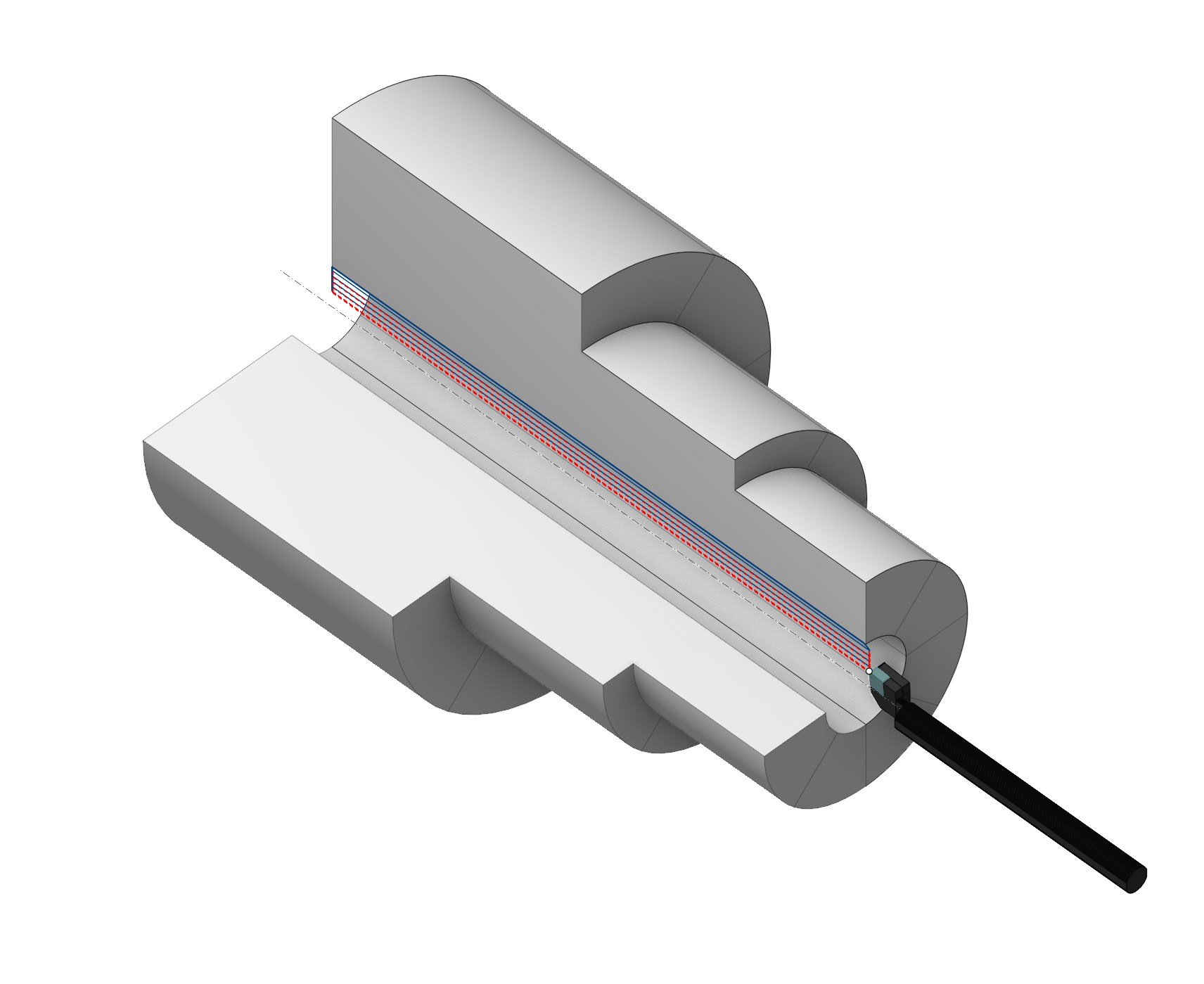

Las operaciones de desbaste de OD y de desbaste de ID están diseñadas para obtener la parte intermedia mediante la eliminación de gran parte del volumen de la pieza de trabajo que se encuentra fuera de la pieza y los accesorios . La herramienta elimina el material por la serie de trazos paralelos. Las trazos pueden ser paralelos o perpendiculares al eje de revolución dependiendo del tipo de ciclo y sus parámetros.
Configuración:
Los Configuración se utiliza para configurar los parámetros primarios del proyecto. Esto puede implicar el posicionamiento de la pieza en el equipo, el sistema de coordenadas de la pieza, y más. Ver más
Asignación de trabajo:
Roughing. El margen de desbaste se elimina mediante movimientos de herramientas a lo largo del eje de la pieza de trabajo (cuando se procesan superficies alargadas en la dirección del eje Z) o perpendiculares a él (cuando se procesan superficies alargadas en la dirección del eje X). En otras palabras, se forma una trayectoria similar a la ISO G71/G72, pero es salida al programa de control en forma expandida, sin el uso de un ciclo. c
Ciclo de ruinosidad. Similar a rugoso el mecanizado, pero la operación es la salida al programa de control en forma de ciclo, similar a ISO G71/G72. El ciclo de desbaste permite la creación de uno de los ciclos ISO G71 o ISO G72 basado en el contorno especificado de la pieza de trabajo. Dirección de los movimientos de la herramienta (a lo largo del eje de la pieza de trabajo) Axial o perpendicular a él Radial) en los parámetros. Ver más
Desplazamiento en picado. El margen de desbaste se elimina mediante movimientos de herramienta equidistantes al contorno de la pieza. En otras palabras, una trayectoria se forma similar a la ISO G73, pero es salida al programa de control en una forma expandida, sin el uso de un ciclo. Ver más
Ciclo de offset. Similares Desplazamiento, la operación es salida al programa de control en forma de ciclo, similar a ISO G73. Ver más
Zigzag. Este proceso se utiliza para el mecanizado de áreas cerradas por ambos lados, utilizando una herramienta neutra. La herramienta se engancha hundiendo hacia abajo y realiza un movimiento horizontal para eliminar la siguiente capa. La herramienta se vuelve a enganchar hundiendo de nuevo y hace un paso horizontal en la dirección opuesta. De esta manera, todo el margen de desbaste se elimina capa por capa a través de pasos horizontales con direcciones alternas. Ver más
Perfil. Este es el tipo más simple de ciclo, donde se genera un único paso, y su trayectoria es idéntica al contorno geométrico inicial especificado de la pieza de trabajo. Sólo se pueden realizar modificaciones menores al contorno, incluyendo acercamiento y retractación, compensación por márgenes especificados, excluyendo áreas sombreadas que no pueden ser alcanzadas por la herramienta designada, y compensación por el radio de la herramienta. Ver más
Enfrentándose. Esto permite programar el mecanizado de la cara final de una pieza con un solo comando. La trayectoria se forma de la misma manera que cuando se especifican los ciclos Contour o Contour Repetir. Sin embargo, la trayectoria se calcula automáticamente sobre la base de la pieza en blanco y actual, asegurando el mecanizado correcto de la cara final izquierda o derecha. Ver más
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Parámetros del ciclo:
Ciclo.
Puede seleccionar uno de los ciclos de torneado disponibles descritos en el Asignación de puestos de trabajo. Cuando se cambia un ciclo en esta sección, el elemento correspondiente en el Asignación de puestos de trabajo El conjunto de parámetros varía para cada ciclo de giro.
Estos son los parámetros clave, cuyo conjunto puede variar dependiendo de la estrategia elegida en el Ciclo sección:
Dirección. Cambio de propiedad entre el G71 y el G72.

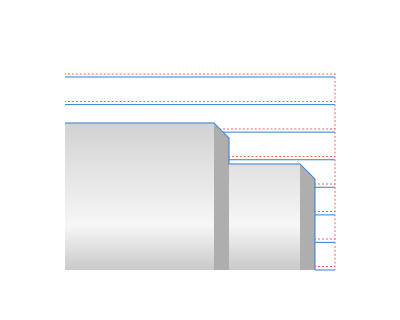

Axial. El giro se realiza con movimientos paralelos al eje de la pieza. (G71).

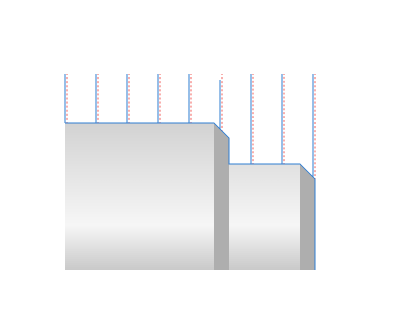

Radial. El giro se realiza con movimientos perpendiculares al eje de la pieza (G72).

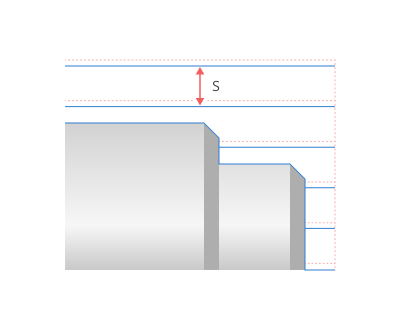

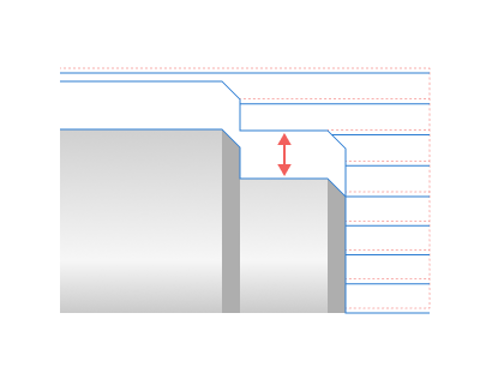

Paso. La distancia entre los pases de la herramienta es igual a la profundidad de corte.

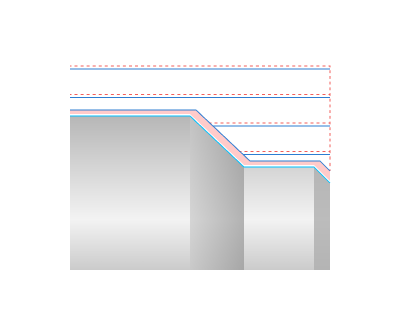

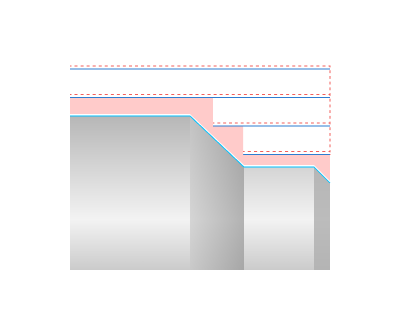

Superposición. Cuando se establece la bandera, el sistema realiza un paso semiacabado para eliminar las crestas que quedan después de pasar el desbaste.
.png)
.png)

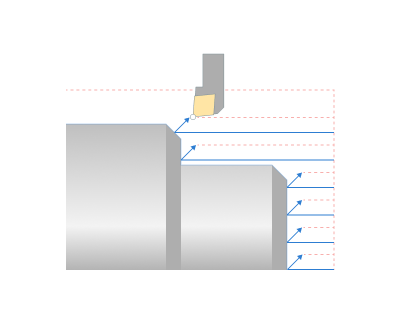

Distancia segura. Especifica la distancia, la herramienta se retrae después de un paso de desbaste. A esta distancia de la superficie mecanizada, la herramienta vuelve a su posición original.

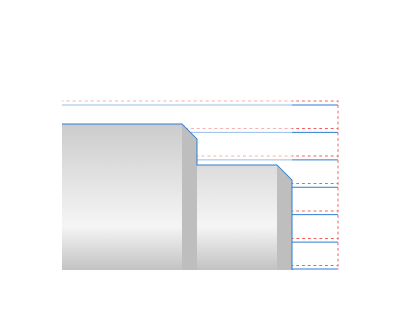

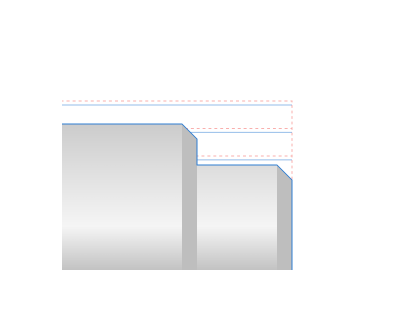

Los plomos en los pases. Cuando se establece la bandera, la herramienta realiza la Participar en cada pase de trabajo por el importe especificado en el Vínculos ficha.
.png)
.png)

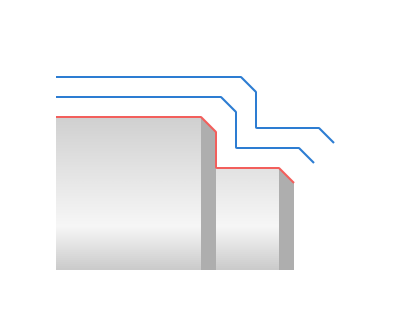

Terminar el pase. Cuando se establece la bandera, el sistema realiza un pase de acabado en la misma operación.
.png)
.png)
Existencias. Este parámetro deja este margen para el mecanizado posterior . Si el Terminar el pase se establece la bandera , el sistema elimina esta asignación en la misma operación.
Radial. En las superficies cilíndricas aparece un stock de un tamaño especificado. En las superficies cónicas y esféricas, el margen disminuye de acuerdo con el ángulo de la superficie normal. Al establecer simultáneamente tanto las reservas radiales como las axiales, se combinan cuadráticamente en estas superficies.
Axial. Un stock de un tamaño especificado aparece en las caras. En las superficies cónicas y esféricas, el margen disminuye de acuerdo con el ángulo de la superficie normal. Al establecer tanto las reservas radiales como las axiales simultáneamente, se combinan cuadráticamente en estas superficies

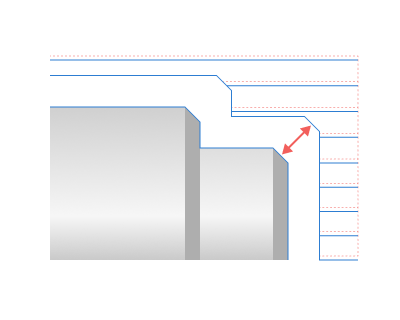

Perfil. El camino de herramientas con esta asignación pasa equidistantemente al contorno de la parte por una cantidad especificada. Todos los permisos se combinan cuando los establece simultáneamente.
Se rompió el chip. La marca activa el modo de rotura del chip cinemático en el que, después de una longitud de corte especificada, el cortador se retrae para detener la formación del chip continuo. A continuación, el cortador se engancha de nuevo y continúa el corte. Distancia segura parámetro.
Dwell. Le permite romper chips no por retraer, sino por detener la alimentación del cortador.

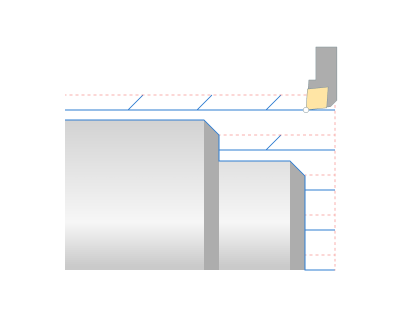

Fuera. Cuando el chip se rompe por retraer, el Dwell el parámetro está en la ventana Desactivado posición.

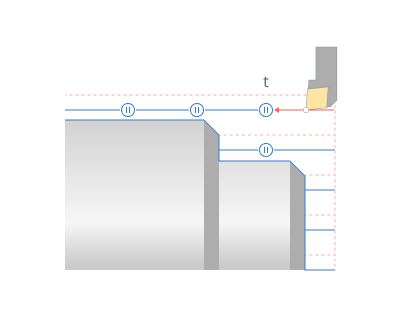

Revoluciones. Detener la alimentación del cortador para un número especificado de revoluciones del husillo realiza la rotura del chip.

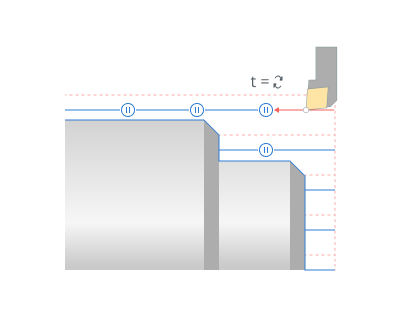

Segundos. Detener la alimentación del cortador durante un tiempo especificado en segundos realiza la rotura del chip.

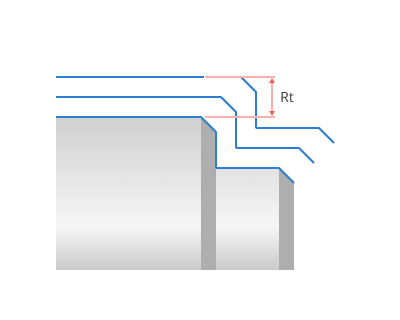

Espesor radial. La distancia de relieve en la dirección del eje X. Similar al parámetro U en el primer bloque del ciclo ISO G73.

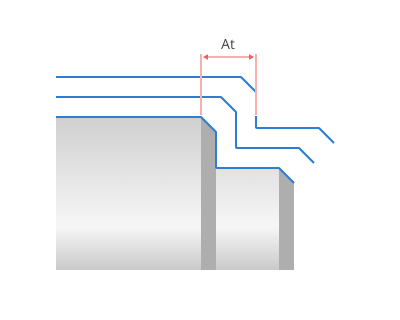

Espesor axial. La distancia de relieve en la dirección del eje Z. Similar al parámetro W en el primer bloque del ciclo ISO G73.

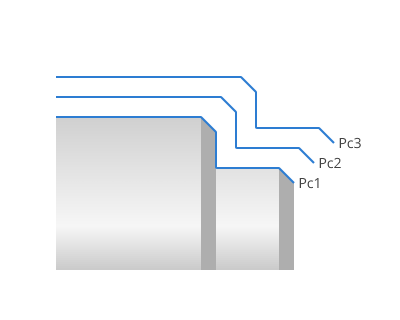

Conteo de pases. El número de pases de herramienta necesarios para eliminar el stock bruto. Similar al parámetro R en el primer bloque del ciclo ISO G73.

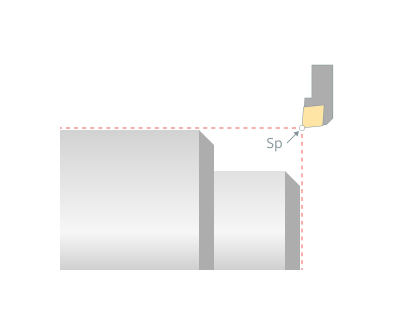

Punto de partida. La herramienta se aproxima a este punto, desde el que comienza la ejecución de los ciclos G 71, G 72, G 73, y a la que la herramienta vuelve al completar el ciclo . Si los incrementos son cero, entonces el Punto de inicio es el punto de intersección de las líneas dibujadas a través de la Participar y Retractar puntos .

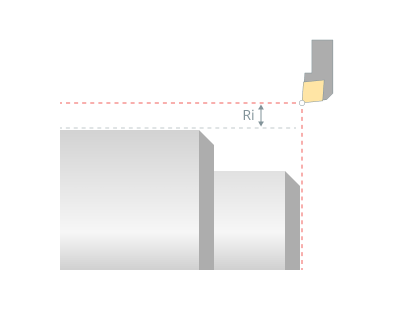

Incremento radial. Cambia la Punto de inicio a lo largo del eje X en la dirección correspondiente al signo de incremento.

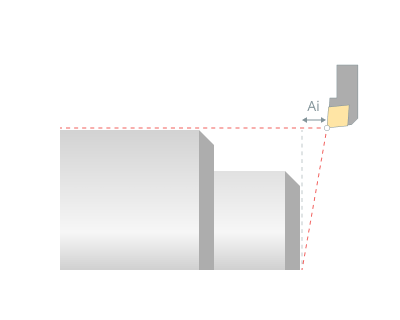

Desplazamiento axial. Cambia la Punto de inicio a lo largo del eje Z en la dirección correspondiente al signo de incremento.

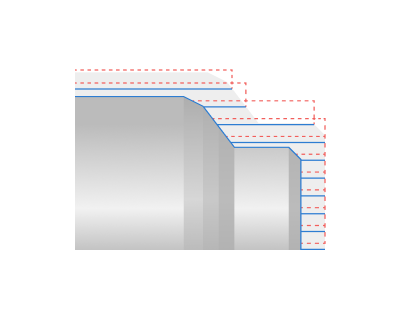

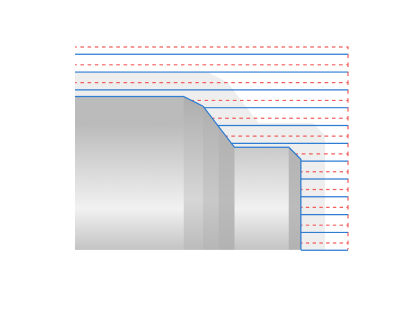

Revise la pieza de trabajo. Cuando se establece la bandera, el sistema tiene en cuenta el estado actual de la pieza. Esto reduce significativamente el tiempo de mecanizado, especialmente si la forma de la asignación es compleja. Ver más
_turningop.png)
_turningop.png)

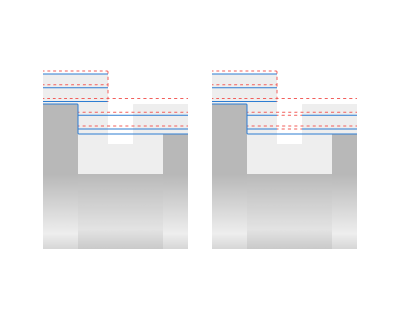

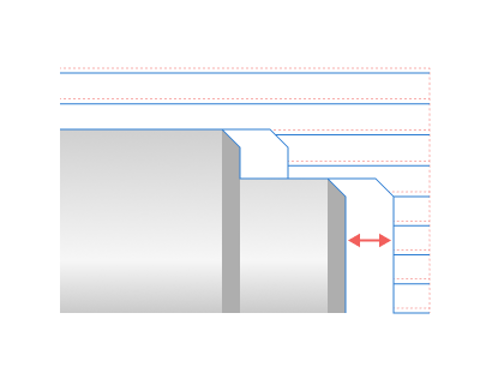

Ignorar las lagunas. Le permite establecer la distancia máxima de paso de la herramienta a través del aire en la fuente de trabajo. Si la longitud entre dos áreas de procesamiento es menor que esta distancia, el sistema los tratará como un área de procesamiento.
Distancia segura. Especifica la distancia de retracción de la herramienta después de un paso en bruto. A esta distancia de la superficie mecanizada, la herramienta vuelve a su posición inicial.
Importe inicial de la entrada. Este parámetro extiende el comienzo del camino de herramientas de los pases de trabajo.
Detener la cantidad de entrada. Este parámetro extiende el final del camino de herramientas de los pases de trabajo.
Distancia máxima de la travesía. Especifica la distancia máxima que la herramienta puede pasar en la alimentación transversal. Si la distancia entre áreas excede este parámetro, el sistema los trataría por separado.
Indemnización: Este parámetro controla los offsets de la herramienta y el método de salida de la corrección del radio de la nariz de la herramienta. Ver más
Corrector de longitud. Controla la salida al programa de los números de offset de la herramienta que se especifican en el Herramientas – Propiedades de la herramienta – Números.
Primero. Si la Primero se selecciona el parámetro, el sistema sale el 1er corrector número al programa NC.
Segundo. Si la Segundo se selecciona el parámetro, el sistema sale el 2o corrector número al programa NC.
Indemnización. Controla la compensación del radio de la nariz de la herramienta.
Fuera. El contorno del camino de herramientas corresponde al contorno de la pieza y es la salida al programa NC sin tener en cuenta el radio de la nariz de la herramienta. Al utilizar este modo en contornos complejos, los cortes inferiores o el mecanizado incompleto son posibles, por lo que es necesario ser cuidadosamente cuando la simulación de mecanizado.

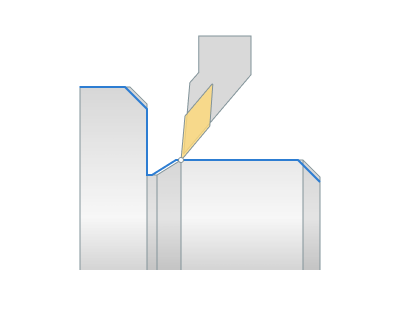

Computadora . Al atravesar segmentos del contorno de la pieza que no son secciones lineales paralelas a los ejes de coordenadas, el camino de herramientas se desplaza por el radio de la nariz de la herramienta.

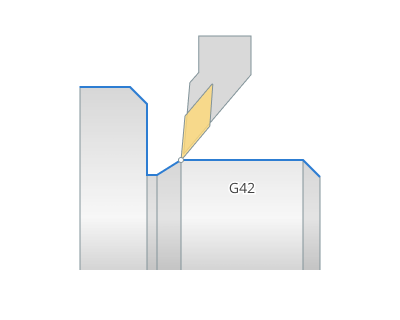

Control . El contorno del camino de herramientas corresponde al contorno de la pieza y es salida al programa NC sin considerar el radio de la nariz de la herramienta. El sistema incluye los comandos para habilitar e inhabilitar la corrección (ISO G41/42/40) antes de los marcos de engage y retract respectivamente.
Usar. El sistema transforma la geometría del contorno de la pieza al camino de la herramienta como en el Computadora modo, pero también incluye comandos para habilitar y desactivar la corrección, como para el Control modo. La herramienta se mueve más cerca de la pieza por el valor de desgaste de la herramienta introducido en la consola NC.
Invierta el desgaste. Difiere de el desgaste modo en la dirección de corrección - G42 en lugar de G41, o viceversa. La herramienta se aleja de la parte por el valor de desgaste de la herramienta introducido en la consola NC.
Los parámetros de la Zigzag ciclo funciona de manera similar a la OD Grooving, ID Grooving y Face Grooving operaciones. Ver más

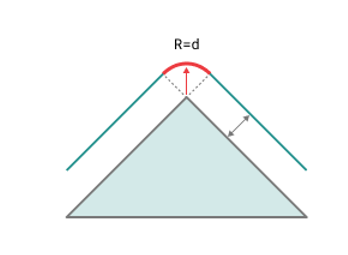

Rodando por arcos.
Si está habilitado: Al rodar por arco, un arco cuyo radio es igual al valor de desplazamiento se insertará en el camino de herramientas.
Si está desactivada: En el modo tangente, los movimientos lineales se utilizan para transitar la esquina. La ruta de la herramienta antes y después de la esquina se extiende por la longitud de desplazamiento. Si la ruta extendida se intersecta entonces se trunca al punto de intersección, de lo contrario se crea un movimiento de conexión.
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más
