Operación de revestimiento de curvatura
Área de aplicación:

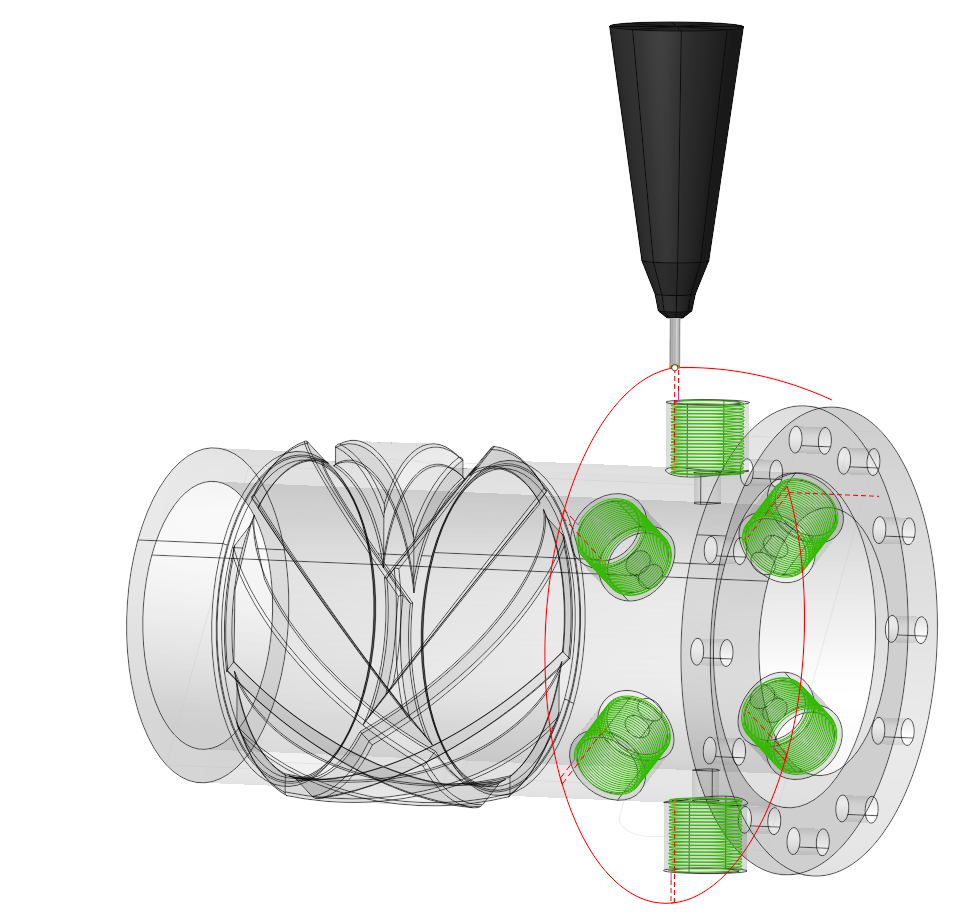

Operaciones aditivas que generan un camino de herramientas a lo largo de curvas definidas dentro de la asignación de trabajo desde abajo hacia arriba. Es útil para modelos de paredes delgadas. Las curvas de origen se pueden colocar en un plano, cilindro o cuerpo de revolución. Y cuando se activa la opción "Pata de herramientas de proyecto sobre la pieza", el revestimiento en general se puede hacer en la superficie de una forma arbitraria. Puede generar capa por capa como camino de herramientas o espiral de hélice.
La operación se desarrolla en varias etapas. Inicialmente, especificar Para ello, haga clic en el botón "Base superficie" y luego seleccione la superficie deseada en la pantalla. Puede ser plano, cilindro o cuerpo de revolución. El sistema rellena automáticamente las opciones necesarias, pero si lo desea puede ajustar las propiedades de la superficie base, y luego haga clic en "Sí". Ahora, para especificar la geometría local, seleccione las curvas en la pantalla o los bordes del modelo 3D a lo largo del perímetro del área deseada y añádalas haciendo clic en el botón "Curva". Para limitar los niveles superior e inferior, debe seleccionar en la pantalla cualquier elemento geométrico, yaciendo al nivel deseado, y luego pulse el botón "nivel superior" o "nivel inferior", respectivamente. Los niveles superior e inferior también pueden establecerse por valores numéricos en la ventana del inspector de propiedades.
Asignación de trabajo:
Superficie de la base. Esta es la superficie sobre la cual se construye la trayectoria de acuerdo con la curva proyectada sobre ella. Ver más.
Curva. Establecer el camino de herramientas a lo largo de la curva seleccionada . Ver más.
BolsilloPara simplificar esta tarea, podemos reconocer los elementos de las piezas en un modelo 3D y convertirlos automáticamente a elementos básicos de asignación de trabajo, como zonas de trabajo y niveles de mecanizado. Seleccionar el fondo del bolsillo hace que el sistema utilice automáticamente el límite de bolsillo como la curva y determine la Arriba y Niveles inferiores según los niveles de bolsillo. Ver más.
Nivel superior. Especificación del nivel superior de deposición de material por elementos del modelo. Ver más.
Nivel inferior. Especificación del nivel inferior de la deposición de material por elementos del modelo. Ver más.
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Estrategia:
Niveles de mecanizado.
Define el rango a lo largo del eje de la herramienta para el mecanizado. Operación de cierre de área. Ver más.
Mecanizado helicoidal.
Mecanizado de un contorno usando un movimiento helicoidal.
Pasos ásperos.
Toolpath se compensa en plano por la cantidad de espesor de 'Pases de rozamiento'. Pasas adicionales se añaden al contorno por el valor especificado en los parámetros con el número especificado de pasos. Este grupo de parámetros funciona de manera similar a la Operación de contorneado 2D. Ver más.
Esquinas suavizando.
Cuando se produce un cambio repentino de la dirección de la herramienta, el control de fresado realiza una desaceleración antes de iniciar el giro, y luego se acelera de nuevo. Este hecho puede conducir a vibraciones y a un alto desgaste de la herramienta y la máquina de fresado. El problema se puede resolver si el camino de fresado tiene muy pocos o ningún descansos. Por esta razón, en el sistema existe la función de suavizado de la vía de herramientas utilizando el radio definido para el mecanizado de esquinas interiores o exteriores del modelo. Operación de contorneado 2D. Ver más.
Ordenando.
Controla la secuencia de pases durante el mecanizado de la superficie . Este grupo de parámetros funciona de manera similar a la Operación de contorneado 2D. Ver más.
Transformaciones.
Un diálogo para transformar el camino de herramientas. Este grupo de parámetros funciona de manera similar a la Operación de contorneado 2D. Ver más. Cuando el Proyecto toolpaht en la parte opción está activa, el camino de herramientas inicial formado en la superficie de la base se proyecta en el modelo 3D que se especifica como parte de la operación.
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más.
