Operación 3D de cierre
Área de aplicación:

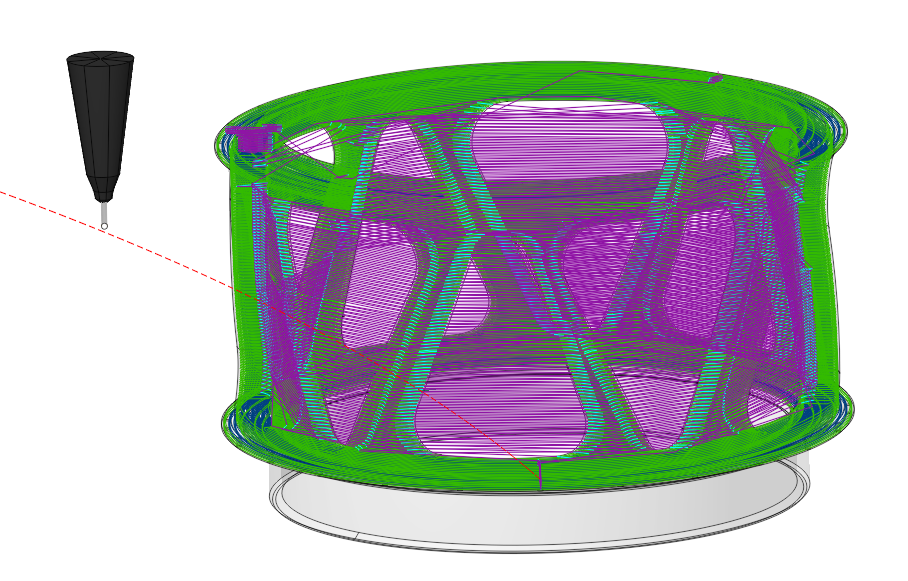

Esta es una operación de fabricación aditiva que utiliza un modelo 3D como entrada. Roughing Waterline operación excepto que funciona de abajo a arriba. Intersecta la capa del modelo de fuente por capa y genera una ruta de herramientas para llenar el área de intersección calculada para cada nivel. Operación tiene estrategias Paralelas y Offset para llenar el área. Por defecto, toda la parte es el modelo a máquina. Si desea aumentar la geometría local sólo entonces necesita añadir caras deseadas a la asignación de trabajo. El sistema llena automáticamente los niveles superior e inferior por geometría definida, pero si desea limitar los niveles superior e inferior manualmente, entonces debe seleccionar en la pantalla cualquier elemento geométrico, yaciendo en el nivel deseado, y luego pulse el botón "nivel superior" o "nivel inferior" respectivamente. Los niveles superior e inferior también se pueden establecer por valores numéricos en la ventana del inspector de propiedades.
Asignación de trabajo:
Caras. Seleccione varias superficies de la pieza que limitan el área de relleno del material. El sistema calculará la trayectoria en función de las superficies elegidas.
Bolsillo. Seleccione la parte inferior del bolsillo. El sistema creará las paredes de bolsillo adyacentes teniendo en cuenta el stock especificado en el artículo Propiedades.. Ver más
Zona de trabajo. Seleccione las curvas o bordes de la pieza que definen el área de relleno del material. Ver más
Zona de restricción. Además de Zonas de trabajo en el sistema que puede utilizar Zonas restringidas especificar las áreas de la pieza que no deben ser mecanizadas en la operación actual. Ver más
Nivel superior. Especificación del nivel superior de deposición de material por elementos del modelo. Ver más
Nivel inferior. Especificación del nivel inferior de la deposición de material por elementos del modelo. Ver más
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Estrategia:
Estrategia de mecanizado.
Este grupo de parámetros permite al usuario lograr una ruta de herramientas requerida. Funciona de manera similar a la Operación de cierre de área. Ver más.
Niveles de mecanizado:
Define el rango a lo largo del eje de la herramienta para el mecanizado. Operación de cierre de área. Ver más.
Recorte:
Permite el salto de superficies no destinadas al mecanizado y permite la extensión del camino de herramientas. Los parámetros de Recorte son los mismos que en el Operación de rozamiento de la línea de agua. Ver más.
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más.
