Operación 5D de cierre
Área de aplicación:

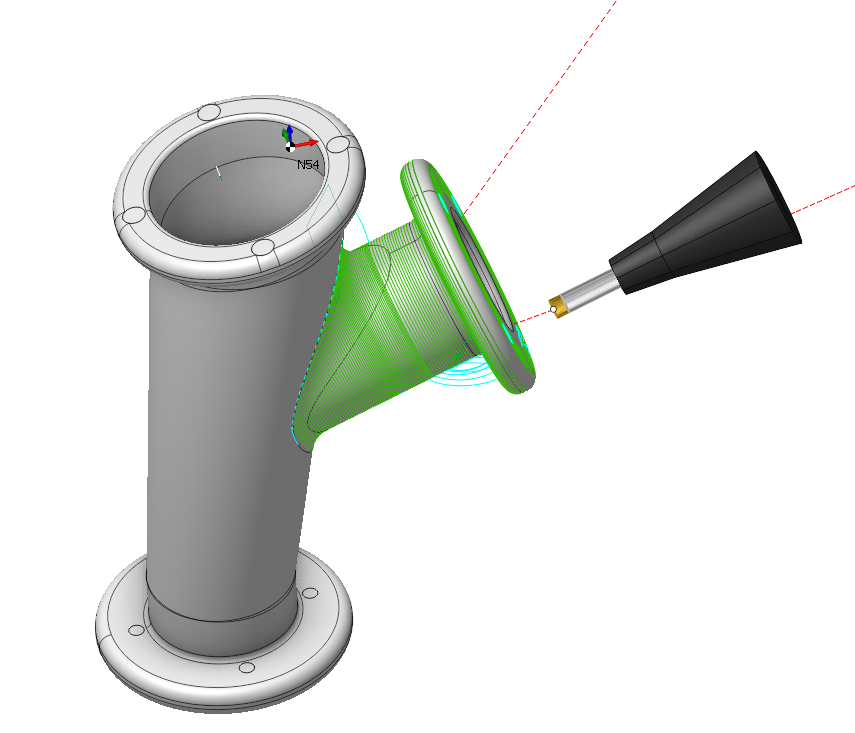

La operación "Cladding 5D" permite depositar capa de material en la superficie de una pieza utilizando estrategias de 5D Operación de superficie operación, porque esta operación se basa en ella. Generalmente, esta operación la utiliza como una base, pero emplea algunas nuevas estrategias para la construcción de caminos de herramientas y la planificación de la orientación de herramientas. Genera intrincados formas espaciales utilizando modelos 3D como base.
Asignación de trabajo:
Superficies de mecanizado. Seleccione varias superficies de la pieza como tarea de trabajo. El sistema calculará la trayectoria en función de las superficies elegidas.
Primera curva. Por la Comisión Paralelo a la curva estrategia, esta característica especifica curvas para cálculos de pases paralelos. Además, en el Morfismo entre dos curvas y Espiral entre dos curvas estrategias, especifica la Primera curva . Puede seleccionar uno o varios, no necesariamente conectados, curvas o bordes.
Segunda curva. El sistema lo utiliza en el Morfismo entre dos curvas y Espiral entre dos curvas estrategias. Se especifica la Segunda curva. Puede seleccionar uno o varios, no necesariamente conectados, curvas o bordes.
Curva inclinada. Esta es la curva a la que el vector del eje de la herramienta apunta cuando se establece Orientación de la herramienta especificación A través de Curve.
Geometría extendida. Especifique las superficies tangencialmente a las que puede extender el camino de herramientas, y las líneas a través de las cuales puede alargar el camino de herramientas.
Primera superficie. Esta característica sirve como la Primera superficie en una Morph entre dos superficies y Espiral entre dos superficies estrategias, facilitando el proceso de transformación para crear líneas de caminos de herramientas.
Segunda superficie. Esta característica sirve como la Segunda superficie en una Morph entre dos superficies y Espiral entre dos superficies estrategias, facilitando el proceso de transformación para crear líneas de caminos de herramientas.
Superficies para proyección. Estas son las superficies destinadas al mecanizado en las que el camino de herramientas se transfiere cuando se habilita el Ruta del Proyecto en la Parte en la ventana Estrategia ficha.
Zona de trabajo. Utilice la zona de trabajo para recortar los pases fuera de las áreas de contención 2d especificadas. El plano del área de contención está definido por la orientación inicial de la herramienta. Ver más.
Zona de restricción. Además de Zonas de trabajo en el sistema que puede utilizar Zonas restringidas geometría de curvas y bordes para especificar las áreas de la pieza que s se puede evitar mecanizado en la operación actual. Ver más
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Estrategia:
Estrategia:
Este parámetro permite al usuario lograr un camino de herramientas requerido:
Tipo de estrategia:

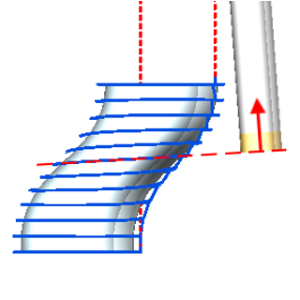

Espiral entre dos curvas. En primer lugar, los pasajes preliminares se generan como el Morph estrategia en el marco de la 5D Operación de superficie. Ver más. Entonces cada paso se convierte en una espiral por ascenso gradual al siguiente paso a medida que se acerca al final.

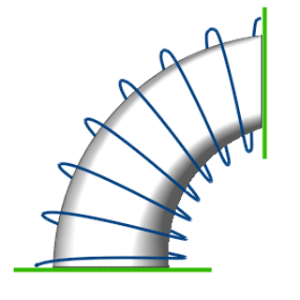

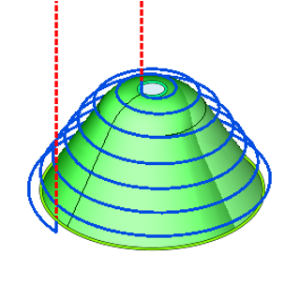

Espiral entre dos superficies. Los caminos de la herramienta toman la forma de una espiral, comenzando en el Primera superficie, terminando en el Segunda superficie, y envolver alrededor del contorno de la Superficies de mecanizado.
Otras estrategias son las mismas que en el 5D Operación de superficie. Ver más.
Paso. El espesor del material acolchado en un paso.
Paso adaptativo. Este parámetro ajusta las distancias entre los pases de la herramienta según el radio de curvatura de la superficie para mantener una altura de vieira uniforme después del mecanizado de la superficie. Ver más.

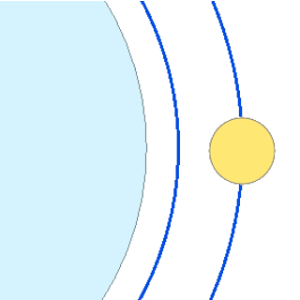

Superficies de trabajo compensadas. Cuando la bandera está activa, el sistema genera el camino de herramientas teniendo en cuenta el radio de la herramienta.
8.png)
Calcular basado en el centro de herramientas. El marcado cambia el modo que implica primero compensar las superficies para el mecanizado por el perfil de la herramienta para el mecanizado de 3 ejes o a lo largo de la superficie normal por el radio de la herramienta para el mecanizado de 5 ejes, y luego calcular las curvas del camino de la herramienta en estas superficies offset. En otro modo, el sistema inicialmente genera el camino de la herramienta como curvas en las superficies mecanizadas. Luego, posiciona y orienta la herramienta en relación con las curvas calculadas para mantener constante el punto de contacto de la herramienta con la superficie mecanizada.
Comparación del camino de herramientas basado en el centro y el punto de contacto de la herramienta:
Cálculo basado en el punto de contacto de la herramienta:
En este modo, los pases de trabajo se generan calculando curvas en las superficies de mecanizado como primer paso y luego posicionando y orientando la herramienta en relación con las curvas calculadas de tal manera que el punto de contacto de la herramienta con una superficie de mecanizado se mantiene igual. Es deseable, por ejemplo, cuando las superficies lisas se están mecanizando, o haciendo fresado del flanco.
Cálculo basado en el centro de herramientas:
En este modo, los pases de trabajo se generan de tal manera que al principio las superficies de mecanizado están siendo compensadas ya sea por la forma de la herramienta para el mecanizado de 3 ejes o por el radio de la herramienta a lo largo de la superficie normal para el mecanizado de 5 ejes y sólo entonces se calculan las secciones de las superficies offset. Por ejemplo, para las estrategias de Parallel a plano significa que el trabajo generado pasa todo en planos paralelos. Otra ventaja de este modo es que no sólo se tienen en cuenta las superficies sino los bordes entre superficies de mecanizado.
Lado de cierre. Este parámetro controla el posicionamiento de las líneas de camino de herramientas en relación con la geometría de la asignación de trabajo. Funciona cuando la Superficies de trabajo compensadas el parámetro está activo.
Adentro. El camino de herramientas se construye dentro de la Asignación de Trabajo.
Fuera. El camino de herramientas se construye fuera de la Asignación de Trabajo.

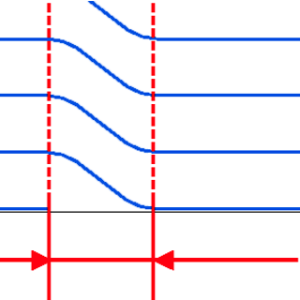

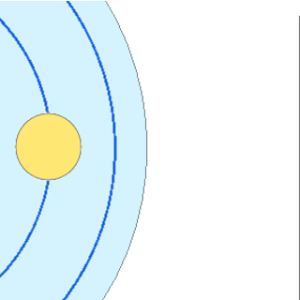

Brecha para evitar superposiciones. Al procesar un contorno cerrado, deje un hueco en la unión del inicio y el final del contorno para evitar la superposición de la capa. punto de fusión. Permite evitar el paso de la herramienta en el mismo lugar varias veces, como resultado de lo cual la altura de la capa puede superar el tamaño especificado. Para esto, el camino de herramientas se acorta al final de cada curva por el valor especificado.
Otras propiedades de la Estrategia son lo mismo. como el Estrategia parámetros en la 5D Operación de superficie. Ver más.
Orientación de la herramienta:
Controla la orientación del eje de la herramienta.
Perpendicular al Plano de Pase. El eje de la herramienta es perpendicular al plano medio del paso.

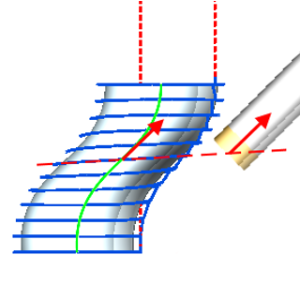

Curva a lo largo. El eje de la herramienta se establece a lo largo de la tangente a la Curva de inclinación en el punto donde se cruza el plano medio del paso.
Otros Orientación de la herramienta estrategias y sus parámetros son los mismos que el Orientación de la herramienta estrategias en el marco de la 5D Operación de superficie. Ver más.
Pases adicionales.
Permite establecer condiciones específicas de mecanizado para las capas inicial y última: la altura del revestimiento y la alimentación de la capa (en el Velocidades página)

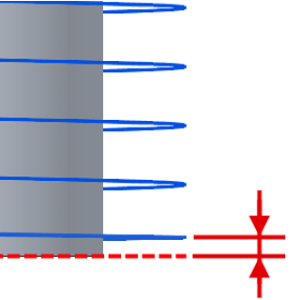

Primer paso. La primera capa se ejecutará con el paso especificado. Puede ser necesario, por ejemplo, para proporcionar una mejor adherencia al sustrato.

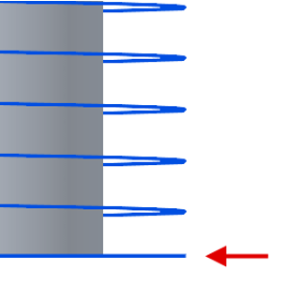

Empieza el pase planar. Antes de la espiral ascendente, se hará un paso completo a lo largo de la curva en el plano inicial.

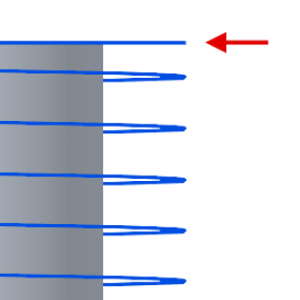

Pase planar final. El segmento final de la trayectoria espiral se ejecuta como una curva plana en el plano final.
Lado del borde
Habilitar la opción Calcular basado en el centro de herramientas parámetro para activar la opción. Esta opción selecciona uno de los dos lados adyacentes a la curva seleccionada en la asignación de trabajo. El sistema compensa las superficies mecanizadas a lo largo del lado normal al elegido durante el cálculo de la ruta del centro de la herramienta.
Dirección a lo largo de la curva.
Especifica la dirección del movimiento de la herramienta a lo largo de los pases de trabajo.
Adelante. El cladding sólo en dirección hacia adelante está activado.
Retroceder. Sólo se activa el cladding en dirección regresiva.
Las dos cosas. Se permite el cladding en ambas direcciones.
Clasificación:
Controla la secuencia de pases de toolpath durante el mecanizado de superficies. 5D Operación de superficie. Ver más.
Límite de ángulos de rotación:
Cuando se establece el indicador, se especifican los valores límite de la posición angular de la herramienta en relación con el eje especificado. Este grupo de parámetros funciona de manera similar a la 5D Operación de superficie . Ver más .
Zona de trabajo.
Permite una modificación adicional del área de trabajo seleccionada inicialmente en el Asignación de puestos de trabajo ficha. Este grupo de parámetros funciona de manera similar a la 5D Operación de superficie . Ver más .
Esquinas suavizando.
Cuando se produce un cambio repentino de la dirección de la herramienta, el control de fresado realiza una desaceleración antes de iniciar el giro, y luego se acelera de nuevo. Este hecho puede conducir a vibraciones y un alto desgaste de la herramienta y la máquina de fresado. El problema se puede resolver si el camino de fresado tiene muy pocas o ninguna roturas. Por esta razón, en el sistema existe la función de suavizado de la vía de herramientas utilizando el radio definido para el mecanizado de esquinas interiores o exteriores del modelo. Este grupo de parámetros funciona de manera similar a la 5D Operación de superficie . Ver más .
Modelo sólido.
Esta opción clasifica automáticamente el modelo con paredes internas y externas. ¡El modelo debe ser sólido!
Establecer la bandera para ejecutar los pases para la formación de la pared interior y exterior del modelo en un estricto orden.
Pasos ásperos.
El camino de herramientas es compensado en plano por el Pases ruinosos cantidad de espesor. Los pases adicionales se añaden al contorno por el valor especificado en los parámetros con el número especificado de pasos.
Paso constante en el plano XY. Formar la trayectoria para mantener proyecciones de pasos iguales en el plano XY para los ejes X e Y. Utilice esta opción al formar la herramienta pasa en ángulo al plano XY.

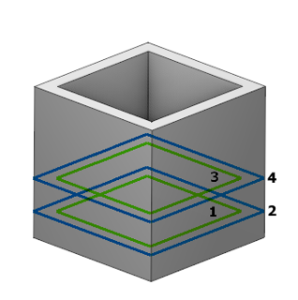

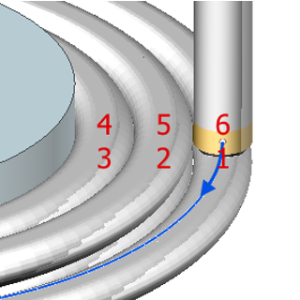

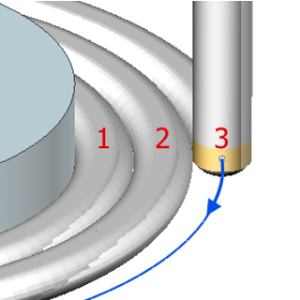

Pasa la orden. La elección del orden de revestimiento - desde el exterior dentro o dentro hacia fuera.

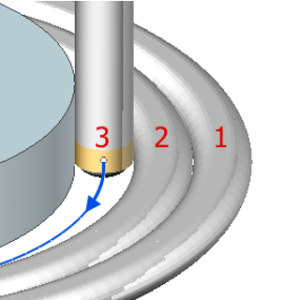

De adentro hacia afuera. Llevar a cabo el revestimiento pasa desde el interior y se mueve hacia fuera.
Del exterior al interior. Llevar a cabo el revestimiento pasa desde el exterior y se mueve hacia adentro.

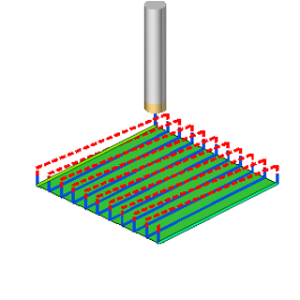

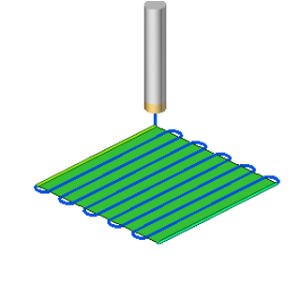

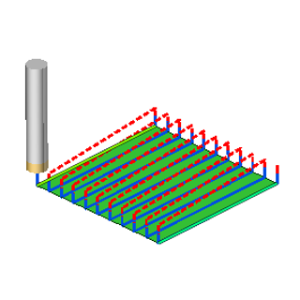

Zigzag. Cuando esta opción está activa, cada capa posterior invierte la dirección del desbaste pasa en relación con la capa anterior. Puede ayudar a obtener el camino de herramientas sin interrupciones, es decir, sin tener que apagar la alimentación del material y la transición en la alimentación rápida.
Otras propiedades de la Pasos ásperos son lo mismo. como el Pasos ásperos parámetros en la 5D Operación de superficie. Ver más.
Ruta del Proyecto en la Parte:
Al configurar la bandera, el sistema genera rutas de herramientas para procesar las superficies identificadas como Superficies para proyección en la ventana Asignación de puestos de trabajo mediante la asignación de la ruta derivada de la Superficie de mecanizado sobre la Superficies para proyección. Este grupo de parámetros funciona de manera similar a la 5D Operación de superficie . Ver más .
Recorte:
Permite el salto de superficies no destinadas al mecanizado y permite la extensión del camino de herramientas. Este grupo de parámetros funciona de manera similar a la 5D Operación de superficie . Ver más .
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más.
