Mecanizado de impulsores
Área de aplicación:
La operación hace que el proceso sea eficiente para el mecanizado de cinco ejes de piezas como monociclos e impulsores, integrando estrategias para generar el más adecuado caminos de herramientas para el mecanizado en bruto de monociclos, acabado de cuchillas y cubos, y el refinamiento de filetes. También proporciona funcionalidades adicionales para evitar colisiones con la herramienta, el soporte y el espacio en blanco.
Asignación de trabajo:
Superficies de la hoja. Sirve para definir superficies de pared de hoja para el mecanizado. Si no se especifica la geometría de la hoja, el sistema genera un camino de herramientas para el mecanizado de superficies Hub y el Superficies del sudario. Para el mecanizado en bruto, seleccione las superficies de dos cuchillas adyacentes. Superficies de la hoja. La selección de geometría debe incluir superficies de trabajo de la hoja, superficies superiores e inferiores y filetes.
Superficies del Hub. I t identifica el eje de rotación y forma el espacio entre el buje y el sudario para la formación de caminos de herramientas. El hub debe ser una superficie de rotación. Para el proceso de acabado, basta con recoger cualquier superficie del cubo que tenga un espacio desde el borde delantero hasta el borde posterior de la hoja.
Superficies de Sudario. Forma el espacio entre el centro y el sudario donde el camino de herramientas se forma y sirve como la curva base para ciertas estrategias. Es esencial seleccionar superficies que limiten el contorno lateral del impulsor.
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.

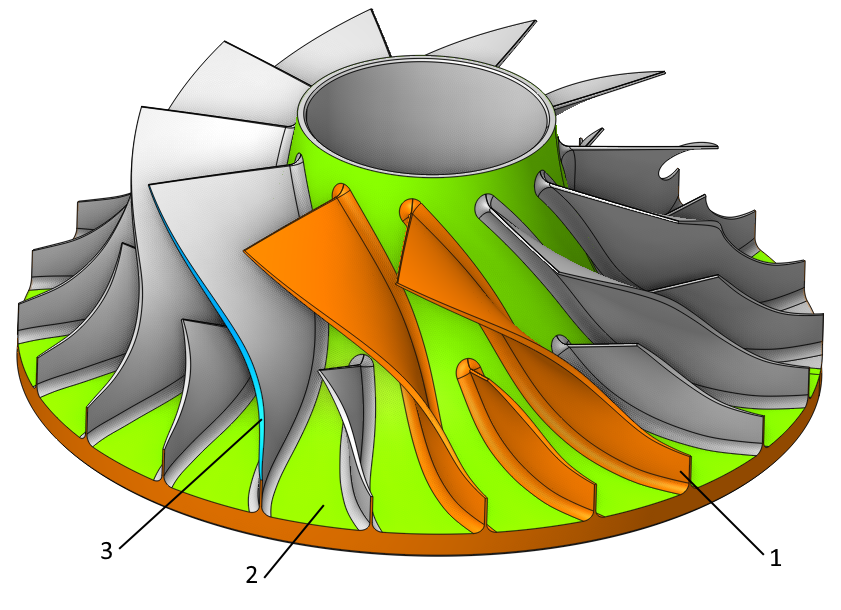

1-Blade Surfaces, 2-Superficies del hub, 3Superficies de Sudario.
Estrategia:
Mecanizado:
Especifique el tipo de mecanizado y la superficie a procesar.

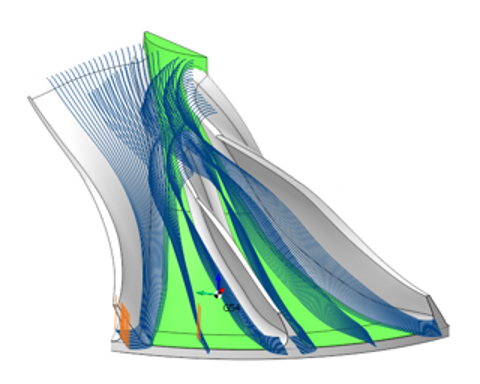

Roughing. Ejecuta el mecanizado en bruto en el impulsor en blanco dentro del área definida por el Superficies del hub, Superficies del sudario, y los dos adyacentes seleccionado Superficies de la hoja.
Acabado de la hoja. Realiza mecanizado de acabado en el seleccionado Superficies de la hoja. Establecer el Superficies del hub y Superficies del sudario Primero. El proceso se centrará únicamente en los candidatos seleccionados. Superficies de la hoja si se elige alguno. Si no se selecciona ninguno, el mecanizado cubrirá todas las cuchillas del impulsor.
Finalización del hub. Realiza mecanizado de acabado en el seleccionado Superficies del hub en el área entre las zonas seleccionadas Superficies de la hoja.
Acabado de filetes. Ejecuta el mecanizado fino de las superficies de filete entre la hoja y el cubo. Superficies del hub y Superficies del sudario Primero. El proceso se centrará únicamente en el área de selección Superficies de la hoja si se elige alguno. Si no se selecciona ninguno, el mecanizado cubrirá todas las superficies de filete del impulsor.

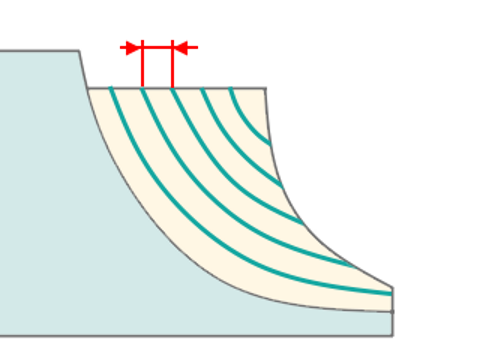

Paso. La anchura máxima permitida de corte . Ver más.
Paso de profundidad. La distancia entre el desbaste pasa. Ver más.
Conde. Es el conteo de pases en la superficie del filete cuando el Acabado de filetes la estrategia es activa. Este número de pases se extiende a cada lado desde el centro del filete.
Estrategia:
Este parámetro permite al usuario lograr un camino de herramientas requerido:

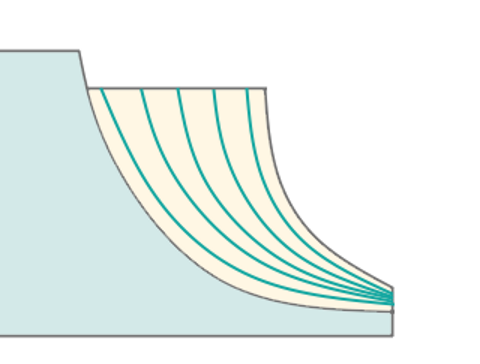

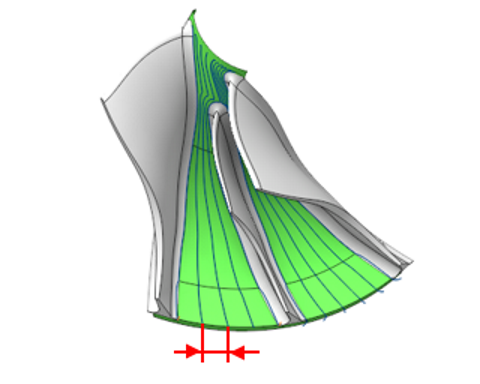

Morph entre el Sudario y el Hub. Los caminos de la herramienta son las líneas que resultan de una transición suave de las líneas generadoras del shrood a los del hub . Ellos pasar a través de un especificado Paso (para el acabado ) o una Paso áspero (por desbaratar).

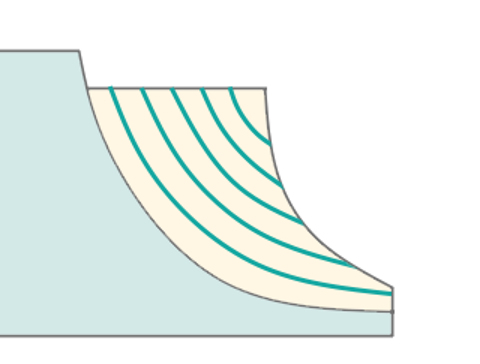

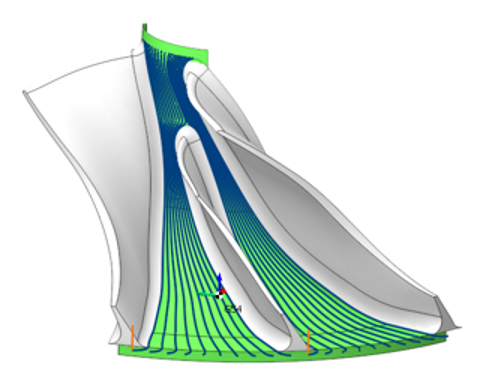

Desplazamiento desde el hub. El sistema crea los caminos de herramientas en superficies que compensan la Superficies del hub por un especificado Paso para el acabado o una Paso áspero por desbaratar.
Orientación de la herramienta:
Controla la orientación del eje de la herramienta.

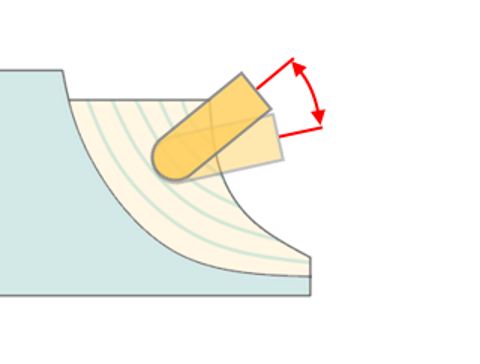

Ángulo de plomo. Es un n ángulo adicional de inclinación de la herramienta dentro del plano de la dirección de movimiento.
Evitar colisiones:

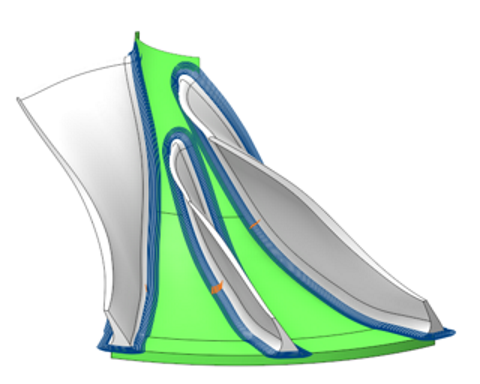

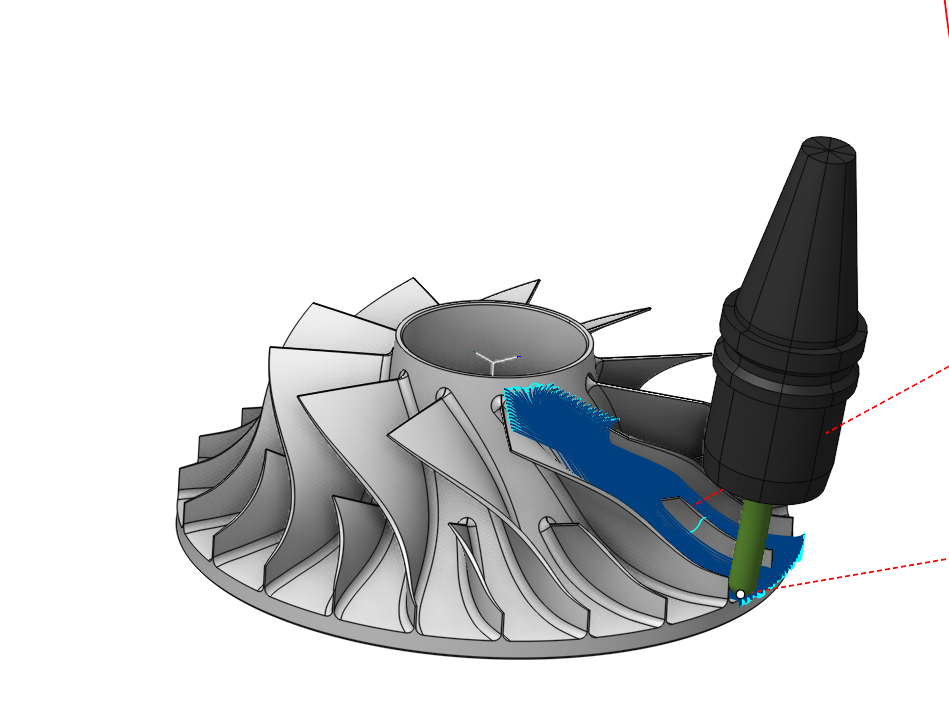

Con el Comprobar el titular función, esta característica detecta segmentos de la ruta de herramientas donde el portaherramientas colisiona con la pieza y modifica esos segmentos de acuerdo con la estrategia especificada. Los parámetros de esta opción son los mismos que en el 5D Operación de malla. Ver más.
Eje rotativo:

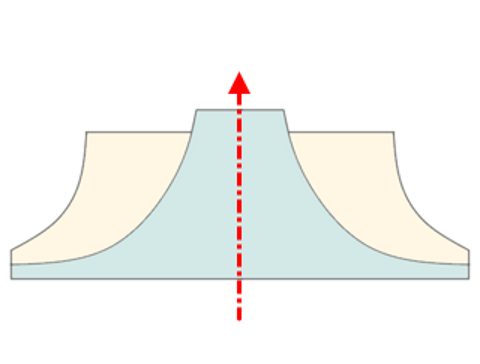

Esta característica permite la designación manual del eje del impulsor. Seleccione uno de los ejes CS de la pieza de trabajo o CS global, que el eje geométrico del impulsor debe pasar a través de .
Clasificación:
Controla la secuencia de pases durante el mecanizado de la superficie .
Recortar rollos.

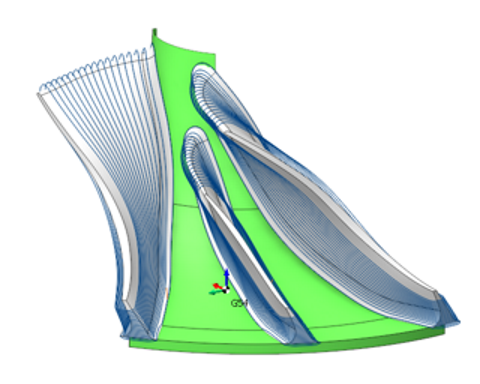

El cortador 'rolls' alrededor de las esquinas exteriores afiladas de un modelo. El camino de la herramienta es suave pero no siempre óptimo. Este parámetro funciona de manera similar a la Operación de desbaste de la línea de agua. Ver más
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más.
