Operación de acabado de vieiras
Área de aplicación:

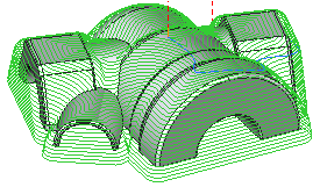

El camino de herramientas Scallop comienza desde las curvas que se encuentran en las superficies de las partes y se genera compensando repetidamente esas curvas hacia adentro hasta que las curvas colapsan. Este método crea un camino de herramientas similar a la estrategia equidistante Así que básicamente es un camino equidistante excepto la compensación se produce t en 3d espacio en las superficies de mecanizado, no en un avión . El camino de herramientas alcanza una altura de vieira constante independientemente de la pendiente de las superficies de mecanizado. Otra ventaja es la cantidad mínima de movimientos de enlace junto con el tipo de molienda respetado/convencional. La operación es más adecuada para semi-acabado y acabado.
Asignación de trabajo:
Superficies de mecanizado. Seleccione varias superficies de la pieza como tarea de trabajo. El sistema detecta las curvas de inicio como las curvas de contacto del cortador con esas superficies.
Curva inclinada. Esto es t curva que el vector del eje de la herramienta apunta al establecer Orientación de la herramienta especificación A través de Curve.
Zona de trabajo. Utilice la zona de trabajo para recortar los pases fuera de las áreas de contención 2d especificadas. Ver más .
Zona de restricción. Además de las Zonas de trabajo en el sistema, puede utilizar la geometría Zonas de restricción de curvas y bordes para especificar las áreas de pieza que deben evitar el mecanizado en la operación actual. El sistema genera un camino de herramientas restringido o cortado dependiendo de la opción que elija. Ver más.
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Estrategia:
Estrategia:
Estos parámetros permiten al usuario lograr una geometría requerida de toolpath:
Empieza desde. Parámetros que determinan la construcción de las curvas iniciales del camino de herramientas.
Abajo . El camino de herramientas comienza en el Nivel inferior de mecanizado.

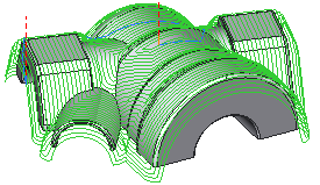

Parte superior de las caras verticales. La iniciación de la ruta de herramientas implica curvas de silueta (un grupo de bordes y curvas que delinean la Asignación de trabajo límites exteriores).
Paso. La anchura máxima permitida de corte Ver más.

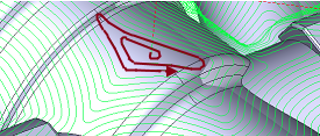

Mecanizado espiral . Configurar la bandera configura el camino de herramientas como una espiral continua para minimizar los enlaces.

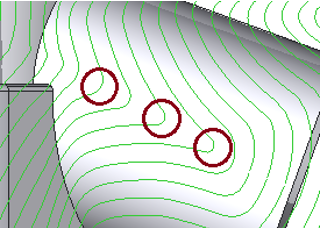

Smooth Corners. Establecer la bandera suaviza las esquinas afiladas en el camino de herramientas.
Motph pasa. Activar la bandera altera la estrategia para crear el camino de herramientas, resultando en un camino con un paso consistente. "islas" no procesadas existen dentro de la Superficies de mecanizado, el ajuste de la bandera permite la generación de herramientas con transiciones suaves de los contornos "isla" a los contornos exteriores de la Superficies de mecanizado.
Tipo de fresado:
Esta característica permite a los usuarios seleccionar la dirección de fresado necesaria (subir o convencional) durante el proceso de cálculo del camino de herramientas. Ver más
Los parámetros del tipo de fresado son los mismos que en el Operación de rozamiento de la línea de agua.
Ver más.
Clasificación:
Controla la secuencia de pases del camino de herramientas durante el mecanizado de superficies.
Dirección de mecanizado. Controla la dirección del movimiento de la herramienta en las curvas del camino de la herramienta.

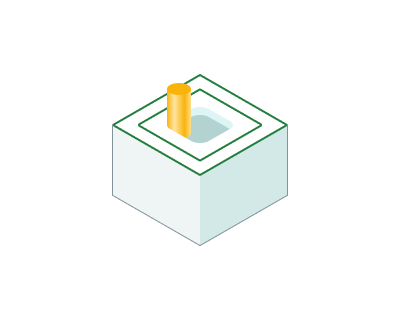

Adentro. La herramienta pasa de las curvas del camino central a las curvas exteriores.

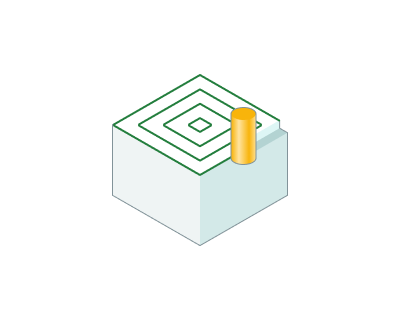

Afuera.
La herramienta pasa de las curvas externas del camino de herramientas a las centrales.
Niveles de mecanizado:
Define el rango a lo largo del eje de la herramienta para el mecanizado. Nivel inferior como en el Operación de rozamiento de la línea de agua. Ver más.

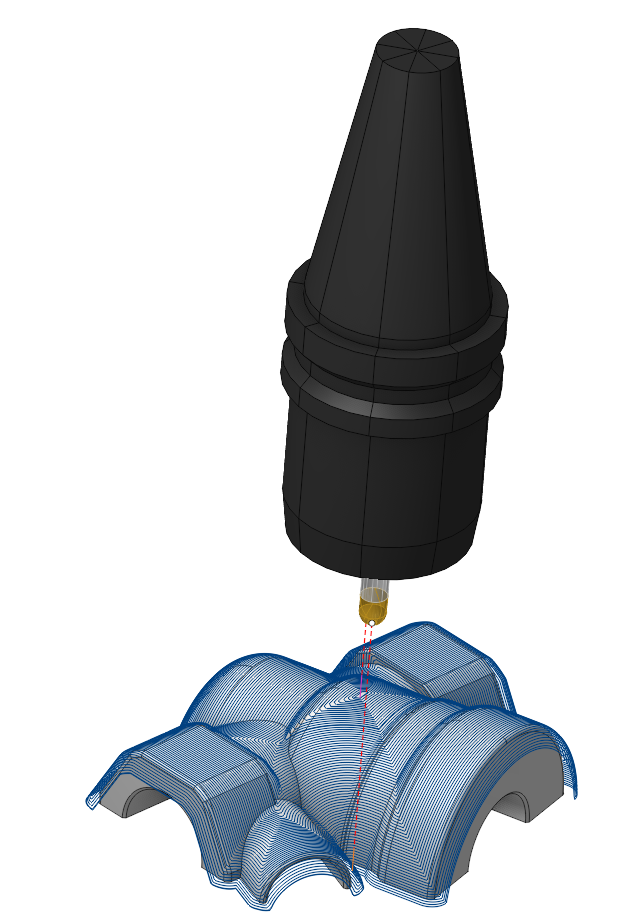

Conversión de 5 ejes:
Puede controlar la posición de la herramienta al ejecutar operaciones en una máquina de cinco ejes. Ver más.
Los parámetros de Orientación de la herramienta son los mismos que en el 5D Operación de superficie. Ver más.
Límite de ángulos de rotación:
Cuando se establece la bandera y la Conversión de 5 ejes opción está activada, especifica los valores límite de la posición angular de la herramienta en relación con los ejes. Los parámetros de Límite de ángulos de rotación son los mismos que en el Operación 5D Surfacing. Ver más.
Recorte:
Permite el salto de superficies no destinados al mecanizado y permite la extensión del camino de herramientas . Los parámetros de Recorte son los mismos que en el Operación de rozamiento de la línea de agua. Ver más.
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta.
Ver más
