Funcionamiento del lápiz

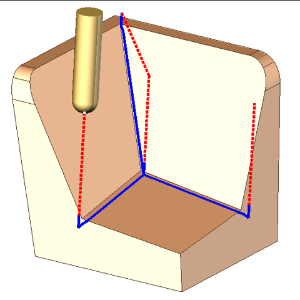

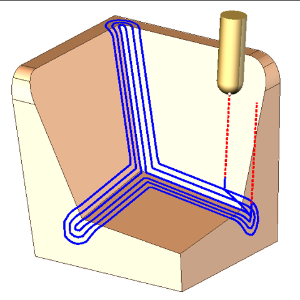

Área de aplicación:
La operación de mecanizado del resto genera pases a lo largo de las esquinas interiores de la pieza.
Asignación de trabajo:
Superficies de mecanizado. Los pases se generan sólo en los lugares donde la herramienta contacta con las superficies de mecanizado. Si faltan las superficies de mecanizado, el camino de herramientas se genera dentro de toda la parte.
Zona de trabajo. Las zonas de trabajo se utilizan para definir las áreas de piezas que deben ser mecanizadas mediante operaciones de fresado de desbaste y acabado. Ver más
Zona de restricción. Además de Zonas de trabajo en el sistema que puede utilizar Zonas restringidas especificar las áreas de la pieza que no deben ser mecanizadas en la operación actual. Ver más.

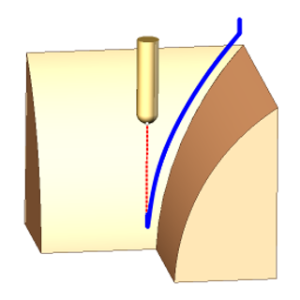

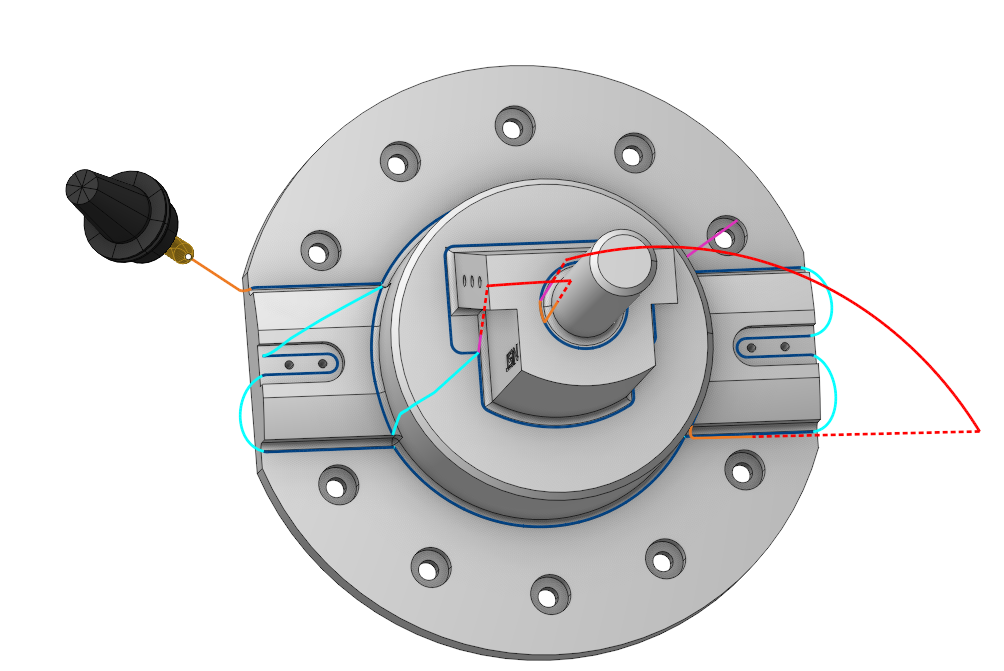

Curva inclinada.
Esto es t

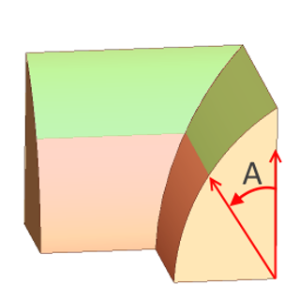

curva que el vector del eje de la herramienta apunta al establecer
Conversión de 5 ejes
especificación
A través de Curve.
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Estrategia:
Estrategia:
Este grupo de parámetros permite al usuario lograr un camino de herramientas requerido:
Método de procesamiento del ángulo:
Un pase. El sistema genera un solo paso a lo largo de cada esquina interior.

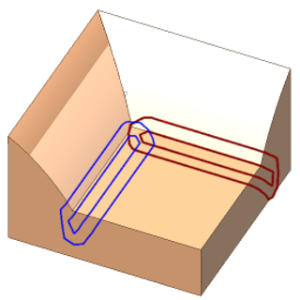

Pases paralelos. El sistema g enerates múltiples pases durante el procesamiento de una sola esquina interior . Cada uno adicional medio de pase un desplazamiento lateral de una herramienta de estrategia de un solo paso a través de la superficie de mecanizado por a Paso valor.

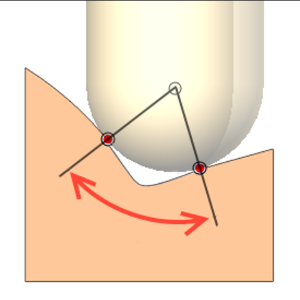

Bitagency Angle. Este parámetro se utiliza para limitar los bordes detectados por la operación. Es el ángulo entre dos puntos donde las superficies de la pieza y los bordes de corte de la herramienta hacen contacto simultáneamente. La herramienta funcionará dentro de la zona dentro de este ángulo.

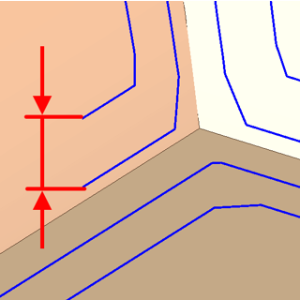

Paso. La anchura máxima permitida de corte. Paso de mecanizado

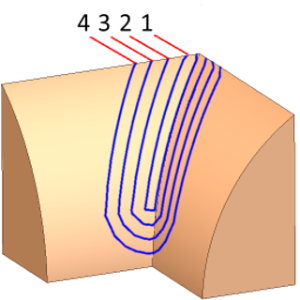

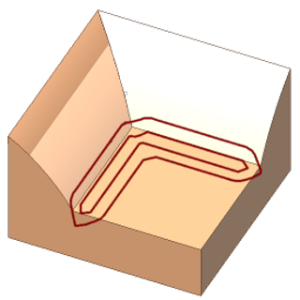

Núm. de pases. El número de pases a lo largo de la esquina. Este número de pases se extiende a cada lado desde el centro de la esquina.
Máquina de golpes. Cuando la opción está deshabilitada, el sistema CAM intenta consolidar el mecanizado de múltiples esquinas en áreas que permiten una transición suave.

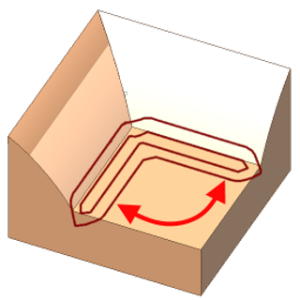

Activar la bandera separa el camino de herramientas en regiones, permitiendo el procesamiento independiente de diferentes esquinas donde pueda producirse una transición suave entre esquinas.
Ángulo de conexión. Es el ángulo más agudo entre los pases conectados . Si el ángulo entre las esquinas que se mecanizan es mayor que este valor, el camino de herramientas para estas esquinas se separará.
Tipo de fresado:
Se le asignará en casi todas las operaciones, excepto en las operaciones de mecanizado de curvas. Esto permite al usuario controlar el tipo de fresado requerido (subir o convencional) durante el proceso de cálculo del camino de herramientas. Ver más. Este grupo de parámetros funciona de manera similar a la Operación de desbaste de la línea de agua. Ver más
Clasificación:
Controla la secuencia de pases durante el mecanizado de la superficie .
Pendientes de mecanizado:

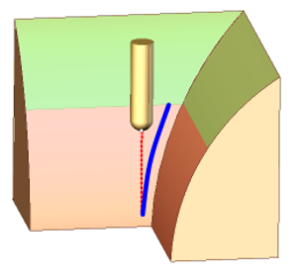

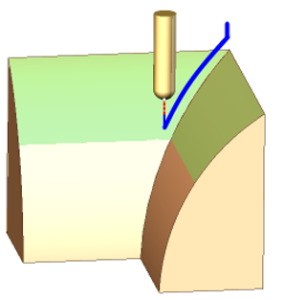

Determina las áreas para el mecanizado en base al gradiente de las líneas generatrix de las esquinas.
Todos. El sistema p roces tanto las zonas poco profundas como las empinadas.
Muy gruesa. El sistema p roces sólo las áreas poco profundas.
Steep. El sistema p roces sólo las zonas escarpadas.
Ángulo de división esmerilado/depurado. El ángulo que separa lo poco profundo de lo empinado zonas.
Niveles de mecanizado:
Define el rango a lo largo del eje de la herramienta para el mecanizado. Ver más. Especifique el Nivel inferior como en el Operación de rozamiento de la línea de agua. Ver más
Conversión de 5 ejes:
Controla la orientación del eje de la herramienta. Ver más. Los parámetros principales de esta función son los mismos que en el 5D Operación de superficie. Ver más
Recorte:
Permite el salto de superficies no destinadas al mecanizado y permite la extensión del camino de herramientas. Los parámetros de Recorte son los mismos que en el Operación de rozamiento de la línea de agua. Ver más
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más.
