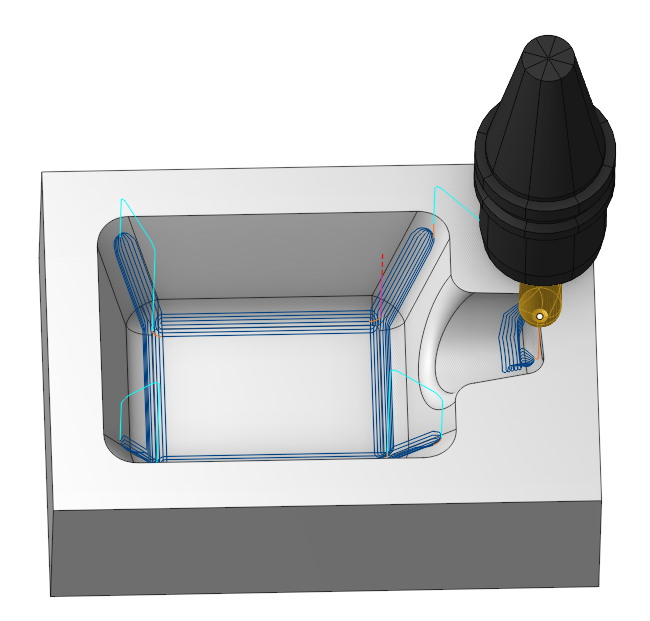

Limpieza de las esquinas
Área de aplicación:
Es una operación del grupo de mecanizado del resto. Toma el diámetro de la herramienta anterior como parámetro y genera pases donde la herramienta anterior dejaría material no mecanizado.
Asignación de trabajo:
Superficies de mecanizado. Los pases se generan sólo en los lugares donde la herramienta contacta con las superficies de mecanizado. Si faltan las superficies de mecanizado, el camino de herramientas se genera dentro de toda la parte.
Zona de trabajo. Las zonas de trabajo se utilizan para definir las áreas de piezas que deben ser mecanizadas mediante operaciones de fresado de desbaste y acabado. Ver más
Zona de restricción. Además de Zonas de trabajo en el sistema que puede utilizar Zonas restringidas especificar las áreas de la pieza que no deben ser mecanizadas en la operación actual. Ver más.
Curva inclinada. Esto es t curva que el vector del eje de la herramienta apunta al establecer Conversión de 5 ejes especificación A través de Curve.
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Estrategia:
Estrategia:
Este grupo de parámetros permite al usuario lograr un camino de herramientas requerido:
Dirección del camino de herramientas.

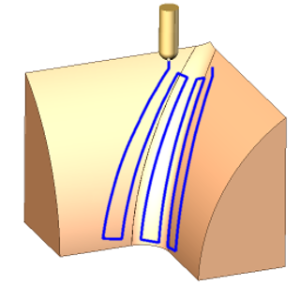

A lo largo. El sistema genera los pases a lo largo de las esquinas interiores.

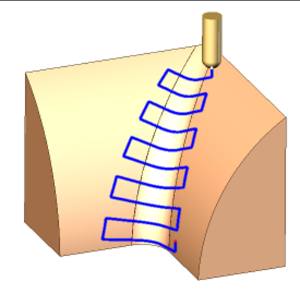

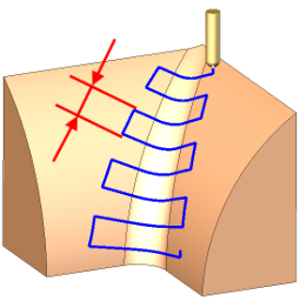

A través. El sistema genera los pases a través de las esquinas interiores.

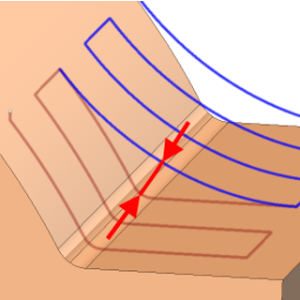

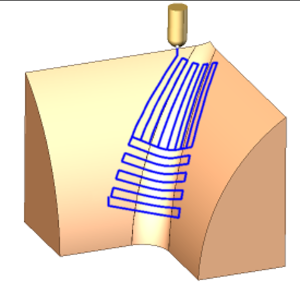

Combinado. El sistema genera los pases a lo largo de las áreas poco profundas, y genera los pases a través de las áreas escarpadas.
Paso. La anchura máxima permitida de corte. Ver más.

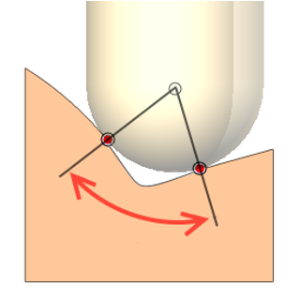

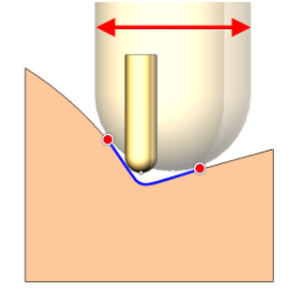

Bitagency Angle. Este parámetro se utiliza para limitar los bordes detectados por la operación. Es el ángulo entre dos puntos donde las superficies de la pieza y los bordes de corte de la herramienta al mismo tiempo hacen contacto. La herramienta funcionará dentro de la zona dentro de este ángulo.
Diámetro de la herramienta anterior. Diámetro de un fresador esférico utilizado para el cálculo del material de reposo.
Max Cut Profundidad. La profundidad máxima permitida de corte.
Min Cut Profundidad. La profundidad mínima permitida de corte.

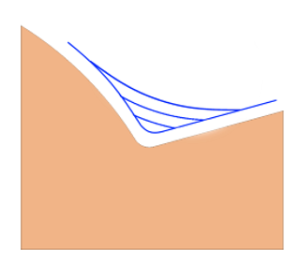

Roughing. Marque la casilla para habilitar los pases de desbaste.

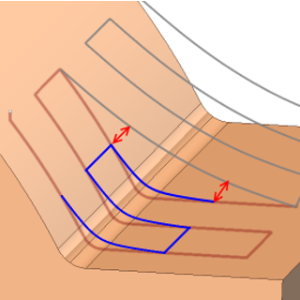

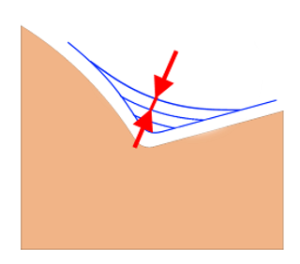

Paso accidentado. La distancia entre los pases de desbaste
Tipo Unido. Controla la secuencia de pases de toolpath durante el proceso de desbaste .

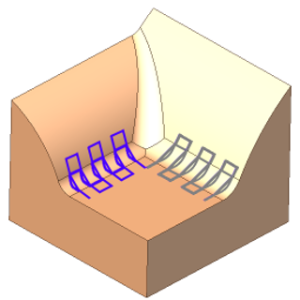

Por niveles. Cada nivel se somete a mecanizado en cada región antes de que la operación avance al nivel posterior.
Por regiones. La herramienta procesa completamente una región antes de avanzar para maquinar la siguiente región.
Por Strings.La herramienta completa el mecanizado de todos los niveles de una cadena antes de pasar a la siguiente cadena.
A lo largo de Linking Type. Este parámetro aparece si la estrategia de mecanizado incluye pases.

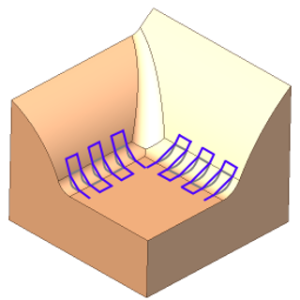

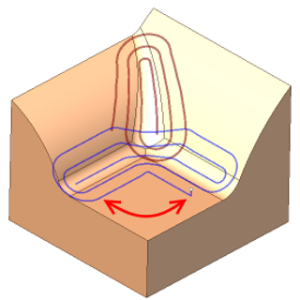

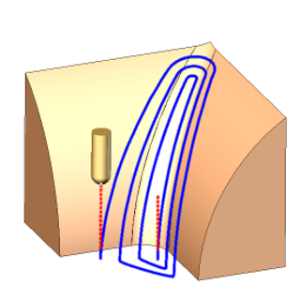

Espiral. Las máquinas herramienta una sola región siguiendo un camino de herramientas espiral continua.

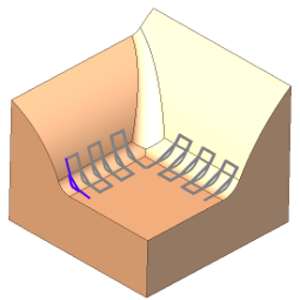

Lineal. La herramienta procesa una sola región haciendo pases que siguen la línea de la esquina, con enlaces entre cada pase.

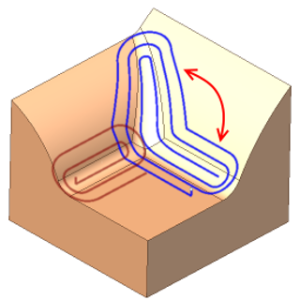

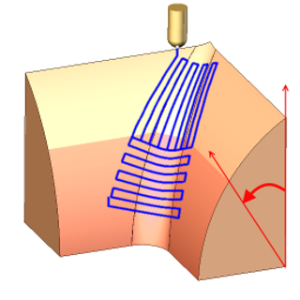

Ángulo de división esmerilado/depurado. Este parámetro aparece cuando se selecciona la estrategia de pases combinados, y Demarca empinadas de regiones poco profundas.
Tipo de fresado:
Se le asignará en casi todas las operaciones, excepto en las operaciones de mecanizado de curvas. Esto permite al usuario controlar el tipo de fresado requerido (subir o convencional) durante el proceso de cálculo del camino de herramientas. Ver más. Este grupo de parámetros funciona de manera similar a la Operación de desbaste de la línea de agua. Ver más
Clasificación:
Controla la secuencia de pases durante el mecanizado de la superficie .
Conexión:

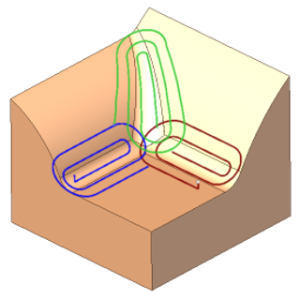

El parámetro controla la consolidación de caminos de herramientas para varias regiones, si es posible.
Constante Z. Los pases se conectan preferentemente en un plano.
Angular. Los pases están conectados preferentemente por el ángulo más suave.
Desactivado. Cada región se mecaniza por separado.
Niveles de mecanizado:
Define el rango a lo largo del eje de la herramienta para el mecanizado. Ver más. Especifique el Nivel inferior como en el Operación de rozamiento de la línea de agua. Ver más
Conversión de 5 ejes:
Controla la orientación del eje de la herramienta. Ver más. Los parámetros principales de esta función son los mismos que en el 5D Operación de superficie. Ver más
Recorte:
Permite el salto de superficies no destinadas al mecanizado y permite la extensión del camino de herramientas. Los parámetros de Recorte son los mismos que en el Operación de rozamiento de la línea de agua. Ver más
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más.
