Operación de superficie 4D
Área de aplicación:

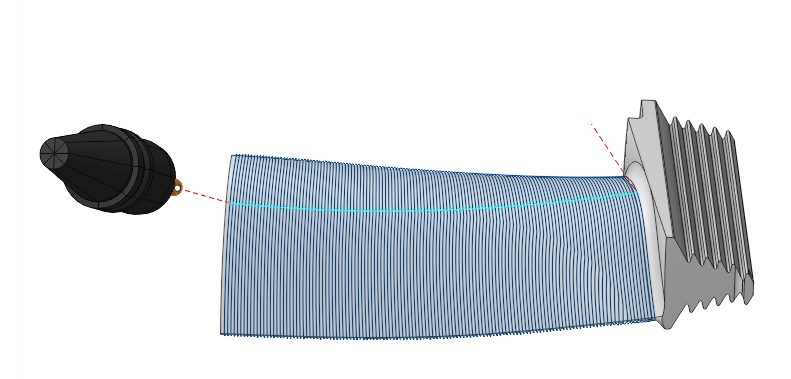

Esta operación de acabado es para 4x y 5x configuraciones y se adapta 5D Operaciones de superficie al mecanizado rotativo de superficies complejas con un eje de rotación distinto o las superficies extendidas a lo largo del eje . No apoya la propuesta de la Comisión. A través del punto, A través de la curva, y Perpendicular a Toolpath estrategias de orientación de la herramienta. En esta operación inclina ángulos, evitar singularidad y desviación de eje características están bloqueados. Set de superficie seguro como Cilindro.
Asignación de trabajo:
Superficies de mecanizado. Seleccione varias superficies de la pieza como tarea de trabajo. El sistema calculará la trayectoria en función de las superficies elegidas.
Primera curva. Por la Comisión Paralelo a la curva estrategia, esta característica especifica curvas para cálculos de pases paralelos. Además, en el Morfismo entre dos curvas estrategia, especifica la Primera curva . Puede seleccionar uno o varios, no necesariamente conectados, curvas o bordes.
Segunda curva. El sistema lo usa en él. Morfismo entre dos curvas estrategia. En ella se especifica la Segunda curva. Puede seleccionar uno o varios, no necesariamente conectados, curvas o bordes.
Curva inclinada. Esta es la curva a la que el vector del eje de la herramienta apunta cuando se establece Orientación de la herramienta especificación A través de Curve.
Geometría extendida. Especifique las superficies tangencialmente a las que puede extender el camino de herramientas, y las líneas a través de las cuales puede alargar el camino de herramientas.
Primera superficie. Esta característica sirve como la Primera superficie en una Morph entre dos superficies estrategia, facilitando el proceso de transformación para crear líneas de caminos de herramientas.
Segunda superficie. Esta característica sirve como la Segunda superficie en una Morph entre dos superficies estrategia, facilitando el proceso de transformación para crear líneas de caminos de herramientas.
Superficies para proyección. Estas son las superficies destinadas al mecanizado en las que el camino de herramientas se transfiere cuando se habilita el Ruta del Proyecto en la Parte en la ventana Estrategia ficha.
Zona de trabajo. Utilice la zona de trabajo para recortar los pases fuera de las áreas de contención 2d especificadas. El plano del área de contención está definido por la orientación inicial de la herramienta. Ver más.
Zona de restricción. Además de Zonas de trabajo en el sistema que puede utilizar Zonas restringidas geometría de curvas y bordes para especificar las áreas de la pieza que s se puede evitar mecanizado en la operación actual. Ver más
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Estrategia:
Estrategia:
Este parámetro permite al usuario lograr un camino de herramientas requerido. Los parámetros de este grupo son los mismos que en el 5D Operación de superficie. Ver más.
Tipo de fresado:
Se le asignará en casi todas las operaciones, excepto en las operaciones de mecanizado de curvas. Esto permite al usuario controlar el tipo de fresado requerido (subir o convencional) durante el proceso de cálculo del camino de herramientas. Ver más
Los parámetros de la Tipo de fresado son lo mismo. como en el Recorte de la línea de agua operación. Ver más.
Clasificación:
Controla la secuencia de pases de toolpath durante el mecanizado de superficies. Los parámetros de este grupo son los mismos que en el 5D Operación de superficie. Ver más.
Orientación de la herramienta:
Controla la orientación del eje de la herramienta. Esta operación cuenta con estrategias de orientación de herramientas como: Normal a la superficie, Fijo, Flanco, y Al eje rotatorio Sólo. Bloquea opciones como Ángulo magro y Ángulo de aclaramiento vertical. Otros parámetros de estas estrategias son los mismos que en el 5D Operación de superficie. Ver más.
Límite de ángulos de rotación:
Cuando se establece el indicador, se especifican los valores límite de la posición angular de la herramienta en relación con el eje especificado. Los parámetros de este grupo son los mismos que en el 5D Operación de superficie . Ver más.
Zona de trabajo:
Permite una modificación adicional del área de trabajo seleccionada inicialmente en el Asignación de puestos de trabajo ficha. Los parámetros de este grupo son los mismos que en el 5D Operación de superficie . Ver más.
Alisado de esquinas:
Cuando se produce un cambio repentino de la dirección de la herramienta, el control de fresado realiza una desaceleración antes de iniciar el giro, y luego se acelera de nuevo. Este hecho puede conducir a vibraciones y un alto desgaste de la herramienta y la máquina de fresado. El problema se puede resolver si el camino de fresado tiene muy pocas o ninguna roturas. Por esta razón, en el sistema existe la función de suavizado de la vía de herramientas utilizando el radio definido para el mecanizado de esquinas interiores o exteriores del modelo. Los parámetros de este grupo son los mismos que en el 5D Operación de superficie . Ver más.
Pasos ásperos:
El camino de herramientas es compensado en plano por el Pases ruinosos cantidad de espesor. Los pases adicionales se añaden al contorno por el valor especificado en los parámetros con el número especificado de pasos. Los parámetros de este grupo son los mismos que en el 5D Operación de superficie . Ver más.
Ruta del Proyecto en la Parte:
Al configurar la bandera, el sistema genera rutas de herramientas para procesar las superficies identificadas como Superficies para proyección en la ventana Asignación de puestos de trabajo mediante la asignación de la ruta derivada de la Superficie de mecanizado sobre la Superficies para proyección. Los parámetros de este grupo son los mismos que en el 5D Operación de superficie . Ver más.
Recorte:
Permite el salto de superficies no destinadas al mecanizado y permite la extensión del camino de herramientas. Los parámetros de este grupo son los mismos que en el 5D Operación de superficie . Ver más.
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más.
