Asignación de tareas de EDM y Jet cortando operaciones 4D
La asignación de trabajo para las operaciones de mecanizado de alambre EDM tiene una lista de elementos de asignación de trabajo. Estos elementos son geometría de mecanizado y también parámetros de tecnología. Los elementos de trabajo se pueden ver en forma corta o completa. Cada elemento puede ser un solo contorno o una carpeta que contiene varios contornos.

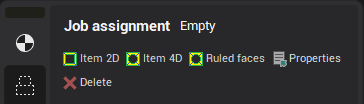

La vista corta es una lista de elementos de asignación de trabajo, se puede ver a continuación:
La operación <4D Contouring> permite añadir contorno 2D. La operación <2D Contouring> no puede añadir contorno 4D.
Están disponibles las siguientes funciones:
<Wire EDM item 2D> – añadir el elemento seleccionado como asignación de trabajo 2D.
<Wire EDM item 4D> – añadir el elemento seleccionado como asignación de trabajo 4D. Uno de contorno se tomará como superior, el segundo se tomará como contorno inferior. Este botón está disponible sólo para <Contorno 4D>
<Propiedades> – abre una ventana con la vista completa de las propiedades del elemento de asignación de trabajo. Varios elementos se pueden editar a la vez, sólo tiene que utilizar las combinaciones de teclas de Windows estándar para seleccionarlos.
<Borrar> – elimina los elementos seleccionados de la lista.
Para la ventana de parámetros de llamada y eliminar elementos es posible usar botones en el panel emergente:
Es posible seleccionar varios elementos con varios parámetros.

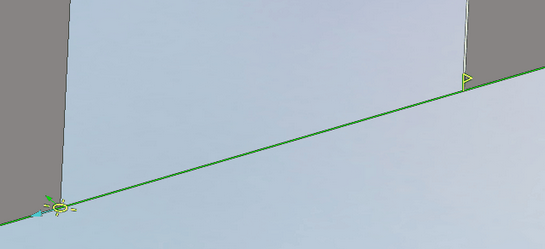

El contorno se puede cerrar y abrir. Los puntos de inicio y fin del contorno se pueden cambiar en la ventana gráfica:
El sistema le permite editar el contorno directamente en la ventana de gráficos. Los principios de edición son similares a los utilizados en Operaciones de torno.
