Rebanado no plano
Área de aplicación:
Esta nueva operación le permite imprimir modelos en sustratos arbitrarios. Utiliza un motor de corte no plano y genera una ruta de impresión aditiva no plana.
Configuración:
Los Configuración se utiliza para configurar los parámetros primarios del proyecto. Esto puede implicar el posicionamiento de la pieza en el equipo, el sistema de coordenadas de la pieza, y más. Ver más
Asignación de trabajo:
Sustrato no plano. Sustrato para impresión (por ahora sólo se admite el formato de archivo malla: .stl, .ply, .amf)
Reportaje. Modelo deseado, que debe ser impreso (por ahora sólo se admite el formato de archivo malla: .stl, .ply, .amf)
Propiedades. Discapacitado
Suprímase. Elimina un elemento de la lista
Estrategia:
Estrategia de impresión.
Define la estrategia de impresión.

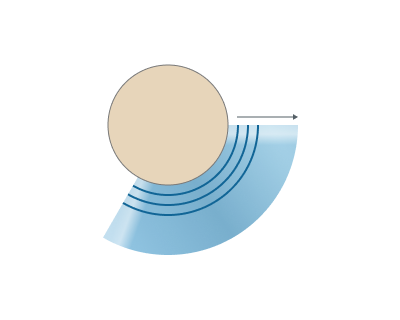

Offset. Esta estrategia realiza el corte por medio del método de desplazamiento del sustrato, lo que permite mantener una altura constante de la capa entre cada capa.
Altura de la capa. Altura de cada capa en mm. Por defecto corresponde a la longitud de trabajo (WL) de la herramienta.

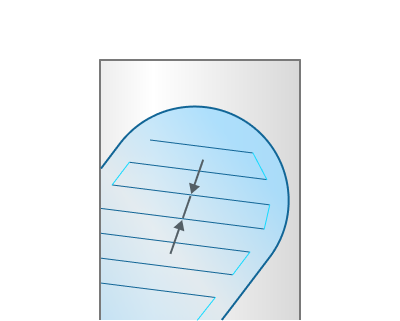

Ancho de línea. Ancho de una sola línea. Por defecto corresponde al diámetro de la herramienta

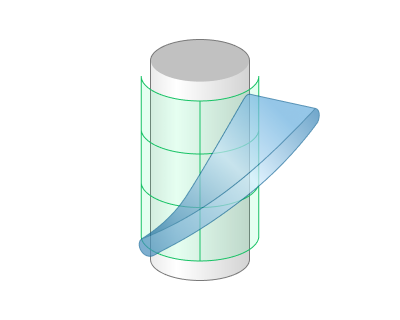

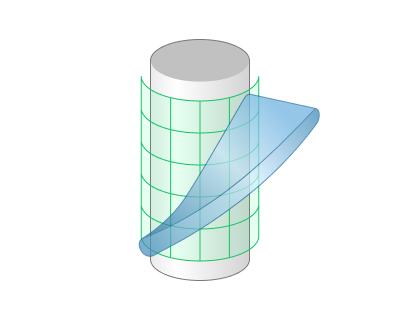

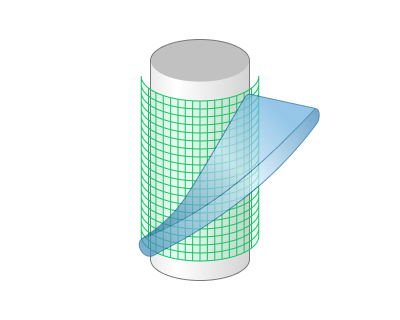

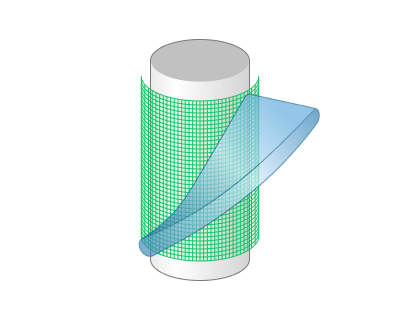

Nivel de resolución de superficie. Representa el nivel de resolución de las superficies offset que se construirán para dividir el modelo. Los valores más bajos producen resultados más rápidos, pero en menor resolución. Los valores más altos producen resultados más lentos, pero en mayor resolución.

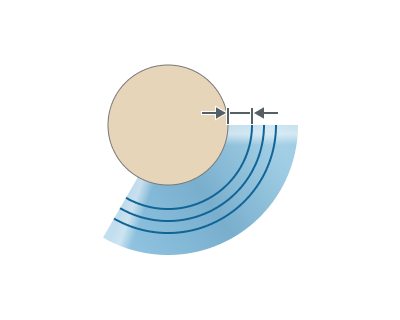

Offset de inicio. El valor de desplazamiento desde el sustrato, donde se iniciará el proceso de impresión

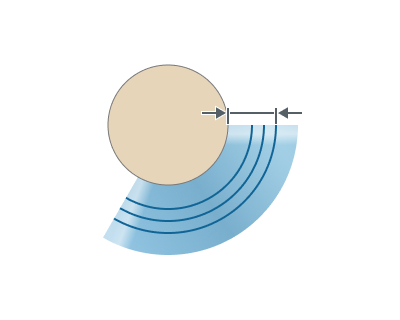

Desplazamiento final. El valor de desplazamiento del sustrato, que representa el límite de acabado del proceso de impresión. Sin embargo, puede detenerse antes dependiendo del parámetro altura de la capa.
Imprimir volumen interior.
Descompensa la ruta de la herramienta en el modelo por la mitad del valor de ancho de línea
Rellenar.
Un grupo de parámetros para generar un relleno para el modelo.
Patrón de relleno. Define el patrón de relleno.

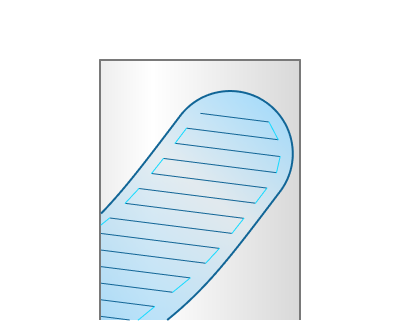

Líneas. Este patrón de relleno se crea mediante la intersección de capas no planas con planos verticales simples
Orientación de relleno. Determina la orientación del relleno en el espacio.
Dirección. El vector de dirección del relleno. Por defecto corresponde al vector de orientación de la herramienta.
vector de orientación de la herramienta. La orientación de la herramienta se puede configurar en una página de configuración. Ver más
Densidad de relleno. Ajusta la densidad del relleno como porcentaje.

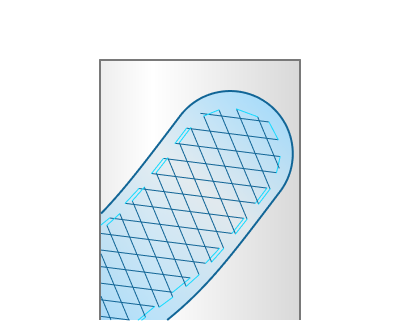

Alterna la dirección de las líneas. Alternar la dirección de las líneas en cada capa por 45 grados
.png)
Dobles paredes.
Añade una pared interna adicional.
Orden de impresión.
Determina el orden de las paredes y rellenar al imprimir.
Parámetros:
Interpolación de productos.
El uso de la interpolación es una de las principales maneras de modificar el camino, lo que le permite ajustar la suavidad y la concentración de puntos en la trayectoria. Ver más.
Control de esquinas.
Este grupo de parámetros le permite añadir algún comportamiento específico a las esquinas de toolpath. Ver más.
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más
