Área de aplicación:

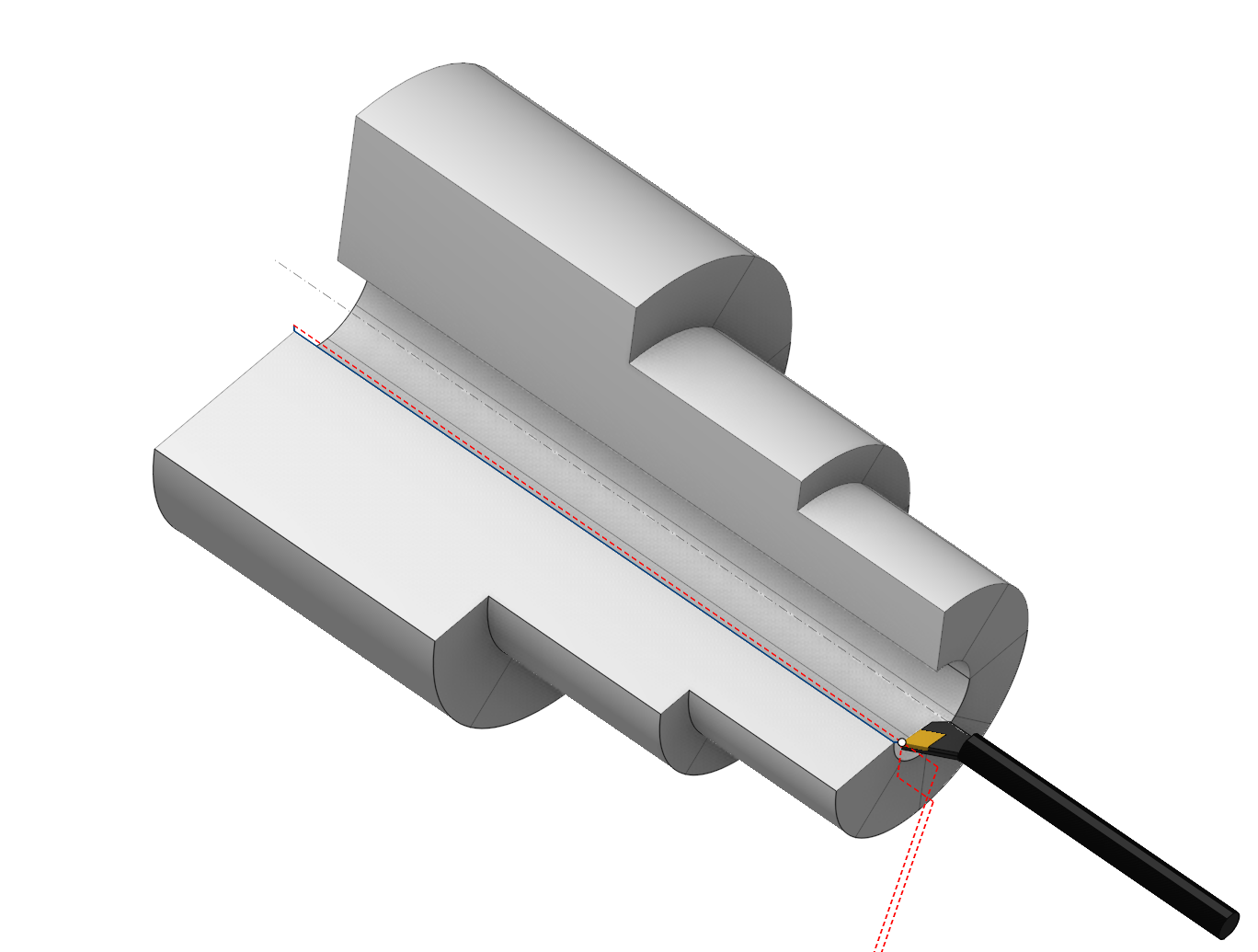

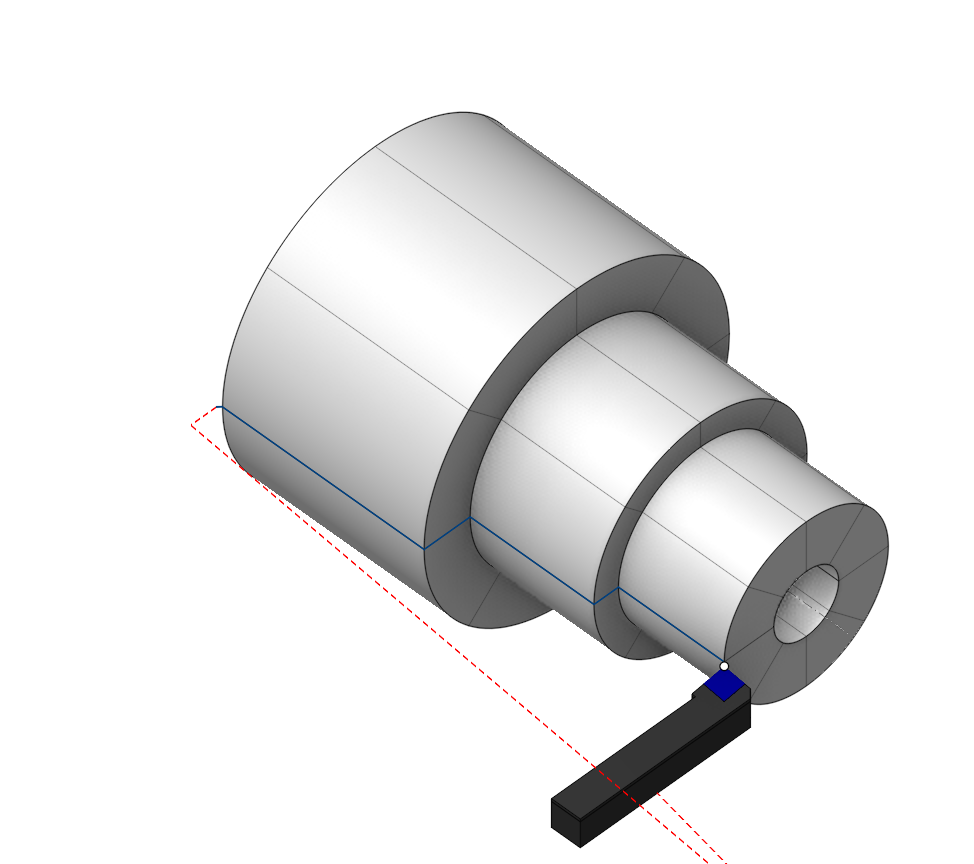

Las operaciones de acabado del torno están diseñadas para la eliminación de un pequeño volumen de material que queda después del mecanizado anterior. El mecanizado se realiza mediante la serie de trazos de offset a la generadora de piezas.

Configuración:

Los Configuración se utiliza para configurar los parámetros primarios del proyecto. Esto puede implicar el posicionamiento de la pieza en el equipo, el sistema de coordenadas de la pieza, y más. Ver más

Asignación de trabajo:

Roughing. El margen de desbaste se elimina mediante movimientos de herramientas a lo largo del eje de la pieza de trabajo (cuando se procesan superficies alargadas en la dirección del eje Z) o perpendiculares a él (cuando se procesan superficies alargadas en la dirección del eje X). En otras palabras, se forma una trayectoria similar a la ISO G71/G72, pero es salida al programa de control en forma expandida, sin el uso de un ciclo. Ver más

Ciclo de ruinosidad. Similar a rugoso el mecanizado, pero la operación es la salida al programa de control en forma de ciclo, similar a ISO G71/G72. El ciclo de desbaste permite la creación de uno de los ciclos ISO G71 o ISO G72 basado en el contorno especificado de la pieza de trabajo. Dirección de los movimientos de la herramienta (a lo largo del eje de la pieza de trabajo) Axial o perpendicular a él Radial) en los parámetros. Ver más

Desplazamiento en picado. El margen de desbaste se elimina mediante movimientos de herramienta equidistantes al contorno de la pieza. En otras palabras, una trayectoria se forma similar a la ISO G73, pero es salida al programa de control en una forma expandida, sin el uso de un ciclo. Ver más

Ciclo de offset. Similares Desplazamiento, la operación es salida al programa de control en forma de ciclo, similar a ISO G73. Ver más

Zigzag. Este proceso se utiliza para el mecanizado de áreas cerradas por ambos lados, utilizando una herramienta neutra. La herramienta se engancha hundiendo hacia abajo y realiza un movimiento horizontal para eliminar la siguiente capa. La herramienta se vuelve a enganchar hundiendo de nuevo y hace un paso horizontal en la dirección opuesta. De esta manera, todo el margen de desbaste se elimina capa por capa a través de pasos horizontales con direcciones alternas. Ver más

Perfil. Este es el tipo más simple de ciclo, donde se genera un único paso, y su trayectoria es idéntica al contorno geométrico inicial especificado de la pieza de trabajo. Sólo se pueden realizar modificaciones menores al contorno, incluyendo acercamiento y retractación, compensación por márgenes especificados, excluyendo áreas sombreadas que no pueden ser alcanzadas por la herramienta designada, y compensación por el radio de la herramienta. Ver más

Enfrentándose. Esto permite programar el mecanizado de la cara final de una pieza con un solo comando. La trayectoria se forma de la misma manera que cuando se especifican los ciclos Contour o Contour Repetir. Sin embargo, la trayectoria se calcula automáticamente sobre la base de la pieza en blanco y actual, asegurando el mecanizado correcto de la cara final izquierda o derecha. Ver más

Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.

Suprímase. Elimina un elemento de la lista.

Parámetros del ciclo:

Este grupo de parámetros funciona de manera similar a la OD Roughing e ID Roughing operations. Ver más

Transformaciones:

El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más
