1^st Consejo de la herramienta. El sistema forma el camino de herramientas desde el Rough especificado pasa la dirección hacia el lado que la herramienta puede tocar con su primer punto de ajuste.

2^st punta de la herramienta. El sistema forma el camino de herramientas desde el Rough especificado pasa la dirección hacia el lado que la herramienta puede tocar con su segundo punto de ajuste.

Ambas puntas de herramienta. El sistema forma el camino de herramientas para mecanizar ambos lados de la ranura.

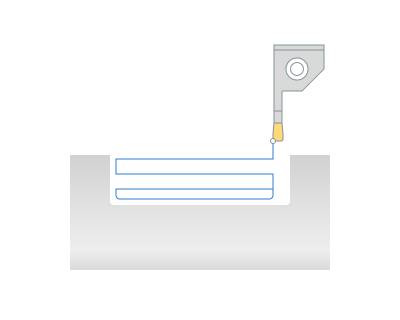

Sólo duro. El sistema genera el camino de herramientas sólo para el mecanizado en bruto. La ventana de parámetros muestra sólo los parámetros que afectan a este camino de herramientas.

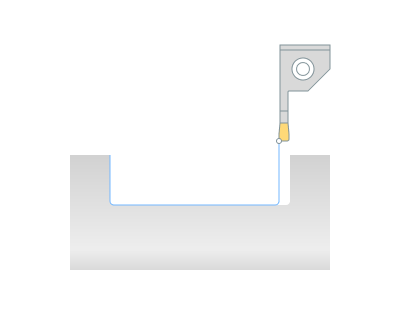

Terminar sólo. El sistema genera el camino de herramientas sólo para el mecanizado del acabado. La ventana de parámetros muestra sólo los parámetros que afectan a este camino de herramientas.

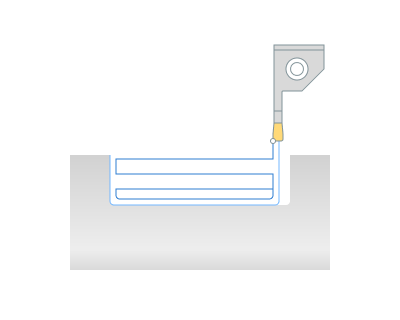

Es duro y termina. La misma herramienta primero realiza pases en bruto, luego – terminando los.

Desde el centro. Los pasadores rudos comienzan en la parte más profunda de la ranura y se mueven hacia fuera a los lados de la ranura.

Adelante. Pasas ásperas proceden en una dirección – desde el punto de partida de la Asignación de Trabajo hasta el final.

Ajusta el paso. Cuando la bandera está configurada, el sistema ajusta automáticamente el paso para una fuerza de corte consistente en cada inmersión.

Desviación máxima del escalón

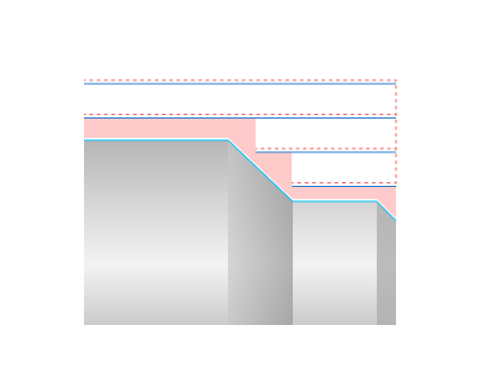

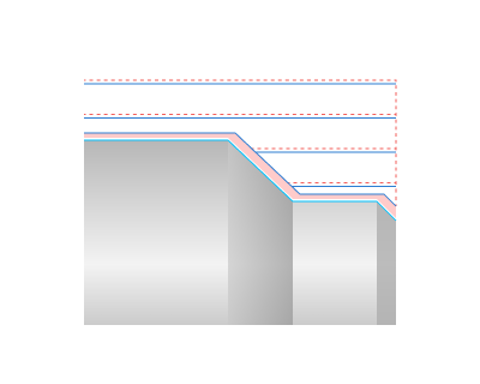

Acciones laterales. En las caras aparece un stock de un tamaño especificado. En las superficies cónicas y esféricas, el margen disminuye de acuerdo con el ángulo de la superficie normal. Al establecer simultáneamente tanto las reservas radiales como las axiales, se combinan cuadráticamente en estas superficies.

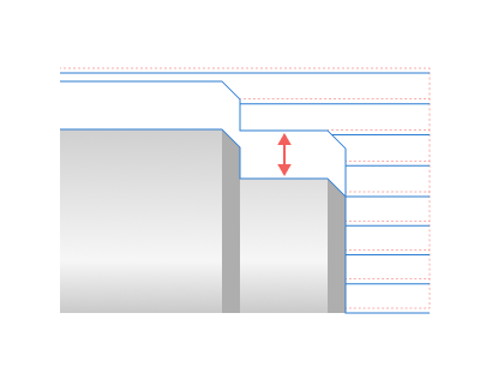

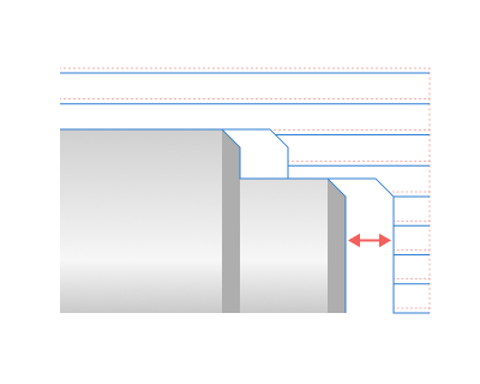

De abajo. En las superficies cilíndricas aparece un stock de un tamaño especificado. En las superficies cónicas y esféricas, el margen disminuye de acuerdo con el ángulo de la superficie normal. Al establecer simultáneamente tanto las reservas radiales como las axiales, se combinan cuadráticamente en estas superficies.

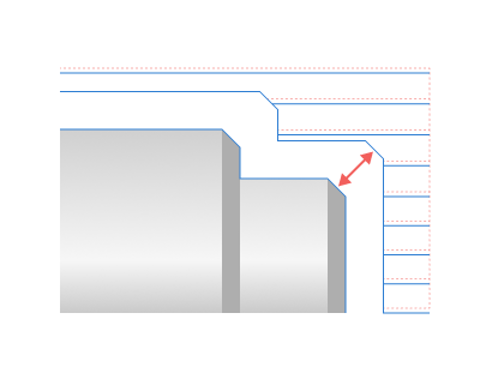

Perfil. El camino de herramientas con esta asignación pasa equidistantemente al contorno de la parte por una cantidad especificada. Todos los permisos se combinan cuando los establece simultáneamente.

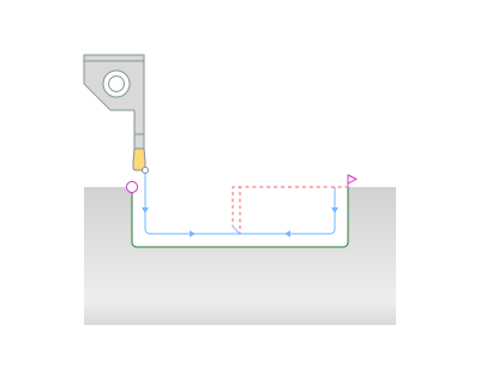

Al centro. La herramienta pasa de la periferia al centro durante el acabado. Procesa los lados de la superficie para ser mecanizado con diferentes trazos.

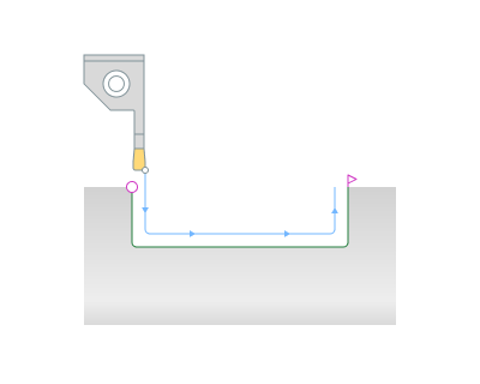

Adelante. Los procesos de la herramienta terminan en un trazo, desde el punto de partida de la asignación del trabajo hasta el punto final.

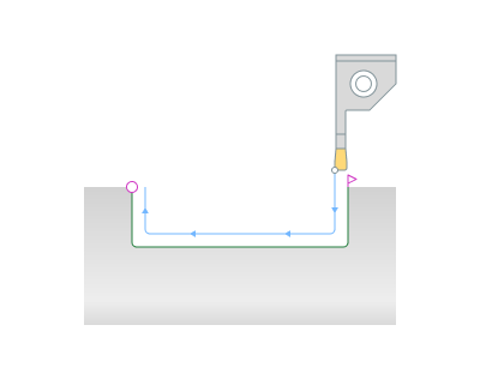

Retroceder. Los procesos de la herramienta terminan en un trazo, desde el final de la asignación del trabajo hasta el punto de inicio.

No usar. El camino de herramientas no formatea como un ciclo enlatado ISO G75 en el programa NC.

Usar ciclos enlatados. Los formatos de ruta de herramientas como un ciclo enlatado ISO G75 en el programa NC.

Separar 1^st cortar. Los formatos de primera pasada de la herramienta como un ciclo enlatado ISO G75 separado, mientras que el formato posterior pasa como un segundo ciclo enlatado ISO G75 separado.

Separar cada corte. Cada herramienta pasa formatos como un ciclo enlatado ISO G75 separado.

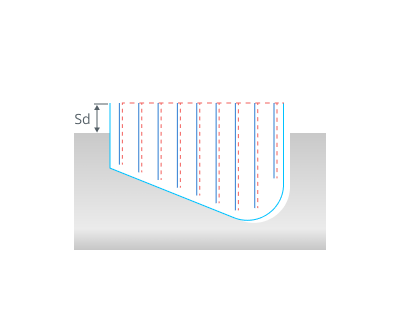

Tipo de devolución . Esto especifica el nivel de elevación de la herramienta durante los movimientos de ralentí entre las capas en una sola ranura. Distancia segura el parámetro establece este nivel.

Conde. Especifique directamente el número de capas que dividen la profundidad de la ranura.

Activar. Cuando se establece la bandera, el sistema realiza un paso semiacabado para eliminar las crestas que quedan después de que pasa el desbaste.

Fuera. La ruta de herramientas adicional no se genera

Auto. En modo Auto, la opción Overlap está activada cuando la opción Multilayer está activada.

Fuera. El sistema ha desactivado el modo de rotura de chips.

En la primera inmersión. El sistema activa el modo de rotura del chip cinemático sólo durante el primer paso en bruto de cada capa de mecanizado.

Rompe el conteo. Especifique el número de paradas de corte directamente.

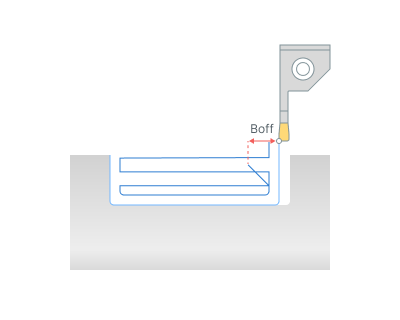

Retorno (% de Plunge). Especifique la distancia de retorno del cortador después de detenerse para romper el chip como un porcentaje de la Profundidad del paso .

En cada inmersión. El sistema activa el modo de rotura del chip cinemático para cada paso en bruto.

Fuera. El sistema no tiene en cuenta la anchura de la inserción, y sale camino de herramientas para el programa NC sin transformaciones geométricas. Al utilizar este modo en contornos complejos, los cortes inferiores o el mecanizado incompleto son posibles, por lo que es necesario ser cuidadosos cuando la simulación de mecanizado.

Computadora. El sistema toma en cuenta el ancho y el radio de la punta de la inserción del cortador, y construye el camino de herramientas de acuerdo con el primer punto de ajuste del cortador.

Uso 2 ^y corrector. Mecanizar el lado derecho de la ranura utiliza el segundo punto de ajuste. Todas las demás pasadas utilizan el primer punto de ajuste.
