Operación de contorneado 4D
Área de aplicación:

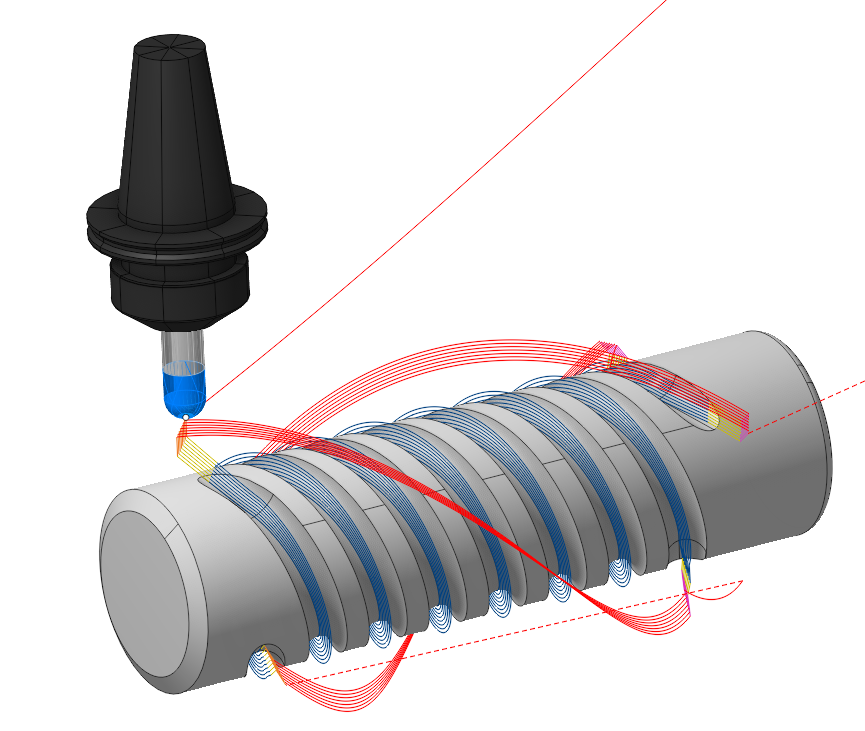

La operación genera caminos de herramientas continuos para procesar curvas espaciales en superficies con un eje claro de rotación o alargamiento a lo largo de un eje.
Permite la creación de dos caminos de herramientas individuales a lo largo de curvas seleccionadas y múltiples pasos a lo largo de varias líneas isoparamétricas de la superficie elegida, así como facilita el mecanizado de varios niveles a lo largo de curvas seleccionadas. Operaciones de contorneado 6D operación y perconfigurado para el mecanizado rotativo y disponible para 4x y 5x configuración. conjunto de orientación de la herramienta como predeterminado Al eje rotatorioLas estrategias de orientación de los instrumentos A través del punto y A través de la curva, así como las opciones Control avanzado de los límites de ejes, Ángulos inclinados, ángulos laterales se bloquean. Set de superficie seguro como Cilindro.
Para las curvas especificadas en el Asignación de puestos de trabajo , el usuario puede modificar los vectores de orientación de la herramienta en cada punto (pero sólo en el plano perpendicular a la Eje rotativo), cambiar la dirección de movimiento de la herramienta a lo largo de la curva, alterar el lado de mecanizado, compensar el radio de la herramienta, seleccionar el método de interpolación para cambiar el vector de orientación de la herramienta de punto a punto, y establecer el stock.
Asignación de trabajo:
Edge/Curve en superficie. Asignación de trabajo se forma con los bordes de la parte o cualquier curva . La orientación actual de la herramienta determina vectores en los puntos de curva. . El punto de contacto de la herramienta se moverá a lo largo de la curva especificada basado en las propiedades de la curva y la estrategia de orientación de la herramienta elegida. Los parámetros de este grupo son los mismos que en la característica Moldeo de 5 ejes del perfil en la superficie / Parámetros de curvas . Ver más.
Curva 5D. El sistema genera la ruta de la herramienta de 5 ejes como proyección de las curvas arbitrarias sobre la superficie de la pieza. En este caso el punto de contacto de la herramienta se moverá en contacto con la superficie. Los pasos pueden ser cambiados de la curva por el stock o por los niveles. El eje de la herramienta se encuentra perpendicular a la superficie. Los parámetros de este grupo son los mismos que en la característica Moldeo de 5 ejes del perfil en la superficie / Parámetros de curvas . Ver más .
Caras de conducción. Se pueden utilizar para crear pases de trabajo a lo largo de líneas isoparamétricas. Las curvas isoparamétricas de las superficies dependen de su forma de creación y reflejan la topología de la superficie. Diferentes filetes se pueden mecanizar de esta manera muy bien. Los parámetros de este grupo son los mismos que en la molienda de 5 ejes característica a lo largo de las curvas isoparamétricas / Parámetros de las caras de accionamiento. Ver más.
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Estrategia:
Orientación de la herramienta:
Los principales parámetros de esta función son los mismos que en el 5D Operación de superficie. Ver más.
Incline Shape Tool. Inclina la herramienta para que su lado de trabajo toque la superficie de mecanizado durante la trayectoria de herramientas transversal.
Límite de ángulos de rotación:
Esta opción aparece cuando la Flanco la estrategia de orientación de la herramienta está activa y especifica los valores límite de la posición angular de la herramienta en relación con los ejes. Los parámetros de este grupo son los mismos que en el Operación 5D Surfacing. Ver más.
Pasa:
Puede crear pases de trabajo adicionales relativos a las curvas especificadas. Los pases se desplazan en la dirección normal a la superficie. Flanco se selecciona la orientación de la herramienta, se puede elegir la dirección de los cambios. Los parámetros de este grupo son los mismos que en el 6 D Operación de contorneado . Ver más.
Alisado de esquinas:
Cuando se produce un cambio repentino de la dirección de la herramienta, el control de fresado realiza una desaceleración antes de iniciar el giro, y luego se acelera de nuevo. Este hecho puede conducir a vibraciones y a un alto desgaste de la herramienta y la máquina de fresado. El problema se puede resolver si el camino de fresado tiene muy pocas o ninguna roturas. Por esta razón, en el sistema existe la función de suavizado de la vía de herramientas utilizando el radio definido para el mecanizado de esquinas interiores o exteriores del modelo. Los parámetros principales de esta función son los mismos que en el sistema. Operación de contorneado 2D. Ver más.
Desplazamiento axial continuo:
Con el Flanco estrategia de orientación de la herramienta está en uso, se puede crear un camino de herramientas con cambios suaves en el desplazamiento axial de la herramienta a lo largo de la ruta en relación con la curva especificada. Los parámetros de este grupo son los mismos que en el 6 D Operación de contorneado . Ver más.
Clasificación:
Controla la secuencia de pases durante el mecanizado de la superficie .
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más
