Funcionamiento combinado (conducción de la línea de agua)

Mediante la operación combinada, se puede lograr un acabado igualmente bueno tanto en áreas planas como empinadas. Se puede obtener una altura proporcionalmente uniforme de vieira incluso cuando se utiliza un paso fijo. La estrategia combinada proporciona condiciones más fáciles para el cortador, lo que permite utilizar herramientas más largas con un diámetro menor. La operación proporciona un mecanizado de acabado de buena calidad independientemente de la complejidad de un ángulo de superficie de los modelos, y también minimiza el tiempo de mecanizado.

Para cada objeto geométrico o grupo de objetos, se puede definir un stock adicional, que durante el mecanizado se añadirá al principal población para la operación.

Si a pieza de trabajo y a restringiendo el modelo no están definidos, entonces el sistema realiza el mecanizado de toda la superficie disponible del modelo que se está mecanizando. De lo contrario sólo se mecanizarán esas superficies, que se encuentran dentro de la pieza de trabajo y fuera del modelo restrictivo.

La pieza se puede asignar como un cubo, cilindro, un molde con población forma prismática, como material residual después del mecanizado por operaciones anteriores, y también como modelo geométrico de forma libre, formado por cuerpos sólidos, superficies, mallas y prismas cuyas bases son proyecciones de curvas cerradas. En el modelo restrictivo, se pueden definir cuerpos sólidos, superficies y mallas que deben ser controlados durante el mecanizado, así como áreas de mecanizado y áreas restringidas, definidas por proyecciones de curvas cerradas.

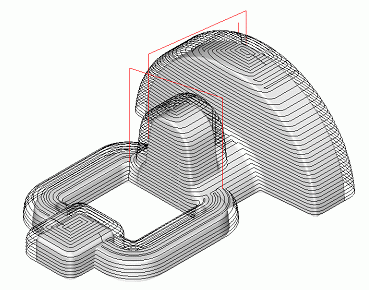

El camino de herramientas para el mecanizado de superficies de un modelo de volumen se crea en dos etapas. En primer lugar, los caminos de herramientas horizontales se construyen (similar a la operación de la línea de flotación), y luego, mediante el uso de las reglas de la operación de accionamiento, los caminos de herramientas se crean a lo largo de una curva principal (las curvas principales en este caso son los bordes de las áreas no mecanizadas). Así, las superficies de los modelos cerca de vertical se mecanizan como una operación de la línea de agua, y plana - como acabado de la impulsión. Esto permite al usuario obtener mecanizado proporcionalmente bueno para modelos de prácticamente cualquier forma. El paso entre pasos se asigna por separado para el plano vertical y para el plano horizontal, y también se puede calcular a partir de la definida altura para la vieira.

Cuando se utiliza una sistema de coordinación local o a rotativo eje, la posición del modelo que se está mecanizando no cambiará, el herramienta eje de rotación es paralelo al eje Z de la sistema de coordinación local, los pasos horizontales se encuentran paralelos al plano XY del sistema de coordenadas actual, y luego cualquier área no mecanizada se fresará de acuerdo con las reglas de la operación de accionamiento.

También es posible restringir el mecanizado de la entrada áreas del modelo restrictivo y áreas de redondeo de bordes en el camino de herramientas resultante.

Acumulación de la pases de trabajo en un único camino de herramientas se puede realizar yendo hacia abajo o hacia arriba. Transición entre vecinos pases de trabajo se puede realizar en la superficie, utilizando retráctiles y movimientos de aproximación o a través de la avión seguro.
