Una sola sujeción
Mantén la referencia entre diámetros y detalles fresados al reducir transferencias entre equipos.
Software para manufactura
CAD/CAM para torno-fresador y herramientas motorizadas
Combina torneado, fresado y barrenado en una sola preparación para fabricar detalles cilíndricos y prismáticos sin perder el contexto de la máquina.
Enfoque práctico
Torneado y fresado coordinados sobre la misma pieza
Programa las operaciones torneadas y añade caras planas, ranuras, barrenos transversales y otros detalles mediante herramientas motorizadas.

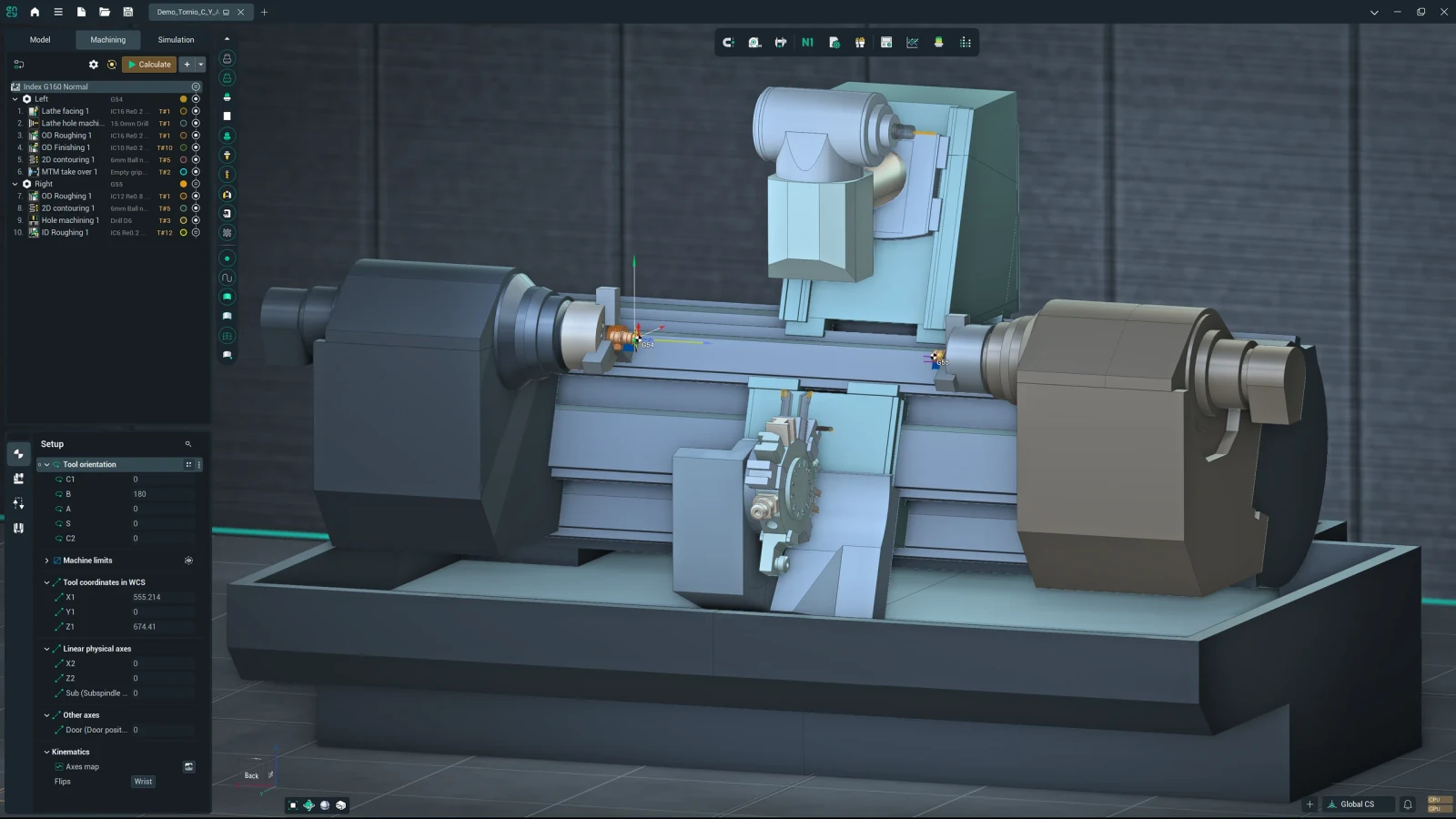

Representa los ejes disponibles, la torreta, el plato y la pieza para revisar la secuencia completa antes de generar código para el control.
Resultados que importan
Más claridad antes de llegar a producción.
Herramienta motorizada
Programa fresado y barrenado axial o radial según la torreta y la orientación disponibles.
Cinemática verificable
Simula ejes C y Y, herramientas, pieza y componentes relevantes de la máquina.
Una sola preparación
Combina torneado y fresado sin perder la referencia de la pieza.
Programa primero las zonas torneadas y añade operaciones de fresado o barrenado con herramientas motorizadas dentro del mismo proyecto.
Mantener ambos procesos en la misma preparación ayuda a conservar la relación entre diámetros, caras y detalles fuera del eje, siempre que la máquina y la sujeción permitan terminarlos en un solo ciclo.
- Torneado exterior e interior
- Fresado de caras y ranuras
- Barrenado axial y transversal
- Menos transferencias entre máquinas
Herramientas motorizadas y eje C
Posiciona el husillo y mecaniza detalles alrededor de la pieza.
El eje C permite indexar la pieza para trabajar caras, barrenos y ranuras en posiciones angulares definidas. Cuando la máquina lo admite, la interpolación polar o cilíndrica amplía las posibilidades de mecanizado.
Un eje Y permite desplazar la herramienta fuera del centro para acceder a geometrías que no pueden resolverse únicamente con X, Z y C.
- Indexado con eje C
- Fresado y barrenado radial o axial
- Interpolación según el control
- Trabajo fuera del centro con eje Y
Simulación y postprocesado
Verifica la cinemática antes de ejecutar una secuencia combinada.
La simulación debe representar el plato, la pieza, la torreta, las herramientas motorizadas y los ejes disponibles para revisar accesos, recorridos e interferencias.
El postprocesador debe corresponder con la cinemática y las funciones activas del control. La primera ejecución requiere la validación segura habitual de la máquina y del taller.
- Modelo de máquina representativo
- Revisión de herramienta, pieza y plato
- Funciones específicas del control
- Código NC validado para el equipo
Torneado y fresado en una preparación
Programa herramientas fijas y motorizadas conservando el contexto completo de la máquina.
Un torno-fresador añade operaciones de fresado y barrenado al flujo de torneado para terminar detalles cilíndricos y prismáticos sin transferir la pieza a otro equipo.
Torneado completo
Combina refrentado, desbaste, acabado, ranurado, roscado, barrenado y tronzado según la pieza.
Herramienta motorizada
Programa fresado, barrenos, caras planas, ranuras y otros detalles con herramientas accionadas.
Posicionamiento con eje C
Indexa la pieza alrededor del husillo para distribuir operaciones sobre diferentes orientaciones.
Trabajo con eje Y
Aprovecha desplazamientos fuera del centro cuando la cinemática de la máquina incluye un eje Y.
Interpolación polar y cilíndrica
Evalúa estrategias para mecanizar caras o superficies cilíndricas de acuerdo con las funciones del control.

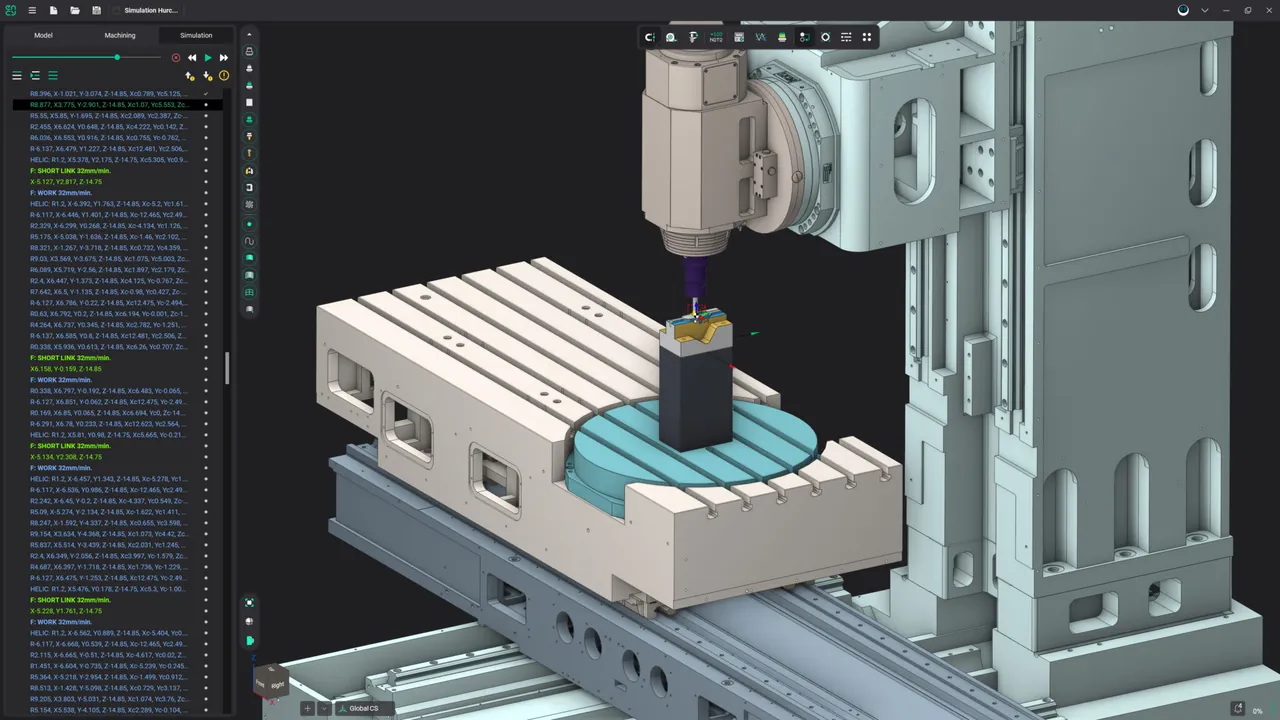

Simulación de la máquina
Revisa plato, pieza, torreta, herramientas, husillo y recorridos antes de generar el programa NC.
Galería técnica
Torneado y operaciones motorizadas dentro del mismo contexto.

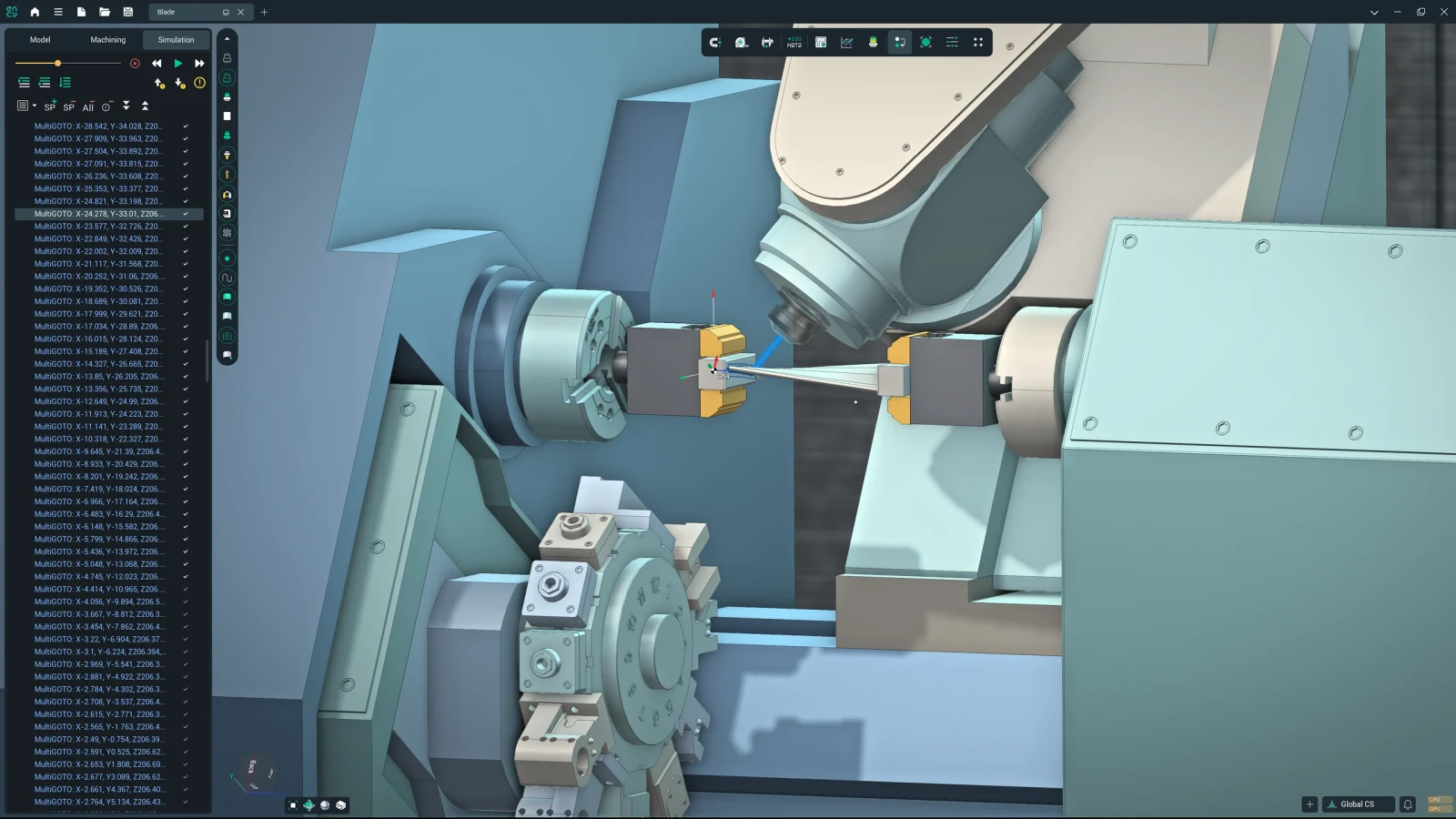

Estas vistas muestran la máquina, la secuencia y los recursos que deben verificarse al programar un torno-fresador.
Movimientos de enlace
Aproximaciones y retiradas visibles antes de ejecutar el programa.
Secuencia coordinada
Operaciones organizadas de acuerdo con los recursos de la máquina.
Verificación del ciclo
Movimiento de máquina y resultado mecanizado revisados antes de generar el código.
Haz clic en una imagen para verla en alta resolución o reproduce los videos para ver la estrategia en acción.
¿Es para tu operación?
ENCY CAM para torno-fresador encaja especialmente bien con…
Esta solución encaja cuando la pieza es principalmente torneada pero también necesita caras planas, ranuras, barrenos fuera del centro u otros detalles mecanizados con herramienta motorizada.
- Tornos CNC con herramientas motorizadas o live tooling
- Máquinas con eje C indexado o interpolado
- Tornos con eje Y para mecanizado fuera del centro
- Piezas torneadas con caras planas, ranuras, barrenos transversales o detalles fresados
Aplicaciones
Evalúalo con un caso que represente tu trabajo.
- Tornos con live tooling
- Piezas torneadas con caras planas o ranuras
- Barrenado transversal
- Mecanizado indexado con eje C
- Operaciones fuera del centro con eje Y
Preguntas frecuentes
Lo esencial antes de evaluar ENCY CAM para torno-fresador.
Si tu máquina, robot o flujo no aparece aquí, lo revisamos contigo durante la demostración.
¿Qué es un torno-fresador?
Es una máquina basada en torno que además utiliza herramientas motorizadas para fresar, barrenar o mecanizar detalles que no son puramente de revolución. Según la configuración puede incorporar ejes C, Y o B.
¿Qué significa live tooling o herramienta motorizada?
Significa que una estación de la torreta puede accionar una herramienta rotativa, como una fresa o broca, mientras la pieza se posiciona o se mueve según la operación.
¿Para qué sirve el eje C?
Controla la posición angular del husillo. Puede utilizarse para indexar caras y barrenos alrededor de la pieza o para movimientos interpolados cuando la máquina y el control lo permiten.
¿Es necesario tener eje Y?
No para todas las piezas. X, Z y C pueden resolver operaciones centradas e indexadas; el eje Y ayuda con detalles desplazados fuera del centro y geometrías de fresado más exigentes.
¿Es lo mismo que un torno suizo o multicanal?
No necesariamente. Un torno-fresador puede trabajar con un solo canal y husillo. Las máquinas suizas o multicanal añaden arquitecturas, recursos y sincronización que requieren una configuración específica.
